Установка розетки на 12В

Классификация розеток по типу установки

Особенности и правила подключения розетки

Классификация, особенности и размеры подрозетников

В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:

  1. Под гипсокартон.
  2. Для бетона и кирпича.

Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.

Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.

Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.

Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.

Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.

Способ установки проводки и розетки

В зависимости от материала, из которого изготовлена несущая поверхность, проводится выбор способа прокладки линий и монтажа приборов.

В соответствии с требованиями СНиП возможны следующие варианты установки:

  1. Внутренняя. Применяется в зданиях, построенных из кирпича и бетона. При достаточной толщине несущих стен практикуется в домах из пеноблоков. Кабели, монтажные коробки и гнезда заглубляются в основание и заделываются строительным раствором. Коммутации скрыты, в случае их повреждения восстановление питания проводится путем вскрытия каналов или монтажа новой линии. Прокладка проводится только по вертикальным и горизонтальным направлениям. Неправильный вариант — диагональный. Подобный подход к экономии материала, времени и сил запрещен нормативными документами.
  2. Наружная. Используется при электрификации строений из древесины, стеновых блоков из ППУ и гипсокартона. Это правило диктуется требованиями пожарной безопасности и низкой несущей способностью оснований. Нужно точно знать, как подсоединить розетку в таких строениях, чтобы система была работоспособной и прочной. Кабели и точки крепятся на поверхности стен открыто или в каналах.

У каждого способа есть свои плюсы и минусы. Выбор делается на основе анализа всех факторов, относительно нормативной базы и удобства пользования.

Составные элементы

Общее устройство электрической цепи в здании одинаково для конструкций внутреннего и наружного типа.

В них входят следующие элементы:

  • Вводный щиток. В нем установлены предохранители, коммутационные блоки и пакетные выключатели. Из щитка выходит одна или несколько линий.
  • Кабели. Расходятся по зданию до конечных точек, которыми являются розетки и клавишные выключатели. Мощные устройства (водонагреватели, электрические плиты) рекомендуется подключать напрямую к пакетникам. Тип кабеля определяется исходя из максимальной нагрузки, создаваемой бытовой техникой. Для разводки на потолок хватает линии с жилами сечением 1-1,5 мм. Для нижнего уровня этот показатель должен быть не меньше 2,5 мм.
  • Розетки. В зависимости от условий эксплуатации выбираются приборы с двумя или тремя клеммами. Гнезда с заземлением следует ставить в санузле и на кухне. Там, где не планируется использование мощной техники, можно монтировать устройства с фазой и нулем.

Счетчик может устанавливаться внутри квартиры, в подъезде или в специальном ящике на улице.

Тип подключения

Выбор розеток в дом определяется типом проводки, которая в нем установлена. В зданиях различной серии проложены кабели с 2, 3 и 4 жилами. Помочь разобраться, для чего они предназначены, поможет маркировка.

Цвет изоляции соответствует таким характеристикам:

  • красный (коричневый) — фаза;
  • синий — ноль;
  • зелено-желтый — земля.

Если все провода окрашены одинаково, необходимо с помощью индикатора установить их принадлежность.

Перед тем как подключить розетку, нужно определить места для размещения бытовой техники.

Коммутацию можно выполнить следующими способами:

  1. Если земля есть, но не подключена — прикручивается ноль и фаза, желто-зеленый провод отгибается и изолируется.
  2. Подходят две фазы — обе жилы скручиваются и крепятся на один контакт или одна из них перебрасывается на соседнее устройство.
  3. Три фазы. Вариант тот же — по проводам к точкам, ноль соединяет три контакта.

Расключение розеток проводится в тех случаях, когда нужно заменить изделие или провести его обслуживание — зачистить контакты, подтянуть болты, плотнее закрепить в коробке.

На какой высоте устанавливать розетки

Электрические точки нельзя устанавливать, где захочется, основываясь на эстетической или практической стороне вопроса.

Существуют следующие нормы размещения приборов:

Установка розеток в любой квартире

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Алгоритм установки розетки

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

  • Крестовая и плоская отвертка.
  • Тестер для измерения напряжения в сети.
  • Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее, рукам будет чувствительно и неприятно работать.

Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Условное обозначение на схеме

Установка розеток и выключателей в панельном доме

Маркировка IP и NEMA/UL: расшифровка

Виды устройств и их особенности

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».


Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.


Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.


В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.


Модель с совмещенным разъемом РТШК-4 и RG-11 в основном применяют, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.


Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

При подключении компьютерных систем, факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45

При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Галерея изображений

Фото из

Внешний вид накладной телефонной розетки

Телефонный патч-корд с коннектором типа RJ-12

Внутреннее устройство телефонной розетки

Схема подключения розетки с двумя разъемами

Милый домашний собеседник

Некоторые мобильные ретрансляторы-соты, разбросанные на крышах зданий, вышках между населенными пунктами, могут выйти из строя, а вам надо вызвать «неотложку», МЧС или аварийную службу по любому каналу коммунальных сетей. Бежать искать телефонную будку?

Многие уже, наверное, и забыли, где они стояли, настолько отвыкли от них. В эти минуты неотложно выручит привычный домашний телефонный аппарат.

Времена меняются, домашняя телефонная сеть устаревает. Привычные розетки, ранее установленные почти во всех комнатах и коридоре для переноса аппарата по разговору в удобное место, потеряли прочность контактов; они окислились, а некоторые провода перетерлись.

На замену в магазинах электротоваров предлагаются не только современные телефонные аппараты, но и коммутирующие устройства со слабым током, новые провода, контакты, клеммы. Без этого инструментарного шлейфа и новый аппарат не заработает. К старым аппаратам они не подойдут.

Поэтому наши советы ниже о том, как разобраться самостоятельно в схеме одно-и/или двойной розетки, как утопить её в стене. А еще предлагаем фото телефонной розетки новой линейки.

Установите монтажную коробку

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

Как надежно закрепить розетку

Проблема – розетка не держится, болтается и вываливается из стены

Установочные коробки, которые использовались раньше (условно говоря, советские), не подходят для всех новых розеток. Прежде всего из-за крепления. В розетке есть лапки с острыми кончиками-царапками, которые раздвигаются в стороны. В результате  эти распорные лапки  должны упереться в края коробки, и розетка будет закреплена.

Но этого точно не достаточно, так как свежезаменённая розетка вылезет со всеми внутренностями после нескольких включений-выключений утюга. Поскольку часто лапки не достают до подрозетника, или плохо держат.

Встречаются советы, что для более надежного монтажа нужно лапки сильнее разогнуть, или что-нибудь подложить под них. Например, кусочки наждачки, резины, и др. Но это лишь временная мера, и  при таком дополнительном крепеже со временем всё равно конструкция расшатается, и розетка может вырваться из подрозетника.

Конечно, нужно следовать простому правилу по выниманию вилки из розетки – второй рукой обязательно придерживать корпус розетки. Но стоит раз этому правилу не последовать (например, если это ребенок), и всё – см. первую фотографию, розетка не держится в коробке.

И ещё. Некоторые новые розетки не входят в старые подрозетники по глубине. Даже если использовать розетку без заземления.

Установка розетки в стену

Как установить розетки самостоятельно

Не то чтобы я думала, что есть люди, не умеющие самостоятельно ставить электрические розетки. Но вдруг.

Поставить тройную розетку без помощи электрика просто.

Вот коробка. Крышку снимаем. Внутри провода. Поскольку я сама эти провода сюда вывела, то знаю, какой откуда. Сейчас провода не под напряжением. Если сомневаетесь — выключите рубильник.

Память штука обманчивая. И я подписываю основной провод словом «фаза», например. Это значит, что в этом проводе жила в белой обмотке фазовая, синяя — нулевая.

Если вдруг лет через несколько я решу что-то поменять в проводке, то ярлычок поможет мне разобраться в проводах. Розетки всегда устанавливаю самостоятельно. Если налажаю, будет с кого спросить.

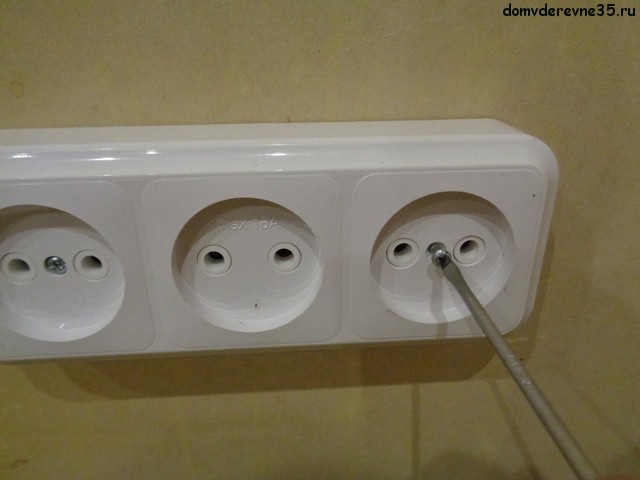

Верхняя крышка крепится винтами. Выкручиваю их.

В том месте, где будет установлена розетка, из стены уже торчит провод. Я его туда протянула от электрокоробки.

Розетка без заземления, и зеленый провод мне не нужен. Если розетка с заземлением, зеленый провод внутри розетки крепится к своей клемме, ее легко узнать, потому что она связна с заземляющими контактами.

Вставляю провод в отверстия в розетке. Их расположение зависит от типа розетки, но интерфейс всегда интуитивно понятен.

Соединяю провода. Нужно найти в розетке запланированные производителем места подключения проводов. Один провод подключаю к контакту в левом отверстии розетки, второй — к контакту в правом. В двойной или тройной розетке контакты уже соединены попарно. Достаточно подключить провода к одной из розеток, остальные получат питание сами.

Вот что получилось.

Креплю основание розетки к стене саморезами.

Одеваю переднюю крышку.

Все. В моем случае осталось только соединить провода в коробке.

Установка новой розетки в старый подрозетник

Проводка двухпроводная (система заземления TN, то есть заземления совсем нет), поэтому устанавливаем розетку без заземляющего контакта, вот такую:

4 Новая розетка.

Турецкая Gunsan Visage, лучшая из бюджетных.

5 Новая розетка. Разбираем.Вид спереди.

6 Новая розетка. Разбираем. Вид сзади

Прикручиваем отверткой провода, стараясь минимально их гнуть.

7 Подключаем провода к клеммам розетки

Аккуратно сворачиваем провода в коробке, и предварительно прикладываем розетку на её место. Убеждаемся, что ничего не мешает вставить розетку в стену.

8 Розетка почти установлена

Теперь нам нужен шуруповерт. Или электрическая отвертка. Вкручиваем саморезы в штукатурку за внешней стороной подрозетника. Тут придется подобрать саморезы по диаметру и длине, о чем будет сказано ниже.

9 Как правильно закрепить розетку в бетонной стене

Без электрического инструмента тут не обойтись. Дело в том, что если вкручивать саморез рукой, то он будет “гулять” из стороны в сторону, и надежного крепежа добиться будет трудно. К тому же работенка может оказаться не для слаборуких, и укрепить розетку в стене просто не получится…

10 Качественный монтаж розетки саморезами

Монтаж розетки с заземляющим проводом

Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.

Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:

  1. Обесточить квартиру.
  2. Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
  3. Прикрутить новое устройство с заземляющим контактом (или закрепить старую, но начав с прикрепления заземления).
  4. Проверить правильность работы заземления индикаторной отверткой.

Конструктивные особенности

Определяем фазу, ноль и заземление

Для человека, который не разбирается в электрике, тяжело понять, какой из трех проводов нужно подключить к розетке, а прикреплять контакты наугад чревато неприятными последствиями. Однако на самом деле это достаточно простая задача, которую мы поможем решить.

В первую очередь не мешало бы рассказать теорию кратко и упрощенно. Вся система электропроводки, от которой питаются квартиры и жилые дома, у нас трехфазная.

Обычно между двумя фазами напряжение равно 380 вольт, и это является линейным напряжением. Но у нас в розетках все-таки 220 вольт, почему? Для этого нужен нулевой провод. Взяв одну фазу с нулевым проводом, между фазами окажется разность потенциалов 220 вольт, что является фазным напряжением.

Если сказать совсем просто, то каждая квартира имеет один ноль и одну фазу.

Определение фазы индикаторной отверткой

Данный метод уместен только в том случае, если у Вас для розетки предусмотрены только два провода.

1. Для начала нужно обесточить квартиру (дом), отключив автоматические выключатели в щитовой.

2. Очищенные от изоляции провода разводим друг от друга, чтобы они не соприкасались, что поможет исключить замыкание.

3. Теперь обратно включаем автоматические выключатели, тем самым подавая ток на нашу проводку.

4. Сейчас непосредственно определяем фазный провод. Взяв индикаторную отвертку за маленькую металлическую часть рукоятки, рабочей (также металлической) частью касаемся провода.

Загоревшаяся лампочка в отвертке означает, что это фазный провод, а если лампочка не горит, то значит такой провод нулевой.

Определение фазы мультиметром

Однако при имеющихся трех проводах для розетки только индикаторная отвертка не подходит. Для этого нужен прибор мультиметр, с помощью которого мы можем определить, где заземление, ноль и фаза.

Где фазный провод мы уже узнали при помощи индикаторной отвертки. Но фазу можно определить и без индикаторной отвертки посредством мультиметра. Для этого нужно на мультиметре выбрать измерения диапазона 220 вольт и выше и подключить два щупа в гнезда “V” и “COM”.

Берем щуп, подключенный к гнезду “V”, и прикладываем его поочередно к трем имеющимся проводам. При касании к фазе прибор покажет 8-15 вольт, а при прикосновении к нулю или заземлению мультиметр вообще не отреагирует.

1. Берем мультиметр и переключаем его в диапазон измерения напряжения, равного 220 вольт или выше.

2. Одним щупом мультиметра зажимаем фазу (а где именно этот провод мы уже знаем), а другим один из оставшихся двух проводов.

3. Наблюдаем и запоминаем значение, которое сейчас показывает наш мультиметр.

4. Теперь, оставляя один щуп на фазе, другим зажимаем третий провод и тоже фиксируем значение, которое показал измерительный прибор.

Если мы касаемся одновременно ноль и фазу, то мультиметр показывает напряжение электросети 220 вольт (небольшой разбег допустим). А если мы касаемся заземления и фазы, то значение должно быть меньше предыдущего.

Наиболее часто допускаемые ошибки при монтаже

Нормы установки выключателей и розеток

Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот , при использовании открытой проводки.

Нормы установки розеток

Итак:

  • Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
  • Согласно п.12.30 ВСН 59 – 88, розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
  • Кроме того, согласно п.7.2 ВСН 59 – 88, розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
  • Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
  • Согласно п.7.1.37 ПУЭ, розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при монтаже электропроводки своими руками эти требования не должны вызвать у вас особых проблем.

Нормы установки выключателей

Итак:

  • Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
  • Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
  • Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
  • Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
  • Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.
