Установка стартера на мотоцикл урал своими руками

О стартере Урал 4320


Чем массивнее двигатель, тем тяжелее его заводить. А особенно, моторы дизельные, как на Урале 4320. Стартер на эту машину достаточно тяжёлый — до 25 кг. Представляет собой коллекторный электрический двигатель постоянного тока. В нём предусмотрен привод с шестернёй и бендикс для передачи вращения маховику двигателя. Функционирование пускового устройства поддерживается несколькими реле: мощным втягивающим, стартерным и блокировочным реле. Втягивающее сидит прямо на стартере, а два остальных — являются отдельными блоками.

Одной из главных характеристик стартера Урал 4320 является частота вращения. Для запуска дизельного мотора коленвалу хватает 2-3 оборотов с амплитудой 130 об/мин. Частота вращения электродвигателя, предназначенного для Урал 4320, составляет 1500 об/мин. В силу действия приводной шестерни это высокое значение нормализуется и только затем передаётся на венец маховика.

Другие важные характеристики:

  • напряжение питания бортовой сети и соответственно стартера — 24 В;
  • мощность устройства — 6-9 кВт, в зависимости от модели;
  • потребление тока — 130 А (холостой ход) и 800-1000 А (во время запуска мотора);
  • ёмкость аккумулятора — не меньше 190 А/ч.

Из-за того что компоненты стартера дизельного авто подвергаются сильным нагрузкам, устройство способно прослужить несколько меньше, чем сам мотор. Производитель сам рекомендует менять пускатель каждые 5-6 лет.

Подбор деталей

Оптимальным вариантом являются электростартеры Херсонского завода, которые применяются в тракторных пусковых двигателях, а также в лодочных двигателях малого класса. Однако нужно быть очень осторожным в выборе компонентов — для «Урала» подходят компоненты с маркировкой СТ353, 367 либо 369. Не следует приобретать стартер СТ366, который устанавливался на «Запорожец» — он имеет обратную направленность и иную форму кожуха бендикса, несовместимую с мотоциклетным мотором. К такому электростартеру следует приобрести венец от снегохода «Буран» — он требует лишь минимальной доработки. Будьте внимательны — вам нужен агрегат с верхним расположением втягивающего реле, поскольку, находясь снизу, оно будет мешать менять масло в моторе.

Существует также возможность установить электростартер от автомобиля ВАЗ-2109 либо более современный узел от ВАЗ-2110, однако в этом случае венец придётся изготавливать самостоятельно, пользуясь профессиональным металлообрабатывающим станком. Для создания запчасти лучше использовать сталь марки 40-X либо иную, соответствующую стандарту твёрдости 35-42 HRC/E. На импортные мотоциклы электростартер нужно подбирать особенно тщательно — многие владельцы двухколёсной техники говорят, что подходящим вариантом являются узлы от промышленных генераторов или мощной садовой техники. Однако венец для стартера точно придётся вытачивать самостоятельно, поскольку унификация является отличительной чертой отечественных мотоциклов.

Особенности установки дополнительного реле на стартер

Чтобы поставить реле на стартер, потребуются:

  • провода 1,5 мм2;
  • разъем плоский «мама» — 5 штук;
  • разъем плоский «папа» — 1 штука;
  • 4-х контактное реле с метал. ушком (от 30 до 40 А);
  • 2 кольцевых наконечника под 6 и 8 мм.

Закрепив доп. реле в удобной для Вас точке подведите проводку к стартеру. Сдерните красный провод с плоского входа тягового реле и вставьте в разъем «папку» с проводом нового реле. Провод с 8-миллиметровым наконечником наденьте на вывод + и притяните гайкой. А провод от контакта 30 с «мамкой» наденьте на свободный контакт. Притяните хомутом новый и штатный провод. Затем короткий провод от нового реле прикрутите на массу. После окончания работы обязательно спрячьте всю проводку в гофру, чтобы обезопасить их от попадания влаги.

Ставим стартер на мотоцикл Урал своими силами: проще простого

В современных байках стартер вмонтирован «по умолчанию», однако Урал это действие обошло стороной. Когда этот байк только изготавливался, названная деталь была уникальной и считалась изыском, поэтому чтобы ее позволить себе приходилось раскошелиться. К счастью, стартер на мотоцикл Урал, можно установить своими руками.

Параметры выбора

Электростартер на Урал устанавливается после того, как выяснены все технические характеристики транспортного средства. Нередко автолюбители пользуются возможностью, если таковая имеется, и внедряют модели от донорной машины – ВАЗ 2109 и ее модификации.

Можно использовать изделие от других машин зарубежного производства, однако это будет стоить несколько дороже. При выборе детали также стоит присмотреться к венцу устройства. Если диаметр и шаг зубьев не соответствуют требованиям, тогда нужно разобрать конструкцию прибора и извлечь осевой вал с шестеренками. Ее зубчики стачиваются. Диаметр изнутри расширяется так, чтобы можно было напрессовать ее на лицевую сторону сточенной детали. Затем они свариваются друг с другом.

Инструкция по установке устройства своими руками

Как установить стартер на мотоцикл Урал можно узнать ниже (автор видео — Абсолют Снаб).

Необходимый набор инструментов и материалов

  • канцелярские принадлежности для разметки;
  • болгарка;
  • шайбы, гайки, спицы.

Как поставить на Урал стартер узнаем ниже.

Процесс установки

Установка стартера на мотоцикл Урал осуществляется у верхней части КПП. Можно установить его и в левой, но тогда необходимо будет снять лапку или модифицировать прибор. Сначала нужно разметить выборку картера пускового механизма и коробки передач. После этого при помощи заготовленных болгарки или станка вырезать нужные места на выборке. Крепление может происходить несколькими способами.

С помощью пластины. Она может быть куплена в специализированном магазине или изготовлена своими руками

Важно, чтобы на пластине было центральное отверстие и заготовленные фиксаторы для крепления к корпусу мотора. Крепежные спицы КПП необходимо заменить более длинными

При конструировании устройства с пластиной, шайбы и гайки необходимо приготовить той подходящей толщины, чтобы при включении шестерня бендикса скрепилась с венцом маховика.

Если производить монтаж с помощью дюралюминиевого фиксатора, который приваривается к КПП, нужно следить за тем, чтобы не произошло деформации. Для этого перед работой необходимо извлечь все резиновые детали.

Пластина приваривается к картеру, перед этим закрепленная двумя заранее подготовленными гайками

Неважно какой будет избран способ крепления, нагрузка с пластины будет сниматься с помощью крепления задней части изделия к внешней части байка. После того, как он будет на своем месте, необходимо отрегулировать необходимые зазоры

Фотогалерея

Цена вопроса

Говоря о цене, можно сказать, что модификация этого транспортного средства довольно затратное дело. Установка прибора будет стоить от 300 до 500 рублей. Венец нового образца можно приобрести от 2000 до 3000 рублей, и промежуточный диск для венца – за 1000 рублей.

Как поставить стартер на мотоцикл Урал узнаем из ролика от канала Free Riders.

Электростартер

Ну вот, наконец-то, я приступил к написанию этого поста. Давно хотел поставить электростартер на своего Боливара, но то не до этого, то не охота движок разбирать, то во время переборки хочется поскорей собрать и ездить. Однако, после неудачного вояжа в Ростов, на день рождения байк-хауса Олень, когда у меня в Ярославле провернуло коленвал со всеми вытекающими, я решил во время этой капиталки сделать себе, наконец-то, электрозапуск. Несмотря на то, что в интернете полно статей на эту тему, все они довольно расплывчаты, плюс я не видел ни одного видео, где «живой» 650сс Урал запускался с электростартера. Нет, видео полным полно, но на них показаны какие-то промежуточные этапы, типа: «вот я прицепил стартер, вот соединяю проводами с акумом и вроде бы что-то там крутит, но движок еще наполовину разобран». Что-то я отвлекся, ближе к теме.

Для того, чтобы поставить электростартер, необходимо купить зубчатый венец на маховик. Кто-то переделывает венец от Бурана (по-моему), я же взял уже готовый, который ставится вместо последнего диска сцепления.

Зубчатый венец

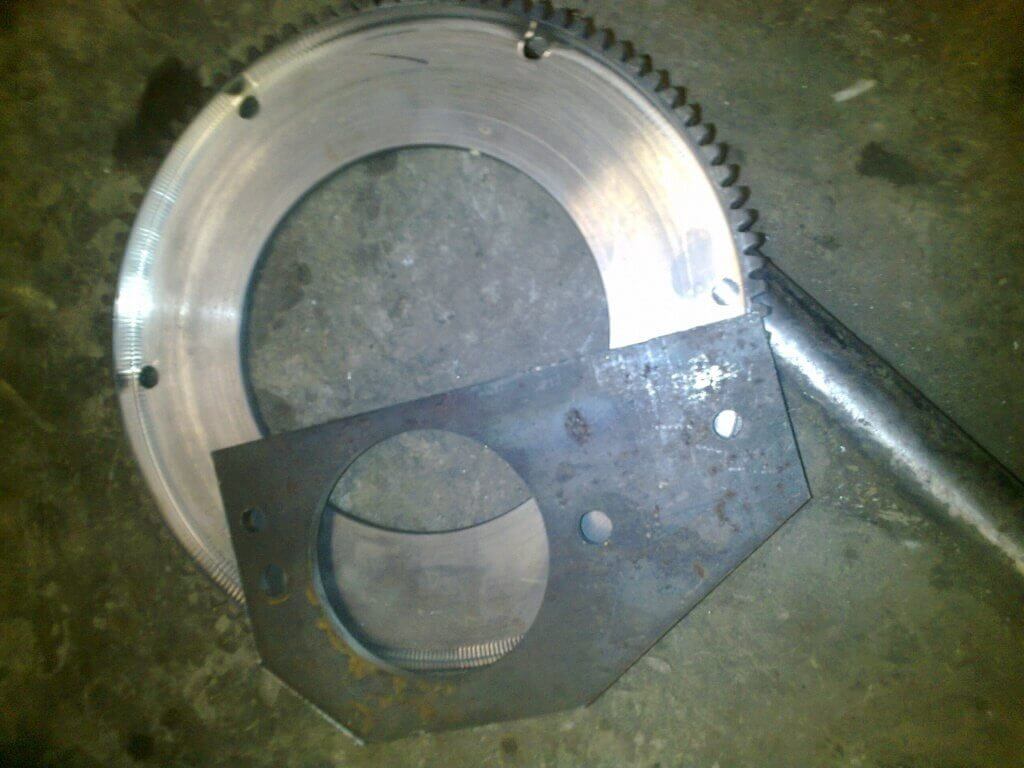

Вместе с зубчатым венцом был приобретен кронштейн крепления стартера на коробку. Таких кронштейнов существует два, сверху коробки и сбоку. Но, поскольку у меня Ураловская коробка, да и стартер сбоку выглядит, на мой взгляд, намного эстетичней, мой выбор пал на боковое крепление.

Кронштейн крепления стартера

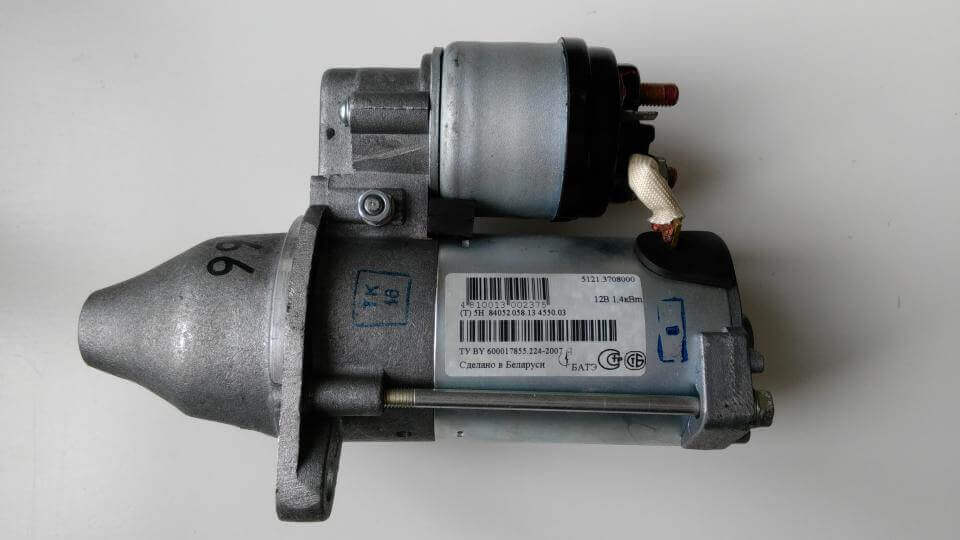

В качестве стартера рекомендовался стартер от десятки с бендиксом на 9 зубьев. Но у меня в гараже валялся стартер от Оки, который, как выяснилось, практически идентичен десяточному стартеру, разница только лишь в крышке стартера. Обойдя несколько магазинов автозапчастей, я, все-таки, нашел необходимую мне крышку, таким образом, легким движением руки (и отворачиванием пары винтов) стартер от Оки был превращен в десяточный, попутно ему была сделана профилактика, смазан редуктор.

Стартер от Оки

Разница в крышках стартеров

Нужный нам стартер

Дальше начинается самое интересное. Ориентируясь по креплению стартера, размечается окно на картере двигателя и коробки, после чего оно грубо вырезается (естественно не в размер), с последующей подгонкой напильником до необходимых размеров.

Примерное окно

После чего на маховик был поставлен лишь зубчатый венец, маховик наживлен на коленвал, на картере была сделана отметка (с учетом того, что маховик сядет глубже), где заканчивается зубчатый венец и начинается маховик. На крышке стартера тоже была сделана отметка, где заканчивается бендикс, если его вытянуть до конца, после чего маховик был снят и отверстия подгонялись уже на чистовую.

Прикидка и окончательное отверстие

С картера коробки пришлось срезать центрующие приливы, иначе зубчатый венец упирался в них. Пришлось разобрать воздушный фильтр и срезать его часть, чтобы стартер мог встать на свое место. Также были изготовлены две шпильки крепления коробки, которые пришлось делать больше из-за того, что теперь на них крепился еще и стартер.

После этого на коленвал был окончательно поставлен маховик в сборе со сцеплением, собраны движок и коробка, примерно поставлен на свое место стартер. После примерки были небольшие испытания, как крутит стартер маховик, не срываются ли зубья, нет ли где перекоса и т.д.

Примерка стартера

Первые испытания

После того, как я убедился, что все идет удачно, были изготовлены втулки, чтобы закрепить стартер на нужном расстоянии и попутно прижать коробку.

После того, как стартер был закреплен окончательно, были проведены вторые испытания, чтобы убедиться, что все идет по плану.

Вторые испытания

После этого пошел финальный этап сборки двигателя. Поскольку воздушного фильтра теперь нет, я временно поставил нулевики. В дальнейшем поставлю стартерный фильтр от КБМТС.

Окончательный вид двигателя

Стартерный фильтр

Ну а теперь, собственно, финал. То, ради чего весь этот пост и затевался. Видео запуска мотоцикла Урал 650сс с помощью электростартера. Движок только после переборки. Новый коленвал из советских запасов, алюминиевые цилиндры, поршни АТ 78мм, новые головы. На видео — второй запуск. Первый запуск я не снимал, но запустился он почти сразу, после чего я дал ему 10 минут поработать, заглушил и решил снять это видео. Enjoy!

Запуск электростартером

Как поставить стартер

  1. Для начала, нужно определить его местонахождение в Вашем авто. Как правило, он находится внизу, в месте соединения коробки передач и двигателя. Но в некоторых моделях с передним приводом работать со стартером удобнее через капот. Отдельно стоит сказать об автомобилях Ford: здесь он не прилегает к двигателю и часто расположен возле аккумулятора.
  2. Прежде чем лезть под машину, не забудьте заблокировать колеса. Приподнимите авто на нужную высоту и зафиксируйте с помощью прочных подставок или опорного домкрата.
  3. При любой работе со стартером обязательно снимите клеммы с аккумулятора.
  4. Для облегчения доступа уберите зимнюю гофру, отсоедините мешающие шланги.
  5. Подключите к новому (проверенному) стартеру положенные клеммы.
  6. Аккуратно установите стартер в контакт с маховиком.
  7. Подключите провода к штекеру втягивающего и верните на место плюсовую клемму.
  8. Закрутите два верхних болта стартера (воспользуйтесь ключом на 13 или 15).
  9. Залезьте под авто и вкрутите последний третий болт.
  10. Подключите минусовую клемму.
  11. Проверьте, хорошо ли затянуты все болты.
  12. С помощью тестера убедитесь в целостности изоляции проводков.
  13. Снимайте автомобиль с опорного домкрата или стоек.
  14. Заводя двигатель, прислушайтесь, нет ли сторонних звуков во время пуска. Любые помехи могут говорить о том, что стартер соприкасается с двигателем или не прихватывает.

Установка

Существует несколько вариантов крепления электростартера к оппозитному мотоциклетному мотору:

  • Изготавливаются более мощные и длинные шпильки КПП, после чего на них надевается дюралевая пластина с предварительно высверленным отверстием диаметром 76 мм для кожуха узла. Вариант применяется редко в силу малой прочности и негативного влияния на срок службы электростартера;
  • Из дюраля изготавливается составное крепление в виде двух полумесяцев, которое приваривается снизу к картеру КПП. Будьте внимательны — в процессе аргоновой сварки все резиновые элементы трансмиссии должны быть удалены, однако валы и крышки стоит оставить на местах, поскольку их отсутствие может стать причиной серьёзной деформации картера;
  • Изготавливается цельная дюралевая пластина, приваривающаяся к кожуху КПП. Вариант плох тем, что он заставляет полностью удалять контактный масляный фильтр, нарушая нормальную работу трансмиссии.

На зарубежных мотоциклах установка стартера осложнена отсутствием серьёзных наработок в данной области. Поэтому вам придётся проявить инженерную смекалку и изготовить соответствующее крепление либо переходную плиту, которая не будет мешать другим компонентам.

Перед установкой нужно тщательно обработать плоскость упора электростартера шлифовальной машиной, чтобы добиться идеального прилегания детали. Чтобы правильно закрепить фланец стартера, нужно снять втягивающее реле, а также полностью выдвинуть бендикс вперёд, чтобы понять, каким будет его рабочее положение. Агрегат фиксируется с помощью фланца, после чего необходимо проверить плотность её прилегания и устойчивость положения. Теперь нужно установить оптимальные зазоры, которые позволят добиться стабильной работы устройства.

Между шестерней, расположенной на стартере, и венцом маховика стоит оставить расстояние в 5–7 мм — чтобы выставить его, можно использовать сложенную во много раз фольгу. Также нужно оставить зазор, равный 2–4 мм, между венцом и роликовой муфтой, которая находится сразу за шестернёй. Измерять его стоит в положении покоя, а не в рабочем состоянии стартера, что позволит достичь устойчивой работы узла. Если вы приобретали подержанный стартер, убедитесь, что его бронзографитные втулки не изношены, а также совпадают по диаметру с осевым валом — в противном случае надёжность детали будет существенно снижена, а запуск мотора будет сопровождаться неприятными звуками.

Как осуществить проверку втягивающего реле стартера: видео и описание

Прежде всего, диагностические работы следует начинать с проверки стартера. Чтобы осуществить проверку, достаточно одного поворота ключа в зажигании. Если устройство не будет работать, вы услышите характерные щелчки, что подтверждают неисправность элемента.

Далее следует перемкнуть контакты, которые представлены двумя медными болтами, расположенными на крышке реле. Если прибор начнет крутиться, то, скорее всего, необходим ремонт втягивающего реле.

В то же время, возможен и иной вариант. В этом случае отсоединяем стартер

Важно делать все предельно осторожно, ведь вращательная сила механизма относительно высокая, так что вероятность получить травму достаточно большая

Выполнив процедуру демонтажа, кладем деталь на землю. С помощью провода, соединяем контактный вывод с положительным, а также массу стартера с массой аккумуляторной батареи. После того, как такие операции будут выполнены, вы должны увидеть запуск работы реле, что сопровождается характерным щелканьем. Если запуск реле не обнаружен, начинаем осматривать контакты – скорее всего, они немного подгорели.

Еще один симптом – характерный щелчок системы зажигания, но при этом стартер так и не начинает свою работу. Наконец, признаком будет также холостая работа механизма после того, как повернется ключ. Одновременно мы видим, что мотор не запустился.

Если вы не знаете, как проверить работу втягивающего реле стартера, видео на нашей интернет-странице поможет вам разобраться с этим. В нем вы найдете подробное описание, как же именно провести комплексную диагностику данного узла.

Дополнительные работы

Поскольку стандартная электросистема мотоцикла «Урал», равно как и цепь большинства импортных транспортных средств, не рассчитана на эксплуатацию техники со стартером, придётся внести в неё доработки. При малейшем снижении температуры окружающего воздуха может возникнуть проблема с запуском — стартер быстро разрядит аккумулятор, что заставит вас подзаряжать его и впоследствии пользоваться педалью. Опытные мотоциклисты рекомендуют установить на двухколёсное транспортное средство аккумулятор от японского автомобиля 90-х годов. Такая батарея имеет компактные габариты и достаточно большую ёмкость — вплоть до 65 Ач.

Однако установка крупного аккумулятора повлечёт за собой другую неприятность — генератор не сможет заряжать такую батарею полностью, и стартер вновь нельзя будет использовать. Чтобы устранить эту проблему, можно воспользоваться следующими техническими решениями:

  • Перемотать стандартный генератор, чтобы повысить его мощность на 100–200 Вт. Однако нужно понимать, что надёжность такого узла снизится;
  • Установку стартера часто сопровождают заменой стандартного генератора на узел от лёгкого трактора либо от современной модели Ирбитского завода;
  • Поменять генератор на аналогичный узел от импортного малолитражного автомобиля 90-х годов — идеально подходят детали от Honda и Daihatsu.

Доработка электросети после установки стартера требует определённого профессионализма, поскольку при неправильном соединении проводов или при недостаточной намотке изоляции вы можете попросту сжечь мотоцикл.

Поскольку генератор со временем всегда теряет часть своей мощности, стартер может вновь перестать работать. Чтобы избежать возникновения такой проблемы, стоит каждые 10 тысяч километров очищать щётки узла, регулировать зазор его приводного механизма, а также устранять мелкие неисправности. Также каждые 5 тысяч километров осматривайте проводку — если на ней начинают появляться оплавленные участки или пробои, стоит установить кабели, имеющие большее сечение.

Установка стартера на мотоцикл Урал своими руками

Оснащение мотоцикла стартером в большинстве случаев обуславливается тяготением его владельца к удобству и практичности, реже – острой необходимостью. В некоторых случаях, к примеру, когда техническая особенность агрегата не позволяет оборудовать его заводной лапкой, установка данного модуля является единственным выходом.

Стартер – электромеханическое устройство, предназначенное для запуска двигателя внутреннего сгорания. Приспособление представляет собой мощный электромотор смешанного возбуждения, работающий от постоянного тока, предоставляемого бортовой АКБ.

Какую конструкцию имеет редукторный стартер шестерки?

На ВАЗ 2106, выпускавшийся после 1980-х годов, смонтирован стартер с торцевым коллектором модели 35.3708. На более ранних авто Волжского завода устанавливался другой редукторный механизм – СТ-221, который был снабжен коллектором цилиндрической формы. Их устройство примерно одинаковое, поэтому они полностью взаимозаменяемы.

Рассмотрим более подробно устройство интересующих нас механизмов на примере модели 35.3708. Редукторный стартер «шестерки» состоит из следующих основных частей:

  • обмотка возбуждения (то есть статор) и корпус;
  • электропривод с якорем;
  • три специальные крышки;
  • электромагнитное тяговое реле с двумя обмотками (одна из них является втягивающей, другая – удерживающей).

При помощи болтов корпус стартера крепится в один блок с тремя крышками. Якорь интересующего нас механизма располагает сердечником, коллектором и валом. Последний из указанных элементов совершает вращение в металлокерамических втулках (их конструктивно предусмотрено две). Данные втулки запрессовываются в крышки и обязательно пропитываются смазочным составом. Привод стартера располагается на торце вала. Он включает в себя шестерню и муфту роликовой конструкции, которая необходима для передачи к маховику крутящего момента.

На передней крышке находится реле, состоящее из ярма, нескольких фланцев и сердечника. Когда редукторный механизм включается, одновременно происходят два процесса: якорь втягивается, а привод с шестерней входят в зацепление с маховиком; специальная пластина-контакт замыкает болты. Итогом этих процессов является запуск питания обмоток рассматриваемого нами устройства. Как видим, схема включения и работы стартера «шестерки» достаточно проста.

СТАРТЕР на УРАЛ/ДНЕПР как поставить своими руками? Ремонт мотоцикла Урал #31

Текст видео

Установка стартера у меня заняла довольно много времени, во-первых, потому, что я делал это впервые, во-вторых, этот процесс совсем не простой и требует определенной сноровки. Если вы тоже задумали поставить стартер на свой мотоцикл Урал или Днепр, то это видео, я думаю, поможет вам подсмотреть некоторые решения, а также поможет избежать некоторых косяков которые получились у меня.

Что вообще понадобится?

Ну, во-первых, это сам стартер

Его я купил фирмы Прамо-Электро, который немного дороже своих собратьев, но имеет более компактные размеры, что позволяет ему гармонично выглядеть на мотоцикле, а также, что немаловажно, не потребует изгибать рычаг кикстартера. Во-вторых, необходимо приобрести специальную крепежную пластину и стартерный венец, который устанавливается вместо последнего диска сцепления

Данный комплект – пластину и венец, я приобрел у Ивана 66 (https://vk.com/motorazborperm)

Но как это всегда бывает, нельзя просто так взять и поставить стартер на мотоцикл Урал. Начал я с того, что отдал родной ураловский маховик токарю, чтобы он выровнял все пальцы по горизонту, сточил 2-3 мм юбки маховика и уменьшил в диаметре промежуточный диск сцепления так, чтобы он начал заходить в стартерный венец.

После доработки маховика я решил попробовать в этом маховике собрать сцепление и оказалось, что отверстия в пальцах маховика и отверстия под болты с потаем не совпадают – печалька. Пришлось расширять отверстия на стартерном венце. Выделив на это один вечер, удалось всё подогнать и венец надежно закрепился на маховике.

Маховик с установленным стартерным венцом я поставил на своё место на коленвале и попытался прикинуть корпус КПП, но сделать этого мне не удалось. Причиной этому оказались специальные центрующие приливы на КПП, которые стали упираться в зубцы стартерного венца. Болгарку в руки и приливов на КПП как не бывало))) Теперь КПП встаёт замечательно.

Шпильки крепления КПП было решено заменить на болты, просто потому, что длины родных шпилек не хватает для установки стартера.

Наконец-то я приступаю к установке стартера, а если точнее, начинаю пилить корпус КПП, чтобы этот стартер смог туда встать. приложил пластину к месту, где должен стоят стартер и вырезал соответствующее отверстие в КПП. Теперь стартер залезает без проблем, но к пластине плотно не прилегает, так как стартер упирается своим корпусом в болт крепления КПП. Без этого болта мне не обойтись и поэтому я решил его заменить на болт под внутренний шестигранник, а в корпусе стартера сделать под него отверстие. С КПП разобрались.

Далее я решил выпилить подходящее отверстие в картере, но заметил, что стартер полностью перекроет технологическое отверстие выставления ВМТ. А лишаться его полностью мне бы не хотелось. Тогда я проделал точно такое же отверстие с другой стороны картера и выставил на маховике значение верхней мертвой точки. Теперь ничего не помешает мне выпилить в картере отверстие под стартер.

Отверстие выпилено. И тут мне в голову приходит очень своевременная мысль: а как выставить зазор зацепления бендикса и стартерного венца? Сделать это при установленной КПП невозможно, так как она перекрывает весь обзор. Тогда я решил замерить расстояние от пластины стартера до края картера. И в верхнем, и в нижнем креплении расстояниие составило 26мм. Теперь демонтирую КПП и вывешу стартер просто на болтах, разместив его точно также как и с КПП, т.е. на расстоянии 26мм от картера.

После подключения аккумулятора, стартер начал крутить мотор Урала. Причём на мой взгляд – очень хорошо!))) Лишних шумов и звонов при этом не прослушивается.

Буду надеяться, что стартер будет только радовать меня в моем путешествии.

Отличный сальник коленвала в заднюю крышку мотоцикла Урал. Производитель Тойота. Япония. Каталожный номер: 90310-50006. Средняя цена в магазинах: 350р.

_____________________________ О КАНАЛЕ “САНЯ ЧЁТОДЕЛ”

Как нетрудно догадаться, прозвали меня так потому, что я постоянно что-то делаю. Я очень люблю работать и создавать что-нибудь своими руками. При этом я постоянно заставляю себя учиться чему-то новому и неизвестному. Как, например, в этих видео я ремонтирую старый мотоцикл Урал, на котором по итогам ремонта планирую отправиться в путешествие в Крым. Данный мотоцикл получит не только полный капитальный ремонт, но и подвергнется некоторому тюнингу. Обо всем что я делаю с мотоциклом, я подробно рассказываю в плейлисте “Ремонт мотоцикла Урал”

Подбираем зубчатый венец и стартер

Первым делом обращаем внимание на маховик мотора, именно он является ключевым для дальнейших работ. Его вращение, если смотреть со стороны коробки передач, происходит против часовой стрелки, а значит нужно подбирать стартер, вращающийся в обратную сторону (по часовой стрелке)

Здесь нам подойдут модели:

  • СТ 353;
  • СТ 367;
  • СТ 369 ;
  • От ВАЗ 2110 (21011);

Также возможна установка стартера на Урал от ряда моделей подходящих для импортных авто. Проблема таких стартеров – дороговизна, которая относится и к современным моделям автомобилей ВАЗ. Здесь выбирайте сами, что для вас в приоритете – стоимость детали или срок службы.

Обращайте внимание на наличие кожуха и его направленность. От этого параметра будет зависеть способ крепления детали и дальнейшая простота обслуживания

Вращать стартера, относительно собственной оси не желательно и может привести к его поломке.

Теперь нужно подобрать венец. Венец – зубчатая накладка на маховик, передающая вращение стартера двигателю, путем зубчатой передачи. Проблема состоит в том, что приобрести деталь – достаточно проблематично. Под размер маховика может подойти запчасть со снегохода Буран, а также более современных отечественных мотоциклов “Вояж”, “Кобра”, “Волк”. Размер зубьев первого венца равен 2.5, а модуль трех последних 2.2. Этот параметр должен соотносится с модулем стартера.

В случае несовпадения модулей есть несколько вариантов решения проблемы:

  1. меняем венец/шестерню стартера на подходящую по модулю.
  2. подгоняем зубья имеющегося венца или шестерни стартера под модуль.
  3. с нуля изготавливаем венец или приводную шестерню стартера.

Характерные неисправности

Очевидно, что неисправности возникают на наиболее нагруженных элементах пускового устройства — приводе и электрической составляющей. К примеру, неполадки часто застают якорь стартера:

  • он вращается с малой скоростью, так как загрязняется, или подгорают контакты в щёточном узле (также втягивающее реле) — при этом сила тока должна быть меньше нормы;
  • если сила тока выше нормы, то якорь может медленно вращаться из-за пробоя обмотки и различных механических повреждений — перекоса ротора, рассыхания смазки, износа;
  • якорь вообще не крутится, а сила тока меньше стандартного значения — в цепи обрыв, возможно также, что пробита проводка втягивающего реле;
  • если ротор не вращается, но ампераж в норме — есть пробой на «массу».

Другие распространённые типы неполадок, возникающих со стартером 4320:

  • срабатывается щеточный узел, поэтому электродвигатель вращается, но мотор не заводится;
  • окисляются контакты или нарушается гибкая масса, что приводит к щёлканьям стартера без вращения;
  • стачиваются зубья бендикса, из-за чего пускатель неспособен схватывать маховик, хотя и работает;
  • портится втягивающее реле, поэтому стартер продолжает вращаться даже после запуска ДВС — также возможны короткие замыкания, перегорание контактов и другие неприятности.

Перед снятием электродвигателя, рекомендуется тщательно проверить работу аккумулятора, состояние его клемм, а также количество и состояние масла в двигателе. Следует знать, что на мощных стартерах дизельных моторов имеется одна особенность — часто неполадки возникают одна за другой, как лавина. Например, чрезмерная нагрузка на устройство приводит к перегреву обмотки, а затем к замыканию изоляции. Одновременно начинают стремительно изнашиваться втулки, бьёт роторный вал, повреждается привод и даже венец маховика. Если же нарушается работа цепи питания, то это приводит к потере стартером своей мощности, а чрезмерно высокий ток буквально выжигает щёточный узел и коллектор якоря из-за пробоя.

Оригинальные стартеры Урал 4320

На Урал 4320 устанавливается несколько типов различных двигателей:

  • ЯМЗ-236/238;
  • ЯМЗ-240;
  • ЯМЗ-534/536;
  • ЯМЗ-656/658;
  • КамАЗ-740.

Эти же моторы успешно применяются на других грузовиках и автобусах — ЗИЛах, КамАЗах, ЛАЗах. Поэтому стартер на Урал также подходят и для этих машин. Наилучшим спросом пользуются такие варианты пусковых устройств:

  • «Автодизель» или акционерное общество Ярославского моторного завода — штатные стартера для ЯМЗ, предлагающие модели 2562.3708-40 и 5340.3708010;
  • БАТЭ — Борисовский тракторный завод, выпускающий также стартеры СТ-142;
  • ISKRA — белорусско-словенское предприятие, изготавливающее современные типы экономных стартеров для КамАЗ-740 AZJ 3367 и 4554, а также AZF 4581 для ЯМЗ-236/238 ;
  • «Элтра/Прамо» — отечественный производитель из города Ржев, предлагающий модификации стартеров 8902.3708, 8912.3708, 2501.3708-40 и другие.

Стоят устройства в пределах 13-17 тыс. рублей.


Стартер AZJ 3367

Примечательно, что многие стартеры для Урала 4320 оснащены редуктором. Благодаря этому удалось несколько уменьшить размеры и снизить вес электродвигателя. Одновременно это дало возможность повысить мощность устройства и частоту вращения. В конечном итоге вся продукция «ПРАМО» или «Элтра» значительно легче и меньше аналогов, при этом развивает то же усилие или даже больше. А вот, к примеру, СТ-142 от БАТЭ редуктора не имеет, поэтому весит все 27 кг. Для сравнения изделие 8902.3708 имеет массу всего 11 кг.

Стартер для автомобиля надо покупать у проверенного изготовителя, иначе нельзя застраховаться от приобретения контрафактной продукции. Очевидно, что подделка будет иметь низкий эксплуатационный срок.
