Устройство и неисправности системы впрыска топлива современного мотоцикла

Жидкая система охлаждения

Вариант подобен тому, что устанавливается на автомобилях. Теплоносителем здесь выступает антифриз, который является низкозамерзающим (от минус сорока до минус шестидесяти градусов по Цельсию) и высококипящим (от ста двадцати до ста тридцати градусов по Цельсию). Помимо этого, антифризом достигается антикоррозийный и смазывающий эффект. Чистую воду в этом качестве использовать нельзя.

Перегрев системы охлаждения может быть вызван перегрузкой или загрязнением поверхностей, отводящих тепло. Также в ней могут сломаться отдельные элементы, из-за чего жидкость вытечет. Поэтому за работой охлаждения необходимо постоянно следить.

Историческая справка

Сейчас в мире инжекторный (впрысковый) двигатель почти совсем вытеснил ставшую устаревшей карбюраторную систему. Но так было не всегда. Впервые систему впрыскивания топлива применяли еще в военной авиации середины прошлого века. Тогда она еще не получила достаточного распространения в автомобилестроениилишь в 90х годах XX столетия, из— за ухудшившейся экологической ситуации в мире, стало понятно, что в выхлопах карбюратора остается слишком много не догоревшего топлива. Ситуация с экологией стала ухудшаться – объемы выбросов опасных веществ в атмосферу стало носить критический характер. Изменения в машиностроении стали необходимостью и конструкция топливных систем кардинально изменилась со временем. Первыми компаниями, выпустившими автомобили с инжекторной системой, были всем известныеMercedes— Benz, Volkswagen, BMW, Mitsubishi. Новое решение казалось идеальным, если бы ни одноно»: эволюционное решение имело один минус – высокие требования к качеству топливным смесям, а при использовании менее качественных смесей появилась опасность выделения оксида азота, что привело привело к значительному усложнению мотора.

Какие системы бывают

Систему можно классифицировать по точке ее установки, а также по количеству топливных форсунок (инжекторов):

  1. Моновпрыск (представляет собойодноточечный впрыск).

Здесь единственная форсунка обслуживает сразу все камеры сгорания. Располагается, чаще всего, на местах самого карбюратора. Надежность в работе и простаудобно расположена под потоками прохладного воздуха. Однако из— за возросших требований к экологичности (требуется индивидуальная дозировка топливной смеси к каждому цилиндру) становится все менее популярна.

  1. Многоточечный впрыск (он распределяет определенными траекториями).

Это дна один цилиндр приходится одна изолированная форсунка. Есть подвиды этой установке

  • Одновременный — Когда все форсунки срабатывают одновременно.
  • Параллельно— попарный – парное открываниеперед моментом впуска, осуществляется открывание одной пары.

На сегодняшний день, применяется принцип фазированного впрыска, а параллельно— попарныйчаще применяется при запускев аварийном состоянии, когда некорректно работают датчики фаз.

  • Фазированный — все форсунки контролируются под индивидуальным управлением они открывается в начале самого впуска.
  • Непосредственный — впрыскивание топливной жидкости производится напрямую в цилиндр.

Преимущества и недостатки системы распределенной подачи ТС

Подобный тип системы топливной подачи имеет некоторые преимущества и недостатки. Наиболее значимые из них мы отдельно выделим.

  • долговечность и надежность;
  • высокая экономичность использования топлива;
  • низкая токсичность отработанных газов бензиновых ДВС;
  • низкая вероятность появления сбоев в работе системы в условиях экстремального вождения (например, при преодолении крутых спусков и подъемов, при езде в дождь или гололед).
  • сложная и дорогостоящая конструкция, оснащенная чувствительной системой электронного управления;
  • высокая стоимость ремонта и замены основных электронных элементов системы;
  • особенность конструкции требует проведения ремонтных и профилактических работ только высококвалифицированными специалистами.

Система Комон рейл

Управление впрыском топлива происходит при помощи электронного блока управления. Количество подаваемого топлива учитывается от числа оборотов двигателя, скорости движения и возникающих нагрузок в процессе движения автомобиля. Система впрыска дизельного двигателя комон рейл позволят достичь максимально возможного давления впрыска топлива. Поэтому она и получила широкое распространение на современных двигателях.

Система common rail принцип работы

Насос создаёт высокое давление не для каждой форсунки в отдельности  а для всех сразу. Давление аккумулируется в расширительной трубке рейле.  Все форсунки соединены с рейлом.  Впрыск топлива осуществляется за счет работы электро магнитного клапана в форсунках. Управление клапанами осуществляет электронный блок.  На основании данных которые он получает от датчиков.

положение коленчатого  вала

положение распределительного вала

температуры поступающего воздуха-

температуры двигателя

давление топлива в рейл

количество сгоревшего топлива

положение педали газа

В зависимости от полученных данных ЭБУ определяет время открытия и закрытия форсунок. То есть количество необходимого топлива. Угол опережения зажигания.

Достигается максимальное сгорание топлива на разных режимах работы двигателя.

Устройство системы комон рейл

Система комон рейл состоит из элементов низкого и высокого давления топлива.

Элементы низкого давления обеспечивают подачу топлива до насоса высокого давления. Низкое давление является составной частью нагнетания высокого. То есть оно должно иметь определённую величину. Чтобы насос высокого давления эффективно работал.

В систему низкого давления входят топливоподводящие трубки. Фильтра грубой и тонкой очистки топлива. И как правило шестеренный насос низкого давления.

Элементы высокого давления производят нагнетание рабочего давления топлива в камере сгорания.

К ним относятся:

Насос высокого давления

Рейл

Подводящие трубки к форсункам

Форсунки распыляющие топливо в камере сгорания

В связи с тем что система подводит давление к форсункам одновременно. Затрудняется поиск неисправностей. Если одна форсунка вышла из строя. Например перестала сдерживать рабочее давление. Двигатель работать не сможет. Потеря давления в одной форсунке не позволит создать давление во всей системе.

Неплотное соединение между элементами высокого давления так же позволит создать давление нагнетания.

Например очень часто форсунки подключаются к рейл при помощи удлинителей(морковок) Форсунка имеет конусное отверстие. И в это отверстие прилегает конус удлинителя. Если в соединении трубки удлинителя и форсунки будет повреждение. И трубка не плотно приляжет к форсунке. Давление в системе уже не создаться. И двигатель не заведется.  Все соединения должны быть надёжными и предельно прочными. Попадание малейших частиц грязи приведет к неисправности. Иногда  требуется ремонт форсунок. Их снимают везут в мастерскую. Соединительные трубки остаются в пыли и грязи ждать форсунки. При установке отремонтированных форсунок их прикручивают как они и лежали. Мотор естественно не заводится из за попавшей грязи в форсунки. А винить начинают мастеров. Диагностика неисправности системы впрыска комон рейл производится при помощи тестера. Который считывает коды ошибок выдаваемых электронным блоком. Но этих данных бывает недостаточно для определения истинной причины неисправности.

Система впрыска дизельного двигателя подвергается постоянной эволюции. Связано это с требованиями экологии. По уменьшению  вредных выбросов отработанных газов. А это в свою очередь и есть путь к повышению эффективности работы двигателя и экономии топлива.

Разные системы и типы впрыска топлива.

Рассмотрим кратко некоторые схемы.

Топливный инжектор — это не что иное, как автоматический контролируемый клапан. Топливные форсунки являются частью механической системы, которая впрыскивает топливо в камеры сгорания через определенный интервал. Топливные инжекторы способны открываться и закрываться много раз в течение одной секунды. В последние годы, использованные ранее для доставки топлива карбюраторы, были практически заменены инжекторами.

Дроссельно-заслонный инжектор.

Корпус дроссельной заслонки является самым простым типом впрыска. Как и карбюраторы, дроссельно-заслонный инжектор расположен на верхней части двигателя. Такие инжекторы очень сильно напоминают карбюраторы, кроме их работы. Как и карбюраторы, они не имеют миску топлива или жиклеры. В том виде форсунки передают его непосредственно в камеры сгорания.

Система непрерывного впрыска.

Как и предполагает название, существует непрерывный поток топлива из форсунок. Вход его в цилиндры или трубки контролируется с помощью впускных клапанов. Существует непрерывный поток топлива при переменной ставке в непрерывной инъекции.

Центральный порт впрыска (ИПЦ).

Эта схема использует особый тип арматуры, так называемые ‘тарелки клапанов’. Тарелками клапанов являются клапаны, используемые для управления входа и выброса топлива к цилиндру. Это распыляет горючее на каждый прием с помощью трубки, прикрепленной к центральному инжектору.

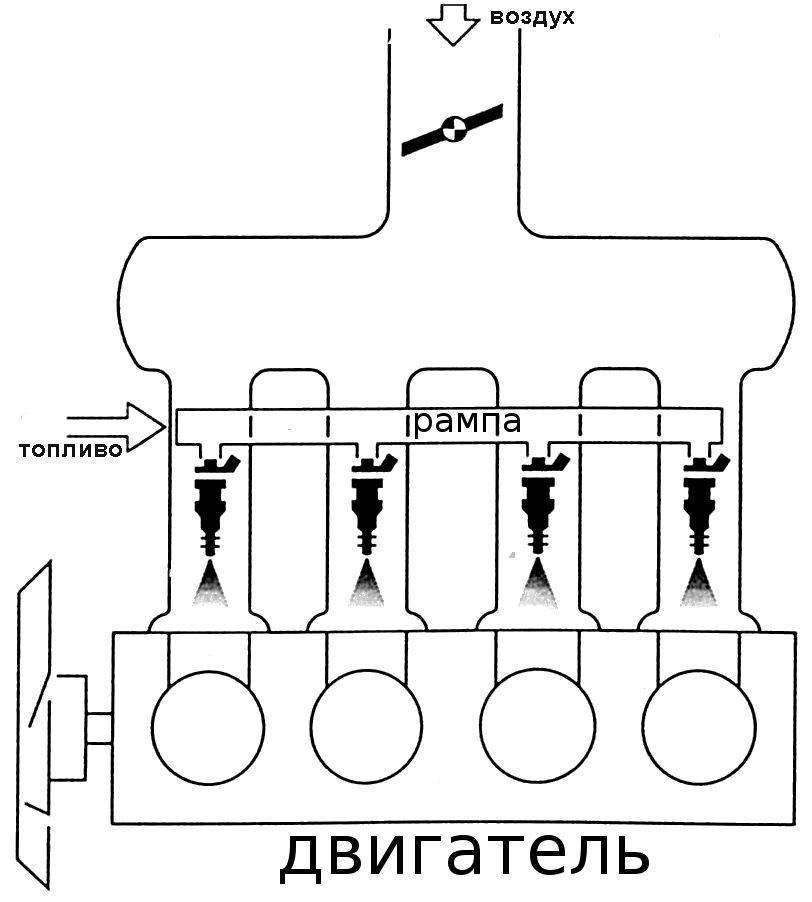

Мульти-порт или многоточечный впрыск топлива — схема работы.

Один из более продвинутых схем впрыска топлива в наше время называется ‘многоточечный или мульти-порт впрыска’. Это динамический тип впрыска, в котором содержится отдельная форсунка для каждого цилиндра. В мульти-порт системе впрыска топлива все форсунки распыляют его одновременно без каких-либо задержек. Одновременный многоточечный впрыск — это одна из самых продвинутых механических настроек, которая позволяет горючему в цилиндре мгновенно воспламеняться. Следовательно, с многоточечным впрыском топлива водитель получит быстрый отклик.

Современные схемы впрыска топлива являются довольно сложными компьютеризированными механическими системами, которые сводятся не только к топливным форсункам. Весь процесс контролируется с помощью компьютера. И различные детали реагируют в соответствии с данными инструкциями

Существует ряд датчиков, которые адаптируется с помощью посыла важной информации компьютером. Существуют различные датчики, которые контролируют расход топлива, уровень кислорода и другие

Хотя эта схема топливной системы более сложная, но работа ее разных частей очень уточненная. Она помогает контролировать уровень кислорода и расход топлива, что поможет избежать ненужного расхода горючего в двигателе. Топливная форсунка дает вашему авто потенциал для выполнения задач с высокой степенью точности.

Системы питания дизельных двигателей

И дизельные системы модернизируются. Если раннее она была механической, то сейчас и дизеля оснащаются электронным управлением. В ней используются те же датчики и блок управления, что и в бензиновом моторе.

Сейчас на автомобилях применяется три типа дизельных впрысков:

  1. С распределительным ТНВД.
  2. Common Rail.
  3. Насос-форсунки.

Как и в бензиновых моторах, конструкция дизельного впрыска состоит из исполнительной и управляющей частей.

Многие элементы исполнительной части те же, что и у инжекторов – бак, топливопроводы, фильтрующие элементы. Но есть и узлы, которые не встречаются на бензиновых моторах – топливоподкачивающий насос, ТНВД, магистрали для транспортировки топлива под высоким давлением.

В механических системах дизелей применялись рядные ТНВД, у которых давление топлива для каждой форсунки создавала своя отдельная плунжерная пара. Такие насосы отличались высокой надежностью, но были громоздкими. Момент впрыска и количество впрыскиваемого дизтоплива регулировалось насосом.

В двигателях, оснащаемых распределительным ТНВД, в конструкции насоса используется только одна плунжерная пара, которая качает топливо для форсунок. Этот узел отличается компактными размерами, но ресурс его ниже, чем рядных. Применяется такая система только на легковом автотранспорте.

Common Rail считается одной из самых эффективных дизельных систем впрыска двигателя. Общая концепция ее во многом позаимствована у инжектора с раздельной подачей.

В таком дизеле моментом начала подачи и количеством топлива «заведует» электронная составляющая. Задача насоса высокого давления — только нагнетание дизтоплива и создание высокого давления. Причем дизтопливо подается не сразу на форсунки, а в рампу, соединяющую форсунки.

Насос-форсунки – еще один тип дизельного впрыска. В этой конструкции ТНВД отсутствует, а плунжерные пары, создающие давление дизтоплива, входят в устройство форсунок. Такое конструктивное решение позволяет создавать самые высокие значения давления топлива среди существующих разновидностей впрыска на дизельных агрегатах.

Напоследок отметим, что здесь приводится информация по видам впрыска двигателей обобщенно. Чтобы разобраться с конструкцией и особенностями указанных типов, их рассматривают по отдельности.

Достоинства

Инжекторы имеют достаточно много плюсов

  1. Экономия.

За счет дозированной подачи топлива уменьшается его расход. Даже в системах первых серий автомобилей, расход топлива в сравнении с карбюраторными уменьшается в среднем на 30— 40%. В современном мире разница увеличивается до двух раз у автомобилей схожей массы и рабочего объема.

  1. Повышение мощности двигателя.

Происходит особенно сильно на низких оборотах. Общее повышение составляет 7— 10% за счет более качественного наполнения цилиндров и более оптимального угла опережения зажигания.

  1. Экологичность.

Благодаря появлению датчиков по параметрам выхлопов, контролируется снижение токсичности.

  1. Упрощение и автоматизация запуска двигателя.
  2. Повышение динамических свойств автомобиля.

Возможности управления двигателем расширяются за счет моментальной реакции системы впрыскивания на каждую изменившуюся нагрузку.

  1. Независимость от погодных условий.

Как известно, карбюратор зависит от уровня атмосферного давления (например, в горах), что совершенно отсутствует у инжектора. В том числе под сильным наклоном влияния на работу инжектора не ощущается, что нельзя сказать о карбюраторе (при повороте 15 градусов могут появиться перебои в работе).

  1. Отсутствие необходимости в периодическом обслуживании.

Удобство инжекторной подаче топлива состоит в том, что имеются достаточно много возможностей для настройки параметров собственноручно, владельцем транспорта. По этой причине, единственное, что может потребоваться – это замена элементов, вышедших из строя.

  1. Повышенная защита от угона.

Блок электрических систем двигателем настроен так, что подача топливной смеси в мотор не будет осуществляться без полученного позволения от иммобилайзера.

  1. Нет сбора горючей смеси в выпускном тракте.Нет опасности попадания пламени во впускной тракт и последующего его возгорания при некорректной работе системы зажигания (звук, похожий на хлопки, а в дальнейшем пожар или нарушение систем питания). Благодаря тому, что в инжекторах горючее поступает лишь в момент открывания форсунки нужного цилиндра, топливо не может накопиться в каллекторе.
  2. Способность изменить высоту капота. В результате того, что система впрыска располагается не поверх двигателем, а по его бокам, появляется возможность понижения уровня капота, чего не скажешь о карбюраторной системе.

Увеличение мощности двигателя

 Современные системы впрыска позволяют поднять давление распыления до 2000 Вар. Выше создать давление не получается из за конструктивных особенностей двигателя внутреннего сгорания.  То есть двигатель может не справиться с возникающим давлением и разрушится

Увеличение объёма воздуха в камере сгорания

Мощность двигателя можно повысить за счет увеличения объема воздуха поступающего в камеру сгорания. Так как воздух содержит кислород. И чем его больше тем интенсивнее происходит сгорание топлива.  Цилиндр имеет рабочий объём, который изменить нельзя. Но можно в этот объём разместить большее количество воздуха. Если предварительно его сжать.

 Происходит это с помощью турбокрмпрессора.  Он создаёт избыточное давление поступающего в цилиндр воздуха. В результате его попадет большее количество. Если бы поршень закачивал воздух самостоятельно. Но в результате попадания воздуха в турбокомпрессор он нагревается от температуры турбины и от создаваемого им сжатия.  Требуется его охлаждение.

При охлаждении движение молекул замедляется. В результате чего они начинают занимать меньший  объём в пространстве. Технически  охлаждение  воздуха происходит  путем применения радиатора.  Его называют интеркулер. В интеркулере воздух охлаждается встречным потоком воздуха. При движении автомобиля. Сжатый воздух дополнительно охлаждается и подаётся в цилиндры. Но применение интеркулера возможно  только при наличии турбокомпрессора. Потому что если применять его отдельно, он затруднит поступление воздуха в цилиндры. И повышения мощности не произойдет.

Топливо попавшее в цилиндр должно сгореть полностью. От этого зависит эффективная работа двигателя. Безусловно дополнительная порция воздуха помогает это сделать. Но не решает проблемы в целом. Двигатель работает в разных режимах. При увеличении оборотов. Уменьшается время на горение топлива. А не полное его сгорания снижает мощность работы. В связи с уменьшением  возникающего давления на поршень. Автомобили несут на себе разную нагрузку.  При одних и тех же оборотах двигателя требуется разное количество топлива для движения автомобиля. Поэтому постоянно разрабатываются различные системы впрыска топлива.  Которые пытаются более точно регулировать объём поступающего топлива в цилиндры. При работе на разных режимах работы двигателя.

Основной принцип работы системы MPI

Обозначение MPI расшифровывается как Multi-point injection, что означает “многоточечный впрыск”. Наиболее часто такая маркировка встречается на европейских автомобилях.

Конструкция системы многоточечного впрыска

Она состоит из следующих элементов:

  • дроссельная заслонка;
  • распределительная магистраль или топливная рампа;
  • электромагнитные форсунки (инжекторы);
  • или датчик давления и температуры воздуха;
  • регулятор давления топлива.

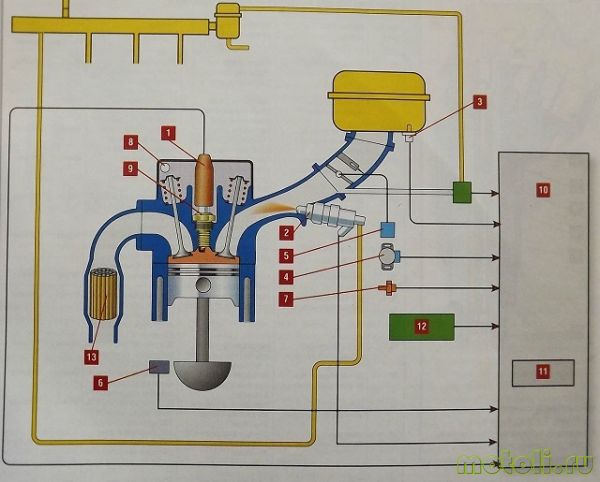

Схема распределенного впрыска

В такой системе питания воздух из атмосферы проходит через воздушный фильтр, датчик массового расхода воздуха и затем через дроссельную заслонку попадает во впускной коллектор. Далее он распределяется по каналам цилиндров.

В свою очередь, топливо подается при помощи насоса через топливный фильтр и рампу к форсункам. Последние расположены вблизи впускных клапанов цилиндров, что снижает потери топлива и вероятность его оседания во впускном коллекторе. Работу форсунок контролирует ЭБУ двигателя. Количество топлива, которое должно поступить через форсунки, блок управления рассчитывает на основе информации о режимах, нагрузке и оборотах двигателя, а также на основе информации о количестве поступившего в систему воздуха, полученной от целого комплекса датчиков (температуры, давления). В соответствии с расчетами, ЭБУ подает импульсные сигналы на , приводя их в работу.

Помимо управления режимами работы инжекторов, блок управления проводит регулярную диагностику состояния системы впрыска и при обнаружении неисправностей выдает соответствующий сигнал об ошибке на приборной панели (“Check Engine”).

Режимы работы MPI

  • Одновременный впрыск. В такой системе все инжекторы открываются одновременно, подавая топливо в каждый цилиндр. Такая схема представляет собой усовершенствованный моновпрыск, поскольку ЭБУ управляет процессом открытия и закрытия всех форсунок как открытием одной. С другой стороны, объем подаваемого топлива для каждого отдельного цилиндра может быть разным.
  • Попарный впрыск. Открытие электромагнитных форсунок происходит парами, но при этом одна работает на такте впуска, а вторая в момент выпуска отработавших газов. В настоящее время такая схема применяется только на этапе запуска мотора или в аварийной режиме.
  • Индивидуальный впрыск. Это наиболее часто используемая схема, при которой каждая форсунка срабатывает по отдельности на такте впуска. Для обеспечения их работы в системе предусмотрен датчик фаз газораспределения. Он устанавливается на распределительном валу и определяет время срабатывания каждой форсунки в зависимости от положения вала. Впрыск топлива в каждый цилиндр происходит один раз за один рабочий цикл двигателя. Классическая последовательность работы форсунок: 1-3-4-2.

Классификация и устройство систем впрыска

Различия инжекторных механизмов определяются способом, применяемым для изготовления смеси бензина с воздухом.

Классификация в основном проводится по типу впрыска:

  • центральным впрыском;
  • распределительным;
  • непосредственным;
  • комбинированным.

Центральный впрыск (моновпрыск)

Эта система заменяет карбюратор, работает на одной форсунке. Моновпрыск почти не используется из-за несоответствия требованиям экологическим стандартам, встречается на очень старых машинах. Но эти механизмы простые и надежные благодаря расположению форсунки на месте с хорошим воздухообменом, в пускном коллекторе.

  • регулятор давления — предотвращает образование воздушных пробок, обеспечивает неизменное давление 0,1 Мпа;
  • форсунка – обеспечивает подачу бензина в коллектор;
  • дроссельная заслонка (механическая, электрическая) – регулирует подачу воздуха;
  • блок управления (память, микропроцессор) — содержит информацию, необходимую для инжекции;
  • датчики температуры, состояние коленвала, дроссельной заслонки.

Распределенный впрыск

Этот тип более современный и экологичный. Хотя, отличительной особенностью является лишь то, что в этой системе уже на каждый цилиндр приходится своя форсунка. Только монтируется она тоже в впускном коллекторе, только каждая в своем отдельном патрубке. Электронные системы контролируют дозировку топлива. Самые прогрессивные форсунки в этом плане принадлежат компании Bosch.

Непосредственный впрыск

Бензин одновременно с воздухом подается прямо в камеры сгорания. Преимущество системы с непосредственным впрыском — точный расчет составляющих для топливосмеси. Процент экологически опасных выбросов снижается благодаря почти стопроцентному сгоранию топливосмеси.

Устройство механизма с непосредственной инжекцией:

  • насос, подающий бензин;
  • устройство, регулирующее давление;
  • рампа, оснащенная предохранительным клапаном;
  • датчик, отображающий параметры давления;
  • форсунки.

Недостатки:

  • высокие требования к качественному составу топлива;
  • сложная для производителей конструкция;
  • необходимость в давлении от 5 МПа.

Зато инжекторные системы этого типа самые современные, перспективные.

Комбинированный впрыск

Чтобы снизить количество выбросов и выполнить требования Евро-6, в Volkswagen была разработана комбинированная система инжекции, объединившая распределительную с непосредственной. Системы блоком управления активируются по очереди, ориентируясь на режим работы. Эта система питания самая перспективная с точки зрения экологической безопасности.

Комбинированное устройство состоит из:

  • насоса, подающего топливо;
  • деталей непосредственного механизма (форсунок, установленных в камеры сгорания, рампы, поддерживающей давление 20 Мпа);
  • элементов распределительной системы (форсунок, установленных в каналы коллектора, рампы низкого давления).

«Мокрый» и «сухой» картер

В четырехтактных двигателях используют три способа подачи масла:

  • самотек;

  • разбрызгивание;

  • подача под давлением.

Причем большинство трущихся пар смазываются под давлением от масляного насоса. Но есть и те, которые смазываются масляным туманом, образующимся вследствие разбрызгивания кривошипно-шатунного механизма, а также детали, к которым масло стекается по каналам и желобам. При этом поддон картера служит резервуаром. Его называют в этом случае «мокрым».

В других мотоциклах предусмотрена система «сухого» картера, где одной секцией масло откачивается в бак, а другой подается под давлением к местам трения.

В духтактниках смазка происходит маслом, которое находится в парах топлива. Его смешивают с бензином предварительно, или во впускном патрубке оно подается насосом-дозатором. Этот последний вид получил название «система раздельной смазки». Он особенно распространен на зарубежных моторах. В России система входит в двигатель мотоцикла «Иж Планета 5» и «ЗиД 200 Курьер».

Центральный впрыск (моновпрыск)

1 — цилиндры двигателя;

2 — впускной трубопровод;

3 — дроссельная заслонка;

4 — подача топлива;

5 — электрический провод, по которому к форсунке поступает управляющий сигнал;

6 — поток воздуха;

7 — электромагнитная форсунка;

8 — факел топлива;

9 — горючая смесь

Это решение было исторически первым и самым простым, поэтому в свое время получило довольно широкое распространение. Принципиально система очень проста: в ней используется одна форсунка, которая постоянно распыляет бензин в один на все цилиндры впускной коллектор. В коллектор же подается и воздух, поэтому здесь образуется топливно-воздушная смесь, которая через впускные клапаны поступает в цилиндры.

Преимущества моновпрыска очевидны: эта система очень проста, для изменения режима работы двигателя нужно управлять только одной форсункой, да и сам двигатель претерпевает незначительные изменения, ведь форсунка ставится на место карбюратора.

Однако моновпрыск имеет и недостатки, в первую очередь — эта система не может обеспечить все возрастающие требования по экологической безопасности. Кроме того, поломка одной форсунки фактически выводит двигатель из строя. Поэтому сегодня двигатели с центральным впрыском практически не выпускаются.

Классическая система впрыска топлива.

Основана на использовании топливного насоса высокого давления. Он распределяет давление топлива по цилиндрам. В зависимости от схемы работы данного двигателя.  Полость ТНВД наполняется топливом при помощи подкачивающего насоса. Который расположен на корпусе ТНВД и приводится в действие от вала ТНВД. Подкачивающий насос закачивает топливо из бака Направляет его в фильтры тонкой очистки. И затем топливо попадает в ТНВД. Полость топливного насоса высоко давления наполняется. В ней находятся плунжерные пары. Они захватывают топливо. И создают высокое давление. Которое и подаётся к форсункам. Форсунка устроена таким образом. Что накапливает получаемое давление от плунжера. И при достижении нужного давления открывает каналы через которые распыляется топливо. Это классическая схема. Насос позволяет менять частоту вращения коленчатого вала двигателя. Путем изменения количества подаваемого топлива в цилиндры.

 Кроме этого некоторые насосы имеют возможность изменять угол опережения зажигания. За счет применения центробежных грузиков. При увеличении числа оборотов двигателя происходит смещение вала насоса относительно привода. Эта система рассчитывается на средние показатели работы двигателя. На различных предполагаемых режимах работы. И не может влиять на не предусмотренные нагрузки. Такие как уменьшение или увеличении перевозимого груза. Спуск подъем. Дорожное покрытие. Количество топлива будет соответствовать только количеств требуемых оборотов двигателя.

Соответственно топлива будет либо не хватать. Либо подаваться избыточное количество. В результате не достигается полное  сгорание топлива в цилиндрах, и как результат низкий коэффициент полезного действия. Влияющий отрицательно на расход топлива и мощность двигателя и показатели экологии. Требования предъявляемые к экологии в конечном итоге оказались главным фактором эволюции системы впрыска. Чем топливо лучше сгорает в камере сгорания. Тем образуется  меньше вредных выбросов окружающую среду. Соответственно чем эффективнее сгорание топлива  лучше характеристики двигателя. Конструктора длительное время усовершенствовали систему впрыска дизельного топлива.

Но всё это были как правило вариации на тему ТНВД. Впрыск топлива производился в полном объёме. Поэтому при работе дизельного  двигателя слышен характерный стук. Воспламеняется топливо поданное в цилиндр, давление возрастает  В ВМТ до максимальной величины. И происходит сильный удар.

Современная система впрыска дизельного двигателя способна производить подачу впрыска в несколько этапов. Как производить производить предварительный поджог  топлива. Предварительная подача топлива называется пилотным впрыском. Когда поршень проходит отметку угла опережения зажигания происходит предварительный впрыск топлива. Небольшое количество топлива загорается. Затем даётся еще какое то количество топлива.

Таких предварительных впрысков может достигать до 5. После  пилотного впрыска происходит основной впрыск. Уже в горящее топливо. Основное количество топлива быстрее загорается  и  сгорает более эффективно. В результате двигатель работает плавно без резких ударов. А более полное сгорание топлива обеспечивает низкий уровень выброса вредных веществ и повышение мощностных характеристик двигателя. Подобный впрыск может обеспечить только система  Комон рейл
