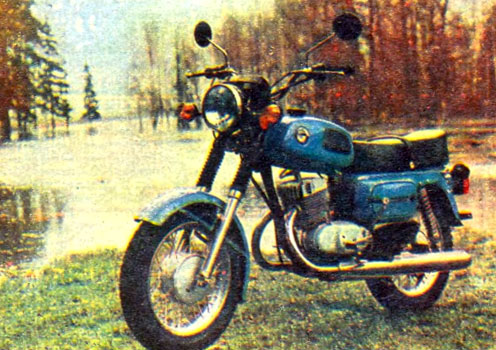

Восход 3М — Живая классика

По восходящей от 3 к 3М

Ковровский завод имени В. А. Дегтярева с 1983 года перешел на выпуск модернизированного мотоцикла «Восход— ЗМ». Изменения, направленные на повышение безопасности, надежности и долговечности машины, в том или ином объеме затронули практически все узлы и системы. Покажем важнейшие отличия новой машины от «Восхода — 3» («За рулем», 1979, N11).

ДВИГАТЕЛЬ. В верхней головке шатуна установлен игольчатый подшипник, горловина цилиндра на картере имеет теперь ребра с увеличенной поверхностью охлаждения. Тем самым улучшены условия работы деталей, повышен моторесурс. В результате срок гарантии на мотоцикл увеличен с 18 до 20 месяцев.

ЭЛЕКТРООБОРУДОВАНИЕ. На «Восходе — ЗМ» напряжение 12 В. Это позволило облегчить пуск двигателя, применить световые приборы с улучшенными характеристиками, отвечающие требованиям пассивной и активной безопасности: фару ФГ-137Б с рассеивателем типа «европейский луч», новый задний фонарь с боковыми отражателями, в котором стоп-сигнал включается как от ножного, так и от ручного тормоза.

В соответствии с современными тенденциями над фарой установлен блок контрольных приборов, объединивший спидометр, замок зажигания и контрольные лампы указателей поворота, ближнего и дальнего света. Приборы электрооборудования соединены в цепи при помощи штеккерных разъемов.

Источник питания — новый генератор переменного тока мощностью 65 Вт. Для выравнивания напряжения в схему введем стабилизатор, конструктивно объединенный с электронным коммутатором.

УПРАВЛЕНИЕ. У мотоцикла — новый руль, конструкция которого обеспечивает более широкий диапазон регулировки в зависимости от роста водителя и индивидуальных особенностей посадки. Резиновые рукоятки руля — глубоко профилированные.

Новая конструкция теперь и у переключателей света, указателей поворота. Тот, что расположен слева на руле, служит для цепей ближнего — дальнего
света, включения звукового сигнала, указателей поворота. На правой рукоятке руля — аварийный выключатель зажигания и переключатель «день — ночь». В положении «день» могут работать только цепи указателей поворота, звукового сигнала и стоп-сигнала. В среднем положении для вечерней езды можно включить подсветку спидометра, освещение номерного знака и стояночный свет в фаре. В положении «ночь» подается питание к фаре для ближнего или дальнего света.

ХОДОВАЯ ЧАСТЬ. Передние амортизаторы получили вместо металлических резиновые гофрированные чехлы. Они лучше защищают узлы от пыли и грязи, намного легче. «Восход—ЗМ» снабжен индикатором износа накладок в тормозах обоих колес, что позволяет систематически контролировать их состояние без разборки.

ДЕТАЛИ ОБЛИЦОВКИ. Новый щиток переднего колеса изготовляют не штамповкой, а методом профилирования роли-нами, что улучшило внешний вид. Конструкция крепления позволяет изменять зазор между щитком и колесом, увеличивая его для езды на проселках и уменьшая для ровных дорог.

Назовем другие изменения, не столь заметные, но достаточно существенные для удобства и безопасности эксплуатации: противоугонное устройство (замок) рулевой колонки, рычаг кик-стартера с откидной педалью взамен цельной, откидные подножки водителя, световозвращатели на передней вилке, два (прежде было одно) зеркала заднего вида. Розничная цена мотоцикла «Восход — ЗМ» — 580 рублей.

Г. МАРИНИН, заместитель начальника СКБ г. Ковров завода имени Дегтярева

Техническая характеристика мотоцикл Восход 3М

Общие данные: сухая масса — 125 кг; максимальная нагрузка — 150 кг; наибольшая скорость — 105 км/ч; время разгона на участке 400 м — 22 с; тормозной путь со скорости 60 км/ч — 20 м; контрольный расход топлива — 4,4 л/ 100 км; запас топлива — 14 л.

Размеры: длина — 2000 мм; высота — 1090 мм; ширина — 730 мм; база — 1300 мм; дорожный просвет — 125 мм; радиус поворота— 2,5 м.

Двигатель: двухтактный, одноцилиндровый, воздушного охлаждения; рабочий объем — 173,7 смЗ; диаметр цилиндра — 61,72 мм; ход поршня — 58 мм; степень сжатия — 9,5; мощность — 14 л. с./ 10 кВт при 5500— 5800 об/мин; топливо — смесь бензина АИ-93 или А-76 и масла (25: 1); система зажигания — электронная, бесконтактная.

Электрооборудование: напряжение — 12 В; генератор переменного тока модели 43.3701 мощностью 65 Вт; трансформатор — высоковольтный 21.3705; блок «коммутатор — стабилизатор» — 261.3734; свеча зажигания — А23В.

Ходовая часть: рама — трубчатая, сварная, одинарная; передняя вилка — телескопическая; задняя подвеска — маятниковая; амортизаторы — гидравлические; ход колес: переднего — 160 мм. заднего — 80 мм; колеса — взаимозаменяемые; размер шин — 3,25—16 дюймов.

В этой машине усовершенствованы практически все узлы и системы.

1984N03P9

Мотоцикл Восход 3-М Спорт — обзор и характеристики

Модификация мотоцикла «Восход-3М» — «Восход-3М Спорт». Основные изменения касались двигателя: на нём применили 4-х лепестковый клапан на впуске, юбка поршня со стороны впуска получила два окна. Некоторую «спортивность» придавали модификации «Спорту» «верхнее» (подрессоренное) переднее крыло, руль с перемычкой, покрашеннй в чёрный цвет, приподнятые концы глушителей.

Незначительные изменения произошли в конструкции рамы. На вилке рамы кронштейны крепления глушителей располагались выше. Отсутствовала центральная подставка, но вновь использовался, боковой упор – он был увеличен в длине. Вместо резиновых чехлов, на корпуса сальников передней вилки надевались резиновые пыльники, а неподвижная труба покрывалась хромом. С подвижной трубы телескопической вилки убрали крепления грязевого щитка.

Планировалось устанавливать подвижные трубы вилки из алюминиевого сплава. Переднее колесо на опытных образцах устанавливалось с размером 18 дюймов. С появлением клапана, расстояние от двигателя до воздушного фильтра сократилось, следовательно среднее закрытие облицовки и корпус глушителя шума впуска были видоизменены.

Заднее крыло устанавливалось с армированной пластиной внутри, и было короче серийного, соответственно были упразднены устанавливавшиеся на прежних моделях по бокам кронштейны в виде полумесяцев.

На топливном баке упразднили нигрипсы, а вместо круглых эмблем по бокам, прикручивались пластмассовые пластины с надписью «ВОСХОД». На некоторых партиях мотоциклов использовались наклейки. На шильдике в след за надписью «ВОСХОД-3М», выбивалась клеймом буква «С». На мотоцикле отсутствовал багажник – вместо него установили так называемый бугель – ручку, на которой крепился задний фонарь, и за которую удобно было поднять мотоцикл. Задние «поворотники» крепились к заднему бугелю.

Звуковой сигнал монтировался в кронштейн крепления переднего крыла. На мотоцикле устанавливались дуги безопасности. Сидение мотоцикла имело более удобную форму за счёт использования нового латексного наполнителя и нового чехла. Кикстартер незначительно отличался углами загиба основной детали.

Двигатель – 173,7 см3, 14,0 л.с. (при 5600 об/мин), 4 передачи; вес – 122 кг; объём бензобака – 14,0 л.; колёса – 3,25-16(18)» / 3,25-16″; макс. скорость – 105 км/ч.

Выпускался малой серией в 1985-87 годах, количество собранных мотоциклов неизвестно.

Хорошо сохранившийся мотоцикл можно посмотреть в частном музее Николая Тубаева.

Аналоги

К аналогам мотоцикла Восход-3М относятся:

  • Восход – модель с одноцилиндровым двухтактным двигателем, мощностью 10 л. с. и максимальной скоростью 90 км/ч.
  • Восход-2 – мотоцикл с мощностью 10,5 л. с. и максимальной скоростью 95 км/ч.
  • Восход-2М – в отличие от предыдущих модификаций обладал мощностью в 14 л. с. и максимальной скоростью 105 км/ч при прежнем рабочем объёме цилиндра 173,7 куб. см.
  • Восход-3 – увеличен бензобак, скорость 105 км/ч.
  • Восход-3М Турист – модификация с новым спортивным рулём.
  • Восход-ЗМ-01 – мотоцикл с мощностью 15 л. с. Благодаря новому двигателю с лепестковым клапаном уменьшился расход горючего.
  • Восход-Сова – мотоцикл с максимальной скоростью 107 км/ч, рабочим объёмом цилиндра 196,9 куб. см и мощностью двигателя 15 л. с.
  • Урал-Волк – двигатель на 40 л. с. с объёмом 745 куб. см, максимальная скорость 140 км/ч.
  • Урал Solo sT – ёмкость двигателя 745 куб. см, максимальная скорость 120 км/ч.

Настоящие ценители советских мотоциклов запомнили Восход-3М в качестве надёжного, неприхотливого, а также недорогого мотосредства. Даже сегодня мотолюбители не отказываются от использования этого безотказного советского мотоцикла.

Версии и фото советского мотоцикла «Восход»

Первый мотоцикл «Восход» положил начало в 1965 году. В сравнении с его предшественником (К-175В), то одноцилиндровый двухтактный двигатель мотоцикла прибавил мощи.

Мотоцикл Восход 2

Дорожный «Восход 2» заменил начальную модель этой серии, он был еще мощнее чем его «отец», только вот на этом основные преобразования и закончились, если не брать в учет его внешний вид. Появились обновлённые фары, а указатели поворота стали круглой формы. Усовершенствования были и в электронной системе зажигания и добавились обновленные приборы сигнализации. Если сравнивать с прежней моделью, эти новшества совсем незначительны, но, тем не менее, стали приятным дополнением.

Новый «Восход 2» стал немного шустрее и мог развивать свою скорость до отметки 95 км/ч, но при этом «поправился» на несколько килограмм.

В 1977 г. на подмену пришел усовершенствованный «Восход 2М». Двигатель остался прежним в объеме, но теперь стал еще мощнее. Эта модернизация появилась за счет повышения конфигурации каналов в картере и цилиндре. Также изменения коснулись некоторых деталей: подвески мотоцикла и были улучшены амортизаторы. Новый байк стал тяжелее, теперь его вес составлял 121 кг и быстрее на целых 10 км/ч.

Вслед за предшественником вышел – «Восход 3». Модель, конечно же, стала значительно лучше ее предшественников. Была установлена обновленная система впуска и тормозная система. Сидение водителя стало теперь более комфортным. А вот предельная скорость не изменилась, несмотря на то, что вес все-таки увеличился, теперь он составляет 125 кг.

В 1984 году на свет появился «Восход 3М». Он был реализован должным образом и достаточно надежен. Мотоцикл продолжал свой выпуск до конца 1992 года. На панели стали фигурировать индикаторы ближнего и дальнего света и спидометр. Установлены подножки водителя, которые откидывались. Предельная скорость не изменена, а вес стал меньше на несколько килограмм, чем у «Восхода 3».

В 1985 году был создан «Восход 3М-турист». На эту версию установили стойкие дуги безопасности, абсолютно обновленный руль и туристическое оснащение. Но вес, также как и скорость изменены не были.

Тюнинг мотоцикла Восход

И последнее перевоплощение – Восход 3М-01, был создан в 1989 году. Существенным доработкам был подвержен только двигатель мотоцикла с лепестковым клапаном. С помощью него и удалось уменьшить растраты топлива до 4,2 л на 100 км. Руль стал несколько шире, а тем самым удобнее. И на этой модели мотоциклы «Восход» закончили свои трансформации, а продолжила выпуск марка «Сова».

В наше время изготовление мотоциклов при заводе им. Дегтярева еще в силе, но между линией «Восход» и заводом теперь нет ничего общего. Последние модификации выдались полностью неподготовленными к нынешним условиям рыночной конкуренции.

Хоть мотоцикл «Восход» и представляет классику прошлого века, но он популярен и в наше время, а знаменит своей неприхотливостью и дешевым ремонтом. Но конкуренцию ему может составить новые мотоциклы Урал.

Технические характеристики

  • Габариты: 2000х1200х850 мм – длина, высота и ширина соответственно.
  • Вес — 122 кг.
  • Мощность двигателя — 15 л.с.
  • Расход бензина — 4.2 л на 100 км в смешенном режиме, объем бака 14 литров.
  • КПП – 4-ехступенчатая с механическим способ переключения передач.
  • Дорожный просвет — 125 мм.
  • Максимальная скорость — 105 км/ч.
Основные данные
Длина/ ширина/ высота2000/ 850/ 1200
База, мм, не более1300
Дорожный просвет, мм, не более125
Масса снаряжённого мотоцикла,кг, не более135
Грузоподъёмность, кг не более160
Динамика и экономичность
Максимальная скорость, км/ч, не менее105
 Расход топлива4.2л/100 км
Ёмкость топливного бака14
Двигатель
Тип, тактностькарбюраторный, двухтактный
Число цилиндров1
Рабочий объём, см3не более173.7
Диаметр/ход поршня62/57.6мм
Максимальная мощность, кВт (л. с.), не менее14 (15)
КарбюраторК65 В
Трансмиссия
Сцеплениемногодисковое в маслянной ванне
Управление сцеплениемручное
Переключение передачножное
Моторная передачаоднорядной втулочной цепью
Задняя передачаоднорядной роликовой цепью
Передаточные числа
Моторная передача 2.07
Коробка передач1- 3.04; 2- 1.99; 3- 1.34; 4- 1.00;
Передача на заднее колесо31809
Ходовая часть
Раматрубчатая, закрытая, одинарная
Ход подвески по оси колёс, передней/задней, мм, не менее160/80
Тормозабарабанные с меаническим приводом
Колёсаспицованные
Ра3мер шинспререди3.25-16 или 3.50-16, сзади3.25-16 или 3.50-16

Восход 3М 1990 → История преображения одного Восхода 3М

Вступление

А теперь постараюсь описать весь процесс покраски и восстановления нашей с папой Восхонды. Т.к. до этого красить ничего не приходилось, опыта в этой сфере не было совершенно. Учились на своих ошибках. Какие материалы покупать, какое оборудование понадобится и без чего можно обойтись?Последовательность покраски, основные секреты и особенности? И как сделать из Восхода мотоцикл, который будет вызывать множество положительных эмоций у людей? На эти вопросы я сейчас и постараюсь ответить. Только вот с фотографиями проблема- почти все они на стационарном компьютере в другом городе. Ну не беда. Поехали)

Технические особенности мотоцикла Восход 3М

В качестве основных характеристик мотоцикла можно выделить следующие технические показатели:

  • Дорожный просвет равен 125 миллиметрам. Данный показатель дает возможность эксплуатировать мотоцикл практически на всех типах дорог (асфальтобетон, гравий, проселочные дороги и т. д.).
  • Длина мотоцикла составляет 200 сантиметров ширина 85 сантиметров, а высота двухколесного друга равна 120 сантиметров. Благодаря таким параметрам на мотоцикле вполне комфортно могут располагаться два человека.
  • Масса двухколесного транспортного средства составляет 122 килограмма. При на грузке в 160 килограмм он сохраняет свои ходовые качества.
  • Модель оснащена одноцилиндровым двухтактным двигателем карбюраторного типа, рабочий объем которого составляет 173 сантиметра кубических.
  • Мощность двигателя равна 15 л/с и при этом максимальная скорость равна 105 километров в час.
  • Расход топлива на сто километров пути составляет 4,2 литра, что на 300 миллилитров меньше чем у предшественника.
  • Топливный бак вмещает 14 литров бензина.
  • КПП четырех ступенчатая, переключение скоростей осуществляется с помощью специальной педали.
  • Сцепление у мотоцикла многодисковое находящееся в масленой ванне. Управление сцеплением осуществляется с помощью правой руки.
  • Основой рамы мотоцикла служит металлическая труба, на которой располагаются все компоненты.
  • Система торможения механическая барабанного типа, благодаря чему уменьшается общая масса и упрощается обслуживание.
  • Тормозной путь при скорости 60 километров в час составляет 20 метров, что достаточно хороший показатель.
  • Имеется противоугонная система, функционирующая посредством блокировки руля.
  • В отличие от предшественника руль у данной модели может менять положение, что делает езду более комфортной для мотоциклистов практически любого роста.
  • Система электропитания работает от 12 вольт и имеет 65-ти ваттный генератор. Это в совокупности позволило установить более современные световые приборы и улучшило запуск двигателя.
  • Подвеска мотоцикла представлена передней телескопической вилкой и задней маятниковой системой.
  • Колеса модели, спицованные 16 дюймов в диаметре.
  • Передняя фара соответствовала современным европейским требованиям по светопередаче.

Блог им. Freemann → Продубас к истокам 2014. День второй.

День первый. Начало.День третий и четвёртый. Киров.День пятый. Котельнич.День шестой. Нижний Новгород.День седьмой и восьмой. Ковров — родина Восходов.День девятый и десятый. Домой.День второй. Утренние сюрпризы и пельмени с “пистиками”.
Второй день начался с сюрпризов. Утром, вылезая из палатки, я заметил за деревьями покосившийся небольшой заборчик. Подойдя поближе, я малость опешил — заборчик огораживал характерный вытянутый холмик: могилу. Ни креста, ни памятника не было. Осмотревшись по сторонам, других подобных объектов не увидел. Хорошенькое место я выбрал себе для ночлега, около могилы. То ли из-за сумерек, то ли из-за усталости я совершенно ее не заметил. Быстро позавтракав и собрав палатку, я отправился восвояси от этого места. Проехав буквально километра 2-3 выскочил на какой-то поселок, названия которого я не запомнил. До сих пор мучаюсь сомнениями: ночевал я под Пельмин Бором или под Серебрянкой?Река Весляна. На том берегу деревня Давыдово

Модификации

Мотоцикл “Восход” долгое время выпускался без каких-либо усовершенствований, его технические характеристики в целом соответствовали требованиям потребителей. Однако были и нарекания, некоторые покупатели высказывали мнение, что машина очень шумная и неустойчивая на дороге. И хотя эти замечания носили единичный характер, они возымели действие.

В 1972 году конструкторское бюро завода в Коврове приступило к модернизации “народной” модели. Мотоцикл “Восход” стал называться “Восход-2”, а спустя пять лет с конвейера сошел “Восход-2М”, который выпускался с 1977 по 1979 год. Радикальные изменения в конструкции новой машины коснулись, в основном, двигателя. При объеме цилиндра 173,7 куб. см мощность возросла до 14 “лошадок” за счет модернизированной головки цилиндра и расширенной конфигурации перепускных каналов. Степень сжатия составила 9,2 единицы. Скорость возросла до 105 км/час. Новый мотор потребовал высокооктанового топлива, в паспорте машины вместо бензина А72 обозначили А93.

В 1979 году мотоцикл “Восход-2М” был переименован. Он стал называться “Восход-3”. Модель выпускалась до 1983 года, а затем появилась новая, последняя модификация. Это был мотоцикл “Восход-3М”, который завершил модельный ряд легких двухколесных машин Ковровского завода. Этот последний представитель достойного семейства до сих пор считается лучшим в своем классе.

Основные достоинства модели

Среди основных преимуществ такого транспортного средства можно выделить:

  • большую долговечность. Мото Восход практически не ломается. Исключение лишь составляют случаи неправильной эксплуатации транспортного средства;
  • низкий расход топлива даже во время езды в городских условиях или по пересеченной местности. При этом байк работает даже на недорогих марках горючего;
  • большой объем топливного бака. Полного бака вполне хватит, чтобы без остановки преодолеть около 500-600 км дороги;
  • доступ к запчастям. Даже сейчас найти подходящие комплектующие к байку Восход 2 М не составит проблемы;
  • доступную стоимость. Цена на модель достаточно невысокая, так что позволить себе ее могут практически все;
  • отличную тормозную систему, что является гарантией безопасности во время езды на этом железном коне.

Промежуточная ступень между Восходом-3М и новым семейством ЗДК

Мотоцикл Восход-3М-01

Думается, ни для кого не секрет, что поставить на конвейер абсолютно новую модель — дело достаточно сложное. Как правило, надо закупать и монтировать новое оборудование, реконструировать старое производство. Это трудоемко, дорого, а надо еще и план выполнять. Именно поэтому большинство мото- и автозаводов переходят на новую технику постепенно, шаг за шагом, вводя новые узлы в серийную продукцию. Так появляются переходные модели.

Представляемый «Восход-3М-01» — как раз такая промежуточная ступень между хорошо знакомым «Восходом-3М» и новым семейством ЗДК (с ним мы познакомим вас позже).

Владельцам мототехники ковровского завода будет интересно узнать о конструктивных особенностях этого мотоцикла, уровне унификации с предыдущими моделями.

Основное отличие — новый двигатель. При том же рабочем объеме (175 см3) его мощность повысилась до 10,7 кВт, при этом несколько умерился аппетит. Картер, цилиндр и его головка стали другими. Изменения картера, однако, не затронули мест крепления двигателя к раме, поэтому его можно поставить на предыдущие модели — «Восход-2, 2М, 3, 3М». Правда, при этом понадобятся новые глушители шума выпуска (он теперь один) с выхлопной трубой и гайками и шума впуска. Если же ставить этот двигатель на модель с 6-вольтовым электрооборудованием (2, 2М, 3), придется заменить генератор 43.3701 или 80.3701 на Г-427. Посадочные места генераторов унифицированы.

На новом цилиндре увеличена площадь охлаждающих ребер, на головке они расположены горизонтально. Это уменьшило теплонапряженность деталей цилиндро-поршневой группы и снизило уровень шума. Увеличение высоты цилиндра позволило удлинить продувочные каналы. Теперь их, к тому же, стало пять, улучшилась продувка.

Чтобы снизить расход топлива и уменьшить частоту вращения коленчатого вала, соответствующую максимальному моменту, во впускном канале установлен обратный пластинчатый клапан.

В поршне отверстие под палец смещено на 7 мм вверх, ближе к днищу, то есть к центру тяжести, что снизило стук при «перекладке» поршня в мертвых точках,

Остальные механизмы: пусковой, переключения передач, сцепления, а также коробка перемены передач взяты полностью с двигателя мотоцикла «Восход-3М».

Оригинальная деталь нового двигателя — коленчатый вал. Теперь у него маховики выполнены заодно с цапфами, это исключило возможность проворота первых относительно вторых (такое раньше иногда бывало). Все геометрические размеры остались без изменения, и его можно использовать на предыдущих моделях.

Снижение уровня шума выпуска достигается за счет новой акустической системы, сделанной, как обычно, в виде камер и резонансной трубки, увеличивающих путь прохождения выхлопных газов и уменьшающих их скорость. Для снижения шума (на 1,5 ДБ), излучаемого корпусом глушителя, в его передней мощностной части установлена двойная стенка.

Что касается деталей ходовой и экипажной частей, то здесь изменения затронули переднее крыло, седло, появилось некоторое дополнительное оборудование.

Вилка по своим техническим параметрам и присоединительным размерам аналогична старой. Иной стала конструкция только траверс. На верхней имеются два конусных отверстия, в которых располагаются упругие втулки для подрессоривания руля. Такую траверсу вместе с элементами крепления можно устанавливать на переднюю вилку мотоциклов начиная с «Восхода-2М». Чтобы руль не проворачивался в хомутах, на нем сделана накатка, а для повышения жесткости введена перемычка.

Мотоцикл «Восход-3М-01» будет выпускаться с двумя вариантами передних щитков: серийным стальным, на подвижных трубах и новым пластмассовым. Для последнего используется другая нижняя траверса, в которой имеется 4 отверстия его крепления. А это, в свою очередь, потребовало упора вилки, приваренного к переднему подкосу рамы. Новый упор позволяет устанавливать любой вариант траверсы (в том числе и с ранее выпущенных моделей). Использование новой траверсы вместе с пластмассовым передним щитком на мотоциклах «Восход-3, 3М» потребовало бы переделки упора вилки. Делать это не рекомендуется, поскольку в этом случае возможно повреждение переднего подкоса, самого нагруженного элемента рамы.

Для придания мотоциклу более современного внешнего вида несколько изменена форма задней части седла.

Обтекатель, дуги безопасности, задний багажник можно ставить и на другие модели. Багажник будет выпускаться в двух вариантах: с боковыми полками и без них.

Мотоцикл снабжен боковым упором. Желающие могут купить центральную подставку модели «Восход-ЗМ» и оснастить ею новый мотоцикл самостоятельно, кронштейн на раме сохранен.

Д. ЮДИН, инженер

Схема электрооборудования мотоцикла Иж Планета Спорт

Схема электрооборудования мотоцикла Иж Планета Спорт

Хай! Усовершенствованная схема мотоцикла Иж Планета спорт на vse-o-moto.com не только бросается в глаза, но также имеет небольшой аналитический обзор. Мы поговорим о том, что сделали конструкторы-проектировщики ИжМаша, дабы этот советский кроссовый железный конь выгодно отличался от других совкобайков. Отметим, что в электронике вышеуказанного мото была существенно улучшена фиксация, а также четкость срабатывания всех включателей/переключателей на рулевой части байка.

А знали ли вы, что Иж Планета Спорт – это первый байк из Ижевска, что выпустился с 12-вольтовым оборудованием системы зажигания. Отметим, что большая часть электрооборудования в схеме Ижа спортивного является унифицированным с другим Ижевским мото – «Юпитер 4». К примеру, это касается генератора, указатели поворотов, спидометр, оптическая часть фары, задний «стоп», АКБ, т.д.


Среди особенностей электроники данного двухколесного можно увидеть невиданные до этого приборы привели. Их наличие и усложнило схему спортивной Планеты.

Разъяснения к схеме мотоцикла Иж Планета Спорт:

1) Лампочка режима стояночного света.2) Главная лампочка переднего света.3) Контрольная лампочка работы нейтральной передачи.4) Резистор.5) Контрольная лампочка масляного давления.6) Реле указателей поворотов.7) Блок развязки с диодами.8) Лампочка для освещения циферблата спидометра.9) Замок зажигания мотоцикла.10) Передние указатели поворотов.11) Включатель/выключатель фары, а также аварийный выключатель зажигания мотоцикла.12) Включатель/выключатель стоп-сигнала на ручной тормозной системе.13) Регулятор реле.14) Включатель/выключатель лампочки нейтральной передачи.15) Контрольная лампочка включения дальнего света.16) Контрольная лампочка работы указателей поворотов.17) Контрольная лампочка включения и работы генератора.18) Устройство воспроизведения звукового сигнала.19) Переключатель между видами света, а также указателями поворотов. Здесь есть и кнопка включения сигнала звукового. 20) Свеча зажигания мотоцикла.21) Катушка зажигания мото Иж Планета Спорт.22) Включатель/выключатель стоп-сигнала на ножной тормозной системе.23) Генератор мотоцикла.24) АКБ (аккумулятор).25) Предохранитель.26) Выпрямитель.27) Датчик масляного давления.28) Задние указатели поворотов.29) Фонарь задний.

Характеристики:

Общие данные

(1977—1979 гг.)

База мотоцикла – 1300 мм

дорожный просвет – не менее 135 мм

Габаритные размеры мотоцикла:

длина – не более 2000 мм

ширина (без дополнительного оборудования) – 690 мм

высота (без дополнительного оборудования) – 1090 мм

Масса сухая – не более 119 кг

Максимальная нагрузка на мотоцикл (включая водителя) – 155 кг

Максимальная скорость движения (после обкатки) – не менее 105 км/час

Контрольный расход топлива на 100 км пути – не более 4,4 л.

Наименьший расход топлива на 100 км пробега мотоцикла – 2,8 л.

Тормозной путь со скорости 30 км/час – не более 7 метров.

Двигатель

Тип двигателя – двухтактный карбюраторный с кривошипно-камерной продувкой

Число цилиндров – один

Ход поршня – 58 мм

Номинальный диаметр цилиндра – 61,72 + 0,03 мм

Рабочий объем цилиндра – 173,7 см в кубе

Степень сжатия – 9,0-9,2

Система смазки – совместно с топливом

Охлаждение – воздушное

Карбюратор – К – 36

Воздушный фильтр – фильтрующий элемент из полиуретанового поропласта, контактно – масляный

Максимальная мощность двигателя при 5200-5400 об/мин коленчатого вала – 14 л.с.

Максимально крутящий момент – не менее 1,75

Топливо для двигателя – смесь бензина и масла в пропорции 20:1 в период обкатки и 25:1 при дальнейшей эксплуатации, бензин с октановым числом 93,
допускается с октановым числом 76, с соответствующей регулировкой опережения зажигания

Система зажигания – бесконтактная, электронная, от генератора переменного тока.

Силовая передача

Сцепление – многодисковое в масляной ванне с числом дисков: ведущих (пластмассовых)- 7, ведомых(металлических)- 8

Управление сцеплением – ручное

Коробка передач – двухходовая, четырехступенчатая

Переключение передач – ножное

Передача от двигателя к сцеплению – втулочно-безроликовая цепь ПВ 9,525-1100-44 звена

Передаточное число двигатель-сцепление – 2,07

Передача от коробки передач к заднему колесу – втулочно-роликовая цепь ПР-12,7-1800-2

Передаточное число коробка передач – заднее колесо – 2,93

Общие передаточные числа в коробке передач:

на 1 передаче – 3,04

на 2 передаче – 1,993

на 3 передаче – 1,482

на 4 передаче – 1 (прямая)

Общие передаточные числа(от двигателя к заднему колесу):

на 1 передаче – 18,42

на 2 передаче – 12,08

на 3 передаче – 8,98

на 4 передаче – 6,06

Ходовая часть

Рама – трубчатая, сварная

Передняя вилка – телескопическая, с пружинно-гидравлическими амортизаторами, xод 160 мм

Подвеска заднего колеса – маятниковая, с пружинно-гидравлическими амортизаторами, xод 55 мм

Колеса – взаимозаменяемые с перестановкой тормозных барабанов

Шины – 80-405(3,25 на 16) ГОСТ 5652-72

Тормоза – колодочные с раздельным механическим приводом на каждое колесо

Управление тормозами:

передним – ручное

задним – ножное

Электрооборудование

Генератор – тип Г-427, однофазный синхронный с возбуждением от постоянного магнита, мощность 60 ват, номинальное напряжение 7 вольт

Трансформатор высоковольтный – Б-300 Б

Коммутатор электронный – КЭТ-1,тиристорный с накоплением энергии в емкости

Дроссель цепи ламп городской езды,подсветки спидометра и номерного знака – ДР-100

Реле-прерыватель указателей поворота – тип РС-421,тепловой

Звуковой сигнал – тип С-34 электромагнитный вибрационный

Фара – ФГ-130 (с лампами А6-32+32 и А6-2) ГОСТ 2023-75

Центральный переключатель – 124005490201(с ключом автомобильного типа

Переключатель света с кнопкой звукового сигнала – П-200

Указатели поворотов – 125005590001(с лампой А6-6) ГОСТ 2023-75

Переключатель указателей поворота – П-201

Выключатель сигнала тормоза – ИК-854

Задний фонарь – ФП-246(с лампами А6-3 и А6-15) ГОСТ 2023-75

Свеча искровая зажигательная – А-23 ГОСТ 2023-75

Лампа подсветки спидометра – А6-1

Спидометр со счетчиком пройденого пути – СП-31 ГОСТ 1578-76

Соединительная колодка проводов – 124001592101 трехклемная

Экранный наконечник свечи – тип А-14

Заправочные емкости

Топливный бак – 12 л

Коробка передач – 500 см в кубе

Передняя вилка – 165 см в кубе в каждое перо

Пружинно-гидравлические амортизаторы заднего колеса – 33 см в кубе в каждый амортизатор

Данные для регулировки и контроля

Опережение зажигания до ВМТ – 2,5-3,0 мм

Зазор между электродами свечи – 0,6-0,7 мм

Зазор между сердечником катушки и магнитом датчика – 0,3±0,05

Давление в шинах:

переднее колесо – 1,5 кгс/см

заднее колесо – 2 кгс/см

Свободный ход рычага сцепления – 5-10 мм на конце рычага

Свободный ход рычага ручного тормоза – 5-10 мм на конце рычага

Свободный ход троса дросселя и корректора – 1-2 мм

Свободный ход педали ножного тормоза – 10-15 мм на конце педали

Образца 1991 года

Об этой модели завода имени Дегтярева журнал уже информировал читателей (ЗР, 1990, №8-9). К сожалению, серийный выпуск мотоцикла в 1990 развернуть не удалось. Была изготовлена лишь опытно-промышленная партия. И вот, наконец, в нынешнем году производство этой машины начато. Об отличиях серийного «Восхода-3М-01» от образца, ранее нами представленного, рассказывает начальник мотоциклетного КБ завода Ю. ГРИГОРЬЕВ.

Изменений в конструкции машины немало. Прежде всего это новый двигатель от перспективной модели ЗДК-175. Ребра на его цилиндре и головке оформлены в нетрадиционном для нас виде — горизонтальные на обеих деталях со вставками из термостойкой резины, призванные гасить возникающую на определенных режимах вибрацию.

Новый облик двигателя, самого заметного узла машины, придал новые черты и мотоциклу в целом. Но помимо этого изменилась и конструкция мотора. Картер теперь с низкой горловиной для установки цилиндра. И перепускные каналы не в горловине, как было прежде, а в теле цилиндра. В результате удалось повысить точность исполнения перепускных каналов — правильность их геометрических размеров определяет совершенство продувки цилиндра. Кстати, теперь вместо двух продувочных каналов — пять. Выпускное окно лишь одно.

Другое новшество — пластинчатый клапан на впуске. Он предотвращает обратный выброс рабочей смеси и повышает крутящий момент в диапазоне средних оборотов, улучшает экономичность. Кроме того, с внедрением этого клапана удалось снизить токсичность отработавших газов.

Изменена конструкция поршня. Диаметр цилиндра увеличен до 62 мм и стал соответствовать требованиям ГОСТа. Напомним, что ход поршня у «Восхода-3М» был 58 мм. Теперь он скорректирован с новым диаметром (чтобы сохранить традиционный рабочий объем 174 см3) и стал равен 57,6 мм.

В четырехступенчатой коробке изменено передаточное число третьей передачи: 1,49 вместо 1,482. В задней передаче цепь ПВ-9 удлинена на два звена по сравнению с «Восходом-3М» (их стало 114).

Мотоцикл «Восход-3М-01» — первый этап к освоению принципиально новой модели «ЗДК-175», и он несет уже некоторые ее узлы. В частности, это передняя вилка с траверсами новой конструкции и резиновым элементом, снижающим вибрацию руля. Ход вилки— 160 мм. У мотоцикла новый руль спортивного типа с перемычкой, боковой упор, декоративный, отформованный из пластика АБС, обтекатель фары. Обязательными стали дуги безопасности. Появились удобные боковые багажники.

В этом году планируется выпустить 80 тысяч машин модели «3М-01». Ее розничная цена 1300 рублей.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
