Замена 6 вольтового генератора Явы на 12 вольтовый от ИЖа

Работы по переделке

Приступаем к непосредственной работе на Яве.

Инструкция по переделке будет следующей:

Прикручиваем планшайбу болтами М6. Используем только с утапливаемыми заподлицо головками, поскольку обычные болты будут мешать работе ротора.

Установка планшайбы

Устанавливаем ротор и проверяем его вращение. Он должен свободно и без люфтов прокручиваться на оси.

Если планшайба установлена правильно – ротор будет свободно вращаться

  • Зажимаем его вместе с фланцем под модулятор с помощью болта.
  • Монтируем статор. Вначале выводим клемму центра обмоток статора – она потребуется для реле контрольной лампы работы генератора.

Выводим клеммы для подключения автомобильного реле от ВАЗ 2101 на контрольную лампу

  • Подключаем провода.
  • Устанавливаем пластину-прерыватель.

Установка пластины. Данный вариант выполнен с датчиком Холла

На этом все. Остается только проверить работоспособность нашей модернизации, для чего запускаем двигатель со снятой крышкой. При необходимости, выставляем и регулируем угол зажигания.

Особенности электрооборудования

По многим параметрам узлы и агрегаты чешского мотоцикла были схожи с отечественными изделиями, но при этом отличались:

  1. высоким качеством;
  2. поразительной износостойкостью;
  3. ремонтопригодностью и длительным ресурсом.

В те годы мотоциклы Ява были в дефиците, поэтому нередко продавались с рук. И при этом, цена оставалась достаточно высокой. Новые владельцы могли тут же садиться за руль и эксплуатировать технику без всяких ограничений, поскольку:

  1. проводка на Яву не требовала ухода;
  2. двигатель имел значительный моторесурс;
  3. амортизаторы и подвеска имели достаточно высокий запас прочности;
  4. расходные материалы требовались не чаще, чем предусмотрено техническим регламентом.

Однако, производитель постоянно модернизировал свои модели мотоциклов, и каждый раз вносил изменения в узлы и агрегаты. В частности, в разные годы на территорию СССР поставлялись:

  1. модель 559-07 выпускалась с 1969 года под именем «JAWA 250» и представляла собой вариант с 250 кубовым мотором, выдававшим мощность в 12 л.с. с 6В оборудованием;
  2. модель 634 (01-04) выпускалась с 1973 года под именем «JAWA 350» и представляла вариант с увеличенным до 350 куб. см мотором мощностью 16 л.с., рассчитанным на работу с 6В оборудованием;
  3. модель 634 (01-08) выпускалась с 1977 года под именем «JAWA 350», но уже в исполнении с 12-ти вольтовым оборудованием и на 16-ти дюймовых колесах;

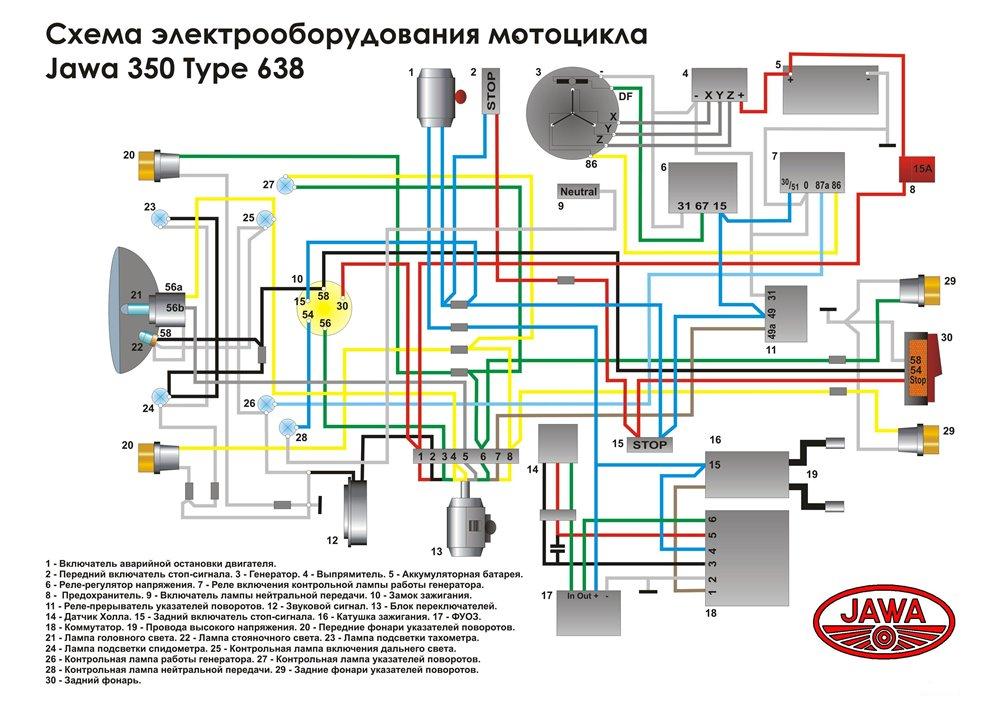

  4. модель 638 выпускалась с 1986 года под именем «JAWA 350». Имела лишь визуальные отличия по форме рамы и оснащалась 18-ти дюймовыми колесами (см.схему проводки Ява 638);
  5. модель 640 представляла собой последнюю модификацию, которая официально поставлялась в нашу страну. Также была рассчитана на работу 12-ти вольтового оборудования и имела отличия в дизайне и подвеске.

Оборудование 6W

Первые 8 лет поставок из Чехословакии, мотоциклы JAWA укомплектовывались оборудованием, рассчитанным на ток в 6В.

На представленной выше схеме есть отличия, связанные с модификацией. В частности, у модели JAWA 634.8.00 отсутствуют:

  1. контрольная лампа указателей поворотов;
  2. контрольная лампа нейтрали в коробке передач;
  3. конденсаторы с прерывателями.

На последующих мотоциклах эти электрические детали устанавливались в заводских условиях. А отечественные умельцы самостоятельно доукомплектовывали своих «железных коней», используя новую схему.

Различия в вольтаже не являлись препятствием для владельцев, которые нередко самостоятельно переоборудовали электропитание мотоцикла с 6В на 12В. При этом требовалось:

  1. заменить генератор на новый шестиполюсный с системой самовозбуждения электрического тока, позволявшей эксплуатировать мотоцикл с полностью разряженной аккумуляторной батареей;
  2. заменить лампы накаливания на более мощные;
  3. установить бесконтактное электронное зажигание;
  4. заменить высоковольтные провода.

Оборудование 12W

Позже производитель признал перспективность 12-ти вольтового оборудования и стал комплектовать им свои изделия. Благодаря этому:

  1. на мотоциклах появилось электронное зажигание;
  2. изменение схемы генератора позволяло эксплуатировать транспортное средство без аккумуляторной батареи (в дневное время суток);
  3. увеличился световой поток головного освещения и повысилась яркость габаритных огней.

К особенностям 12 вольтового оборудования можно отнести двухполярное реле поворотов, ранее не встречавшееся на мотоциклах. Схема его работы построена на принципе разности токов потребления контрольной лампы (6Вт) и лампами указателей поворотов (21Вт):

при включении правого поворота «+» с генератора или АКБ попадает в правую цепь поворотов, проходя через выводы двухполярного реле;

  • при этом ток подается на правую переднюю и заднюю правую лампу поворотов;
  • непосредственно контрольная лампа одним контактом подключена к правой цепи поворотов, а другим – к левой цепи поворотов. При включении правого поворота на контрольную лампу подается «+», а в левой цепи контрольной лампы для другого контакта появляется «-», поступающий через нить накаливания левой лампы цепи поворотов (см. также схему электропроводки Ява 350).

https://youtube.com/watch?v=icGYpxkA11o

ИЖ в качестве донора запчастей

Рассмотрим, к примеру, переход с 6 вольт на 12-ти вольтовую схему электрооборудования, причем, детали для такой переделки мы позаимствуем от мотоцикла ИЖ – благо их достаточно много продается на постсоветском пространстве.

Проводка на Яву при этом останется прежней – если ее состояние удовлетворительное, а вот лампы и катушку придется заменить. Но зато вы получите более мощную систему, что отразится на всех характеристиках мотоцикла.
Схема с расшифровкой

Причины переделки:

  • Устранение слабого света фары – явление, свойственное всем Явам с 6В оборудованием;
  • Устранение недозарядки аккумулятора при продолжительной езде с малыми оборотами;
  • Поломки и отказы вследствие износа родных 6V деталей;
  • Отсутствие возможности приобретения оригинальных узлов и расходных материалов;

Что берем у отечественного мотопрома

Вам предстоит «вживить» отечественные детали в схему Явы

Фактически от ИЖа нам потребуется минимальный набор деталей:

  • реле-регулятор, обозначен на фото ниже под №1;
  • ротор генератора (под №2);
  • обмотки статора (под №3);
  • подающий провод к замку зажигания на клемму 54 (под №4).

Заказные детали

Планшайба для генератора – ее можно заказать у знакомого токаря

Без помощи токаря не обойтись. А раз так, то начните с его поиска по знакомым или по газетным объявлениям.

Ему вы закажете:

  • Переходную шайбу (планшайбу) для установки генератора;
  • Доработку статора – обращенную к коленвалу сторону придется укорачивать;
  • Проточку посадочного места.

На видео ниже демонстрируется работа мотоцикла Ява с генератором от ИЖ на 12 вольт.

Именно такой результат и получится, если придерживаться предлагаемой процедуры модернизации вашей Явы.
