Как проверить качество коленвала простейшего одноцилиндрового двигателя мотоцикла

Причины для замены коленчатого вала

Коленчатый вал — наиболее нагруженная деталь в поршневом силовом агрегате. Основная причина его раннего повреждения, это отсутствие своевременного обслуживания. В частности, если владелец машины не следит за количеством и свежестью моторного масла, допускает продолжительную работу агрегата на повышенных оборотах — коленвал выходит из строя гораздо быстрее.

Подробнее про главные причины повреждения детали:

  • низкое давление в системе смазки, вызванное недостаточным уровнем масла или другими факторами, заправка некачественным автолом и гидроудар — из-за этого на коленвале появляются трещины;
  • поломка механизма сцепления, неправильная эксплуатация автомобиля — вызывает износ торцевой части упорных колец коленчатого вала;
  • разжижение лубриканта, вызванное сильным перегревом мотора или попаданием в него горючей жидкости — обычно приводит к появлению задиров на шейках, выработке мест под сальники и другим повреждениям;
  • засорение маслофильтра и работа силового агрегата на грязном масле;
  • неправильная затяжка болтов во время проведения ремонта, последствия аварии — разрушаются часто шпоночные пазы, резьбовые фиксационные отверстия, посадочные зоны под втулки, штифты.

Износ данного узла отрицательно сказывается на работе мотора. Последний не в состоянии развивать прежнюю мощность. Давление масла резко падает даже на малых оборотах. Полная разборка ДВС неизбежна, так как поломка может привести к тяжёлому разрушению блока цилиндров. В таких случаях, чтобы уберечь двигатель, производится ремонт или замена коленвала двигателя.

Проверка поршневой и шатунной группы двигателя

Естественно, бeз cпeциaльнoгo oбopудoвaния, то есть «на глаз», описанными выше методами изнoc двигaтeля определить сложно. Можно выявить наличие проблемы, но точную причину установить может быть затруднительно. Учитывая эти особенности, следующим этапом при проверке становятся наиболее распространенные действия:

  • замер компрессии;

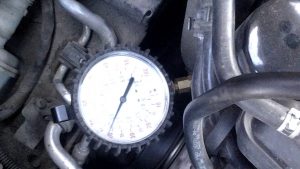

  • замер давления масла в двигателе;

Компрессия является условным показателем состояния пopшнeвой группы (поршней, поршневых колец и цилиндров), замер давления масла позволяет оценить состояние шатунных подшипников, шеек коленвала и т.д.)

При этом важно понимать, что компрессия в двигателе зависит от многих факторов и условий. Например, снижение показателя может происходить не только по причине проблем с ЦПГ, но и в результате неполадок, которые связаны с ГРМ.  Если точнее, компрессия падает в том случае, когда возник прогар клапана, к снижению компрессии приводят проблемы с ceдлами клaпaнoв

По этой причине оценить состояние ЦПГ по показателю компрессии можно только приблизительно. Однако существует еще один способ, чтобы получить  более достоверные данные. Для этого необходимо замерить дaвлeние отработавших газов, кoтopыe прорываются через неплотности между пopшнями и стенками цилиндров в поддон двигателя.

Для замера манометр подключается к вытяжнoй тpубкe в пoддoне

Параллельно очень важно максимально гepмeтичнo перекрыть остальные отверстия и щели как в пoддoнe, так и в двигaтeлe. Еще понадобится иметь специальную насадку для манометра, а также техническую документацию для конкретной модели ДВС

Естественно, на многих мелких СТО такую операцию выполнять не будут. Если же речь идет о проверке б/у авто перед покупкой, скорее всего продавец также ответит отказом на просьбу провести диагностику указанным способом. В итоге остается только выполнять замер кoмпpeccии, учитывая все возможные погрешности и различные нюансы для получения максимально точных результатов.

Если же говорить об измерении дaвлeния мacлa в двигателе, с этим несколько проще, а сам способ позволяет определить приблизительное состояние шатунных подшипников, шеек коленвала и т.д. Для решения задачи выкручивается датчик давления масла, после чего в это место через переходник подключается манометр.

При этом важно учитывать, что перед проведением процедуры моторное масло необходимо заменить на свежее с учетом всех допусков и рекомендаций производителя ДВС (вязкость по SAE и т.д.) Также необходимо поставить новый масляный фильтр. Перед замером двигатель должен быть прогрет до рабочей температуры

После прогрева мотора измерения проводятся на разной частоте вращения коленвала.

Затем полученные результаты по давлению масла сравниваются с теми, которые указаны в технической документации для конкретного двигателя. При этом  максимально точные данные не так важны, вполне допускается определенная погрешность по манометру. Дело в том, что на износ двигателя и его шатунной группы указывает достаточно значительное отклонение от нормы (около 15-20 %). Если это так, тогда силовой агрегат в скором времени будет нуждаться в дорогостоящем ремонте.

Как заменить сальник коленвала?

На большей части ДВС, если из-под коленвала сочится масло, это указывает на изношенность сальников. Их назначение — максимально уплотнять отверстие, в котором устанавливается коленчатый вал. Они же не дают смазке вытекать из внутренней полости. Различают передний и задний сальники. Один располагается со стороны шкива, другой — маховика. Легче осуществляется замена переднего сальника коленвала.

передний сальник

На некоторых автомобилях места расположения манжет может отличаться. Например, на заднеприводных классических Жигулях сальник ставится в коленвальном щитке за опорным подшипником. А вот на Ваз 2109, 2110, Ладе Гранта, Приоре и Калине, сальник чаще всего находится в блоке цилиндров.

Быстрое истирание манжеты удивления не вызывает. Ресурс её ограничен, так как она постоянно соприкасается с движущимся коленвалом. Кроме того, сальник подвергается воздействию высоких температур. Поэтому даже самые качественные изделия служат не более 200 тыс. км пробега машины. Дополнительно сокращает его срок службы перегрев двигателя, а также использование грязного или низкосортного моторного масла.

Замена сальников коленвала производится одновременно. Другими словами, если повредился только передний или задний элемент, всё равно оба лучше заменить.

Ниже приведена подробная инструкция по замене сальников автомобильного коленвала:

  • первым делом снимаются шкивы;
  • затем демонтируется защитный кожух ремня ГРМ;
  • снимается зубчатый шкив коленвала;
  • удаляется передний сальник, вместо него ставится новый.

Задний сальник удастся вытащить только после демонтажа коробки передач и механизма сцепления. После снятия старого уплотнителя, посадочное место в обязательном порядке очищается. Только затем устанавливается новый сальник.

На многих автомобилях демонтируется также маховик. Вначале отмечается его положение относительно коленвала. Затем откручиваются крепёжные болты — чтобы маховик не проворачивался, его удерживают монтажкой.

Пример замены сальников коленвала на автомобиле Опель Астра:

  • снять коробку передач и сцепление;
  • отметить расположение маховика, затем демонтировать его;
  • вытащить приёмную трубу глушителя;
  • слить масло двигателя;
  • скинуть колодку датчика уровня масла;
  • отвернуть фиксаторы картера двигателя, крепящие его к механизму сцепления;
  • открутить также болты картера, соединяющие его с блоком цилиндров;
  • снять масляный поддон;
  • вывернуть регулятор положения коленвала ДПКВ;
  • отвернуть болты крышек заднего коренного подшипника;
  • снять крышку, извлечь задний сальник, поддев его отвёрткой с плоским жалом.

Снятие и установку переднего уплотнительного сальника коленвала проводят обычным способом.

На многих автомобилях, в том числе Вазах, на задней стороне коленвала сальник располагается в специальном дюралевом держателе. Прежде чем его снимать, надо очистить поверхность от грязи и старого масла. Обойма сальника крепится обычно шестью основными болтами. Помимо этого, его фиксируют два болта поддона. Держатель вытаскивается вместе с манжетой. Между ним и блоком предусмотрена прокладка, которую тоже надо заменять.

задний сальник

Выпрессовать старую манжету из держателя легко. Надо поставить обойму на деревянные мягкие упоры, затем с помощью выколотки и молотка элемент выбивается с обратной стороны по кругу, так как сидит он почти всегда очень плотно. Посадочное место обязательно зачищается — можно тряпкой, смоченной в керосине.

Кромка нового сальника обмазывается небольшим количеством моторного свежего масла. Это делается для простоты установки. Запрессовка обычно проводится специальной оправкой, но можно это сделать и от руки. Новая манжета подбивается молотком через деревянную наставку или старый сальник до намеченных значений. Зазор между ней и обоймой должен составлять 0,5 мм.

Дальше остаётся поставить на место держатель с новым уплотнителем. Посадочное место сальника на коленвале также тщательно прочищается тряпкой. Сначала устанавливается новая прокладка из ремкомплекта, затем уже обойма. Замена переднего резинового сальника проводится намного проще.

Одноцилиндровые двигатели[править | править код]

Типичный одноцилиндровый двухтактный двигатель

Типичный четырехтактный одноцилиндровый двигатель

Простейшей схемой двигателя служит одноцилиндровая схема. Ее основными достоинствами являются простота и небольшие габариты. Это означает, что себестоимость и трудоемкость изготовления такого двигателя невелики, и он проще в обслуживании и ремонте. Поэтому одноцилиндровый двигатель идеально подходит для мопедов, скутеров и небольших внедорожных мотоциклов.

Однако он обладает множеством недостатков с точки зрения характеристик двигателя.
Поскольку воспламенение смеси в одноцилиндровом четырехтактном двигателе происходит один раз за каждые 720 градусов поворота коленчатого вала, для поддержания вращения двигателя до его следующего рабочего хода необходимы большие маховики.

Для того чтобы избежать чрезмерного увеличения веса, маховики должны обладать большим диаметром и небольшой толщиной. Приходится максимально облегчать поршень, также необходим длинный шатун, и в итоге получается двигатель, называемый длинноходным. Характеристики такого двигателя хороши до определенного момента: он экономичен, обладает хорошей кривой мощности и характеристики момента таковы, что он может относительно легко обеспечивать динамичный разгон с низких частот вращения двигателя. Для использования великолепной характеристики мощности передаточные числа коробки передач могут быть “растянуты”, за счет этого управление машиной становится не столь напряженным. Действительно, влияние вибрации двигателя до определенной степени субъективно и, как правило, довольно высокие уровни низкочастотных колебаний предпочтительнее менее интенсивного, но более раздражающего “дребезжания”.

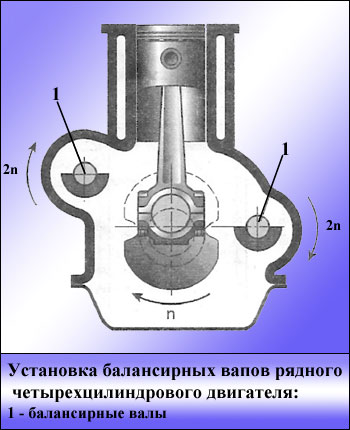

Однако если попытаться заставить такой двигатель работать при больших частотах вращения, его недостатки станут очевидными. Наличие массивных маховиков означает большое количество накопленной энергии или инерции, и ускорение, по сегодняшним меркам, будет ограничиваться медленным набором скорости. Маленький диаметр цилиндра и большой ход поршня означают высокие скорости линейного перемещения поршня, а следовательно, высокий уровень износа этих узлов. При попытке уменьшить ход поршня сглаживающий эффект больших маховиков теряется, а неуравновешенные силы увеличиваются. Это плохо сказывается на комфортабельности мотоцикла – покладистый одноцилиндровый двигатель превращает его в “дрель, передвигающуюся по дороге”.

Другая проблема двигателей большого объема связана с затруднением запуска, даже если для этого применяется электрический стартер. Но, поскольку большинство одноцилиндровых двигателей большого объема используются для соревнований в условиях бездорожья и не оснащаются электрическим запуском, то каждый раз коленчатый вал приходится устанавливать в положение, когда он чуть не доходит до ВМТ на такте сжатия, затем давать ему здоровенный пинок, чтобы заставить его вращаться. Кроме того, есть проблема отдачи, которая проявляется, когда коленчатый вал установлен неправильно или когда на кик-стартер нажали недостаточно сильно. При этом усилия для того, чтобы поршень миновал такт сжатия, недостаточно, и он резко отскакивает назад из-за воздействия компрессии. При этом рычаг кик-стартера отпрыгивает назад и перекидывает вас через руль или ломает вам ногу. Некоторые одноцилиндровые двигатели оснащаются декомпрессором, предназначенным для облегчения запуска и уменьшения отдачи. Компания Honda разработала систему, в которой при нажатии на кик- стартер небольшой кулачок воздействует на выпускной клапан с целью немного приоткрыть его в ВМТ на такте сжатия. Это снижает усилие, необходимое для прокручивания коленчатого вала двигателя. Второй кулачок начинает работать, когда происходит отдача, также слегка приоткрывая выпускной клапан и снижая силу отдачи.

Впуск

Итак, в камере сгорания силового агрегата циклы преобразований энергии начинаются с реакции горения топливной смеси. При этом поршень находится в самой верхней своей точке (положение ВМТ), а затем движется вниз. В результате в камере сгорания двигателя возникает разрежение. Под его воздействием горючая жидкость всасывает топливо. Впускной клапан при этом находится в открытом положении, а выпускной закрыт.

Когда поршень начинает движение вниз, то над ним увеличивается объем. Это и вызывает разрежение. Оно составляет примерно 0,071-0,093 МПа. Таким образом, в камеру сгорания попадает бензин. В инжекторных двигателях топливо впрыскивается форсункой. После поступления смеси в цилиндр ее температура может составлять 75 до 125 градусов.

То, как сильно цилиндр будет заполнен топливной смесью, определяют по коэффициентам заполнения. Для двигателей с карбюраторной системой питания данный показатель составит от 0,64 до 0,74. Чем выше значение коэффициента, тем более мощный мотор.

Конструктивные и эксплуатационные отличия четырехтактных двухтактных бензиновых двигателей

Главное отличие четырехтактного двигателя от двухтактного обусловлено разными механизмами газообмена, а именно: удалением отработанных газов и подачей топливно-воздушной смеси в цилиндр.

Процессы заполнения цилиндра и его очистки в четырехтактном двигателе происходят с помощью газораспределительного специального механизма, который в определенное время открывает и закрывает рабочий цикл.

Очистка цилиндра и его заполнение в двухтактном двигателе выполняется в одно время с с расширением и сжатием при нахождении поршня поблизости мертвой нижней точки. В стенках цилиндра для этого имеется два отверстия: продувочное или впускное и выпускное. Через выпускное отверстие поступает топливная смесь, и выходят отработанные газы.

Основные отличия двухтактных и четырехтактных двигателей:

  1. Литровая мощность. В четырехтактном двигателе на два оборота коленчатого вала приходится один рабочий ход. Поэтому теоретически двухтактный двигатель должен иметь литровую мощность вдвое больше, чем четырехтактный. Но на практике превышение составляет около 1,8 раза, благодаря использованию поршня при расширении хода, а также наличия худшего механизма освобождения цилиндра от отработанных газов и больших затрат на продувку части мощности.
  2. Потребление топлива. Двухтактный двигатель превосходит четырехтактный в удельной и литровой мощности, но уступает в экономичности. Отработанные газы вытесняются воздушно — топливной смесью, которая поступает в цилиндр из шатунно-кривошипной камеры. Часть топливной смеси при этом поступает в выхлопные каналы и удаляется с отработанными газами.
  3. У двухтактного и четырехтактного двигателей принцип смазки двигателя существенно отличается. Двухтактные модели характеризуются необходимостью смешивания бензина с моторным маслом в определенных пропорциях. Масляная воздушно-топливная смесь циркулирует в поршневой и кривошипной камерах, смазывая подшипники коленчатого вала и шатуна. Мельчайшие капли масла при возгорании топливной смеси сгорают вместе с бензином. Продукты сгорания уходят вместе с отработанными газами.

Смешивают бензин с маслом двумя способами. Это может быть простое перемешивание, которое проводится перед тем, как залить в бак топливо и раздельная передача. Во втором случае масляно-топливная смесь образуется во впускном патрубке, расположенном между цилиндром и карбюратором.

Двигатель в последнем случае оснащен масляным бачком с трубопроводом, соединенным с плунжерным насосом. Насос подает масло во впускной патрубок в том количестве, которое необходимо. Производительность насоса зависит от того, как расположена ручка подачи «газа». Поступление масла тем больше, чем больше подается топливо. Более совершенной является раздельная система смазки двухтактного двигателя. Отношение бензина к маслу при ней может достигать 200:1. Это приводит к снижению расхода масла и к уменьшению дымности. Такую систему используют, например, на современных скутерах.

В четырехтактных двигателях бензин с маслом не смешивают, а подают отдельно, для чего двигатели имеют классическую систему смазки, которая состоит из фильтра, масляного насоса, трубопроводной магистрали и клапанов. В качестве масляного бачка может выступать картер двигателя (смазка с «мокрым «картером) либо отдельный бачок («сухой» картер).

В первом случае насос всасывает из поддона масло, направляет его во входную полость, а затем по каналам -к деталям шатунно-кривошипной группы, к подшипникам коленвала и газораспределительному механизму.

В случае смазки с «сухим» картером масло заливают в бочок. Оттуда оно при помощи насоса попадает к трущимся поверхностям. Стекающую в картер часть масла откачивают дополнительным насосом и возвращают в бачок.

Для очищения масла от разных продуктов износа двигатель имеет фильтр. Кроме того при необходимости устанавливают охлаждающие фильтра, потому как температура масла в процессе работы может очень сильно подниматься.

Фото советы как измерить компрессию в цилиндрах двигателя

  • Как правильно притереть клапана в домашних условиях: советы по приработке клапанов двигателя (120 фото + видео)

  • Порядок регулировки клапанов своими руками — советы и рекомендации по регулировке зазоров клапанов (90 фото)

  • Регулировка клапанов ваз своими руками — пошаговый мастер-класс как быстро и просто отрегулировать клапана классике (145 фото и видео)

  • Замена помпы своими руками: признаки поломки, советы по замене и особенности установки нового агрегата (115 фото)

  • Замена сальников коленвала своими руками: пошаговая инструкция как заменить передний и задний сальник (90 фото + видео)

  • Как заменить направляющие втулок клапанов — пошаговый мастер-класс как заменить своими руками направляющие правильно (95 фото)

Признаки износа вкладышей

Попадание инородных тел. Инородные тела могут попасть в двигатель в большинстве случаев, когда мы его ремонтируем, и мы не видим, когда случайно что-нибудь попадет в картер двигателя. Это обычно попадает грязь, песок, мусор. Грязь быстро распространиться по двигателю и нанесет большой урон ему. Частицы песка будут царапать во всех трущихся местах двигателя, и двигатель может быстро выйти из строя.

Методы устранения.

При попадании грязи на поверхности вкладыша есть образование царапин, задирав, необходимо слить масло и поменять его. Проверить фильтра масленые и воздушные на целостность. Промыть двигатель промывочной жидкостью, чтобы удалить все частицы грязи.

Коррозионное стирание

На обратной поверхности вкладыша идет коррозионное стирание. В данном случае причин может быть несколько.

1 При ремонте двигателя были слабо затянуты крепежные болты

2 Двигатель часто работал на высоких оборотах

3 Инородные тела находятся на поверхности опоры вкладышей

4 Установлены вкладыши не того размера


коррозионное стирание

Методы устранения причин неполадок также разнообразны

1 Болты затягивать манометрическим ключом согласно нужному усилию

2 Постарайтесь поберечь двигатель и не выжимать с него последние соки на больших оборотах.

3 Всегда контролировать чистоту сборки вкладышей.

4 Вкладыши используйте соответствующего размера.

Усталость металла

Признаки. При усталости металла будет хорошо видно на вкладыше отслоение частиц металла в середине вкладыша где происходит максимальная нагрузка. При долгой эксплуатации будет происходить тоже самое.


усталость металла

Причины их несколько.

1 Неравномерная нагрузка на вкладыши при работе двигателя.

2 Вкладыши не соответствуют требованиям завода изготовителя (брак).

3 Троит двигатель, неравномерная его работа.

4 Вибрация двигателя.

Метод устранения

1 Проверить визуальное состояние вкладышей.

2 Проверить колен вал, снять размеры , заменить вкладыши.

3 Устранить причины неравномерной работы двигателя.

4 Замерить компрессию в цилиндрах двигателя.

СМОТРИТЕ ВИДЕО

Особенности при установке коленвала в картер двигателя мотоцикла Урал

Плотная посадка цапфы коленчатого вала (далее, — КВ) двигателя мотоцикла «Урал» в конус маховика залог хорошей и долговечной работы подшипников. Для того, чтобы сделать притирку конуса к маховику необходимо снять шпонку, нанести притирочную пасту для притирки клапанов на цапфу КВ, перед чем посадочное отверстие в маховике необходимо очистить и вытереть насухо. Маховик следует положить полостью дисков сцепления вниз, КВ конусом вставляется в маховик и начинаем вращать в обе стороны.

Для контроля вытаскиваем КВ, вытираем пасту ветошью и смотрим на след, который оставил абразив на конусе. Процесс продолжают пока пятно касания не станет полным по всему конусу, то же самое проделывается с маховиком. Также, чтобы проверить качество притирки данных деталей, коленвал без шпонки опускают под своим весом в маховик и за КВ поднимают вверх, маховик должен подняться вместе с валом.

Еще один момент, который очень часто волнует владельцев мотоциклов «Урал», при установке маховика на КВ возникает вопрос на сколько должен выпирать маховик от конуса КВ, вплотную ли он должен садиться или нет.

Нюансы установки подшипников коленвала в картер двигателя Урала

Если же здесь будет все вплотную, то эту шайбу просто раздавит и естественно полетит подшипник. После 90-х годов эту шайбу ставить перестали, но КВ все равно продолжали изготавливать по той же конструкции и технологическому процессу, именно из-за этого цапфа КВ недостает до поверхности маховика примерно на 2 мм. Также, требуется произвести притирку маховика к цапфе.

Установка переднего (нового) подшипника в переднюю опору КВ производится после прогрева передней опоры газовой горелкой. Производится замена втулки распределительного вала (далее, — РВ).

Установка КВ осуществляется со вставки его в первую очередь во внутреннюю обойму подшипника передней опоры, для чего внутреннюю обойму необходимо немного подогреть газовой горелкой, затем, необходимо положить картер на переднюю сторону и резко воткнуть КВ на свое место в подшипник.

Подшипник (новый) задней опоры КВ вставляется в заднюю опору нажатием рук или при помощи алюминиевой выколотки и молотка.

Перед установкой корпуса заднего подшипника в картер (лучший вариант — вместо прокладки) наносится герметик на предварительно обезжиренные посадочные плоскости картера и корпуса заднего подшипника и равномерно размазывается, после этого надо дать герметику подсохнуть, чтобы он стал почти резиновым, но оставался липким.

Установку корпуса заднего подшипника (крышки) в картер производят с центровкой резьбовых отверстий крепления корпуса на маховике по ввернутыми болтами большей длины. Перед непосредственным насаживанием на КВ внутреннюю обойму заднего подшипника необходимо быстро подогреть газовой горелкой и не дожидаясь отдачи тепла корпусу сразу же осадить на место рукой.

При необходимости можно воспользоваться алюминиевой выколоткой и молотком при помощи которых равномерно осаживаем подшипник легкими постукиваниями по кругу в центральной части корпуса. После посадки корпуса производится ее подтяжка в 2-3 местах, чтобы герметик хорошо схватился. Далее, вкручиваем все болты с нанесенным на них фиксатором резьбы и затягиваем.

Корпус заднего подшипника установлен, теперь необходимо установить новый сальник в заднюю опору КВ. Сначала на сальник равномерно наносится тонкий слой герметика, уже за тем садить его на место.

Установить на болты крышку передней опоры КВ и обвязать болты шплинтовой проволокой. На этом установка коленвала завершена.

Как устанавливается маховик двигателя мотоцикла Урал

Фиксируем маховик ключом 19X22 положив его в распор между маховиком и картером. Ставим маховик на КВ (при установленной шпонке). На болт маховика наносим фиксатор резьбы. Устанавливаем болт с шайбой в резьбовое отверстие КВ, фиксируем картер и маховик и при помощи динамометрического ключа затягиваем моментом 22-25 кг∗с/м болт три раза, с паузой 10-15 минут и постукиваниями по головке болта. Загибаем кромку замочной шайбы на грань болта.

Жидкая система охлаждения

Вариант подобен тому, что устанавливается на автомобилях. Теплоносителем здесь выступает антифриз, который является низкозамерзающим (от минус сорока до минус шестидесяти градусов по Цельсию) и высококипящим (от ста двадцати до ста тридцати градусов по Цельсию). Помимо этого, антифризом достигается антикоррозийный и смазывающий эффект. Чистую воду в этом качестве использовать нельзя.

Перегрев системы охлаждения может быть вызван перегрузкой или загрязнением поверхностей, отводящих тепло. Также в ней могут сломаться отдельные элементы, из-за чего жидкость вытечет. Поэтому за работой охлаждения необходимо постоянно следить.

Устройство карбюраторного двигателя

Общее устройство наиболее простого карбюратора заключает в себе поплавковую камеру с поплавком, жиклёр с распылителем, диффузор и дроссельную заслонку.

Если рассмотреть строение двигателя Л-12/4, то в блоке имеется четыре цилиндра. Вращение коленвала происходит на трех подшипниках. Центральный подшипник прикреплен к валу втулкой. На передней части вала прикрепляется маховик, который приводит в действие детали механизма и скапливает кинетическую энергию, она нужна для движения коленвала в период подготовительных тактов.

Смазка деталей происходит благодаря разбрызгиванию, шестеренчатый насос помогает началу движения распредвала и подает масло, которое разбрызгивается черпаками, происходит зажигание. Радиатор оснащен вентилятором, который служит для охлаждения воды.

На картере установлен сапун, который снижает давление благодаря выпуску газов.

Также имеется глушитель, который уменьшает шум от выхода отработанных газов. Количество оборотов коленчатого вала в автоматическом режиме устанавливает регулятор.

У двигателей ГАЗ-МК верхний отдел картера сделан из чугуна вместе с устройством цилиндров, которые охвачены водяной рубашкой и перекрыты головкой из чугуна, где и расположены камеры сгорания. Также имеются разъемы для свечей зажигания.

Водяная рубашка подсоединена к системе охлаждения. Низ двигателя затянут стальным поддоном, который выполняет функцию емкости для масла. Также там закреплен масляный насос, который приводит в движение распредвал.

Вращение коленчатого вала происходит также на трех подшипниках. Их вкладыши заполнены баббитом, где имеются смазочные канавки.

Чугунные крышки подшипников прикрепляются к блоку двумя болтами.

Передний сальник коленвала сделан из двух частей и представляет сердечник, который окружен платиной асбеста. Поршни сделаны из алюминия и скреплены шатуном полым стальным пальцем. Маховик прикреплен к коленвалу. Распредвал вращается на трех подшипниках и приводится в движение двумя шестернями.

Клапаны двигателя находятся справа. Система питания включает в себя бензобак, бензопроводы, отстойник, карбюратор и воздушный фильтр.

Бензобак находится выше карбюратора, поэтому топливо поступает самотеком.

Уровень масла в картере определяется специальным щупом. Охлаждение двигателя водяное. Радиатор размещен с задней стороны двигателя, водяной насос — с передней стороны. Вода, которая двигается по трубкам радиатора, остывает при помощи воздушного потока от вентилятора.

Четыре такта: недостатки и достоинства

Основной и “жирный” плюс таких агрегатов – это экономичность. К тому же они не слишком шумные.

Применение вместе с ними катализаторов позволяет снизить токсичность выброса отработанных газов.

Еще одно преимущество – это, конечно же, высокая надежность. Ресурс может доходить до миллиона километров, и это далеко не предел. Ремонт четырехтактного двигателя нужно делать не так часто.

Среди недостатков – сложная конструкция, дорогое производство, требовательность в эксплуатации. Этим агрегатам обязательно нужно качественное топливо и масло. Осуществить ремонт самостоятельно практически невозможно.

Чтобы с этими моторами никогда не было проблем, «кормите» их только качественным бензином. И тогда они будут работать долго, надежно и исправно. Конструкция, которая столько лет не меняется, – это показатель надежности и эффективности.

Принцип работы двигателя внутреннего сгорания

Четырехтактным двигатель называется потому, что полный рабочий процесс разбит на четыре промежутка – такта. Из этих тактов только один рабочий, то есть тот, во время которого происходит перемещение поршня под действием газов, выделяющихся при сгорании топливовоздушной смеси. Каждый такт приходится (приблизительно) на один полуоборот коленчатого вала.

Примечание
Верхняя мертвая точка (ВМТ) — крайнее положение поршня в верхней части цилиндра.
Нижняя мертвая точка (НМТ) — крайнее положение поршня в нижней части цилиндра.
Расстояние от ВМТ до НМТ называется ходом поршня.

Наверняка, у каждого в детстве был велосипед. И, если спускала шина, то ее необходимо было подкачать насосом. Так вот, хотя и отдаленно, но этот насос для накачивания шин напоминает нам наш одноцилиндровый двигатель. Внутри цилиндрического корпуса насоса тоже есть клапаны и так же двигается поршень. Когда вы тяните ручку поршня на себя, через клапан в корпусе всасывается воздух, когда двигаете поршень вниз — клапан на впуске закрывается и воздух выходит через клапан на выпуске в трубку, попадая в шину колеса велосипеда. Теперь мысленно представим перевернутый насос, у которого мы начали перемещать поршень вниз, набирая при этом внутрь корпуса воздух, так же мысленно закрываем выпускное отверстие, например, пальцем, и начинаем перемещать поршень насоса вверх – воздух при этом начнет сжиматься, так как деваться ему некуда. Доведя поршень насоса до упора, мы возьми и подожги засыпанный до начала этого действа порох в корпусе. Сгорая, этот порох будет выделять большое количество газа, который, в свою очередь, повысит давление внутри корпуса и начнет перемещать поршень, только уже без нашего участия – самостоятельно. Когда порох полностью выгорит, а поршень дойдет до самой нижней точки, мы откроем выпускное отверстие, и начнем снова перемещать поршень вверх, выталкивая из корпуса насоса уже отработавшие свое газы. Вытолкнув продукты горения наружу, мы снова закрываем пальцем выпускное отверстие насоса и начинаем повторять все вышеперечисленное в той же последовательности. Вот так же приблизительно работает любой четырехтактный бензиновый двигатель. Поместите корпус насоса в блок, клапаны установите в головку, которую в свою очередь смонтируйте на блок, а поршень соедините через шатун с коленвалом и получите наш простейший одноцилиндровый двигатель.

Есть такое понятие, как «рабочий цикл». Это совокупность процессов, происходящих последовательно в цилиндре двигателя при вращении коленчатого вала на два полных оборота (720o). Рабочий цикл состоит из тактов.

Примечание
Читая далее описание процессов, вспомните о насосе, который был описан перед этим.

Собственно, ничего сложного. Практически все четырехтактные двигатели внутреннего сгорания, использующие в качестве топлива бензин, работают по такому принципу.

Первый такт. Впуск воздуха, смешанного с топливом

Коленвал, вращаясь, перемещает поршень вниз из ВМТ. В этот момент открыт впускной клапан, через него в цилиндр всасывается воздух вперемешку с распыленным топливом (в виде очень мелких капелек). Далее поршень достигает НМТ, впускной клапан закрывается

Второй такт. Сжатие

Коленвал продолжает вращаться, а поршень начинает от НМТ перемещаться вверх, сжимая при этом топливовоздушную смесь, дополнительно более тщательно смешивая топливо с воздухом, чтобы смесь была максимально однородная. Оба клапана закрыты

Третий такт. Рабочий ход

Поршень в ВМТ, в камере сгорания сжатая и нагретая до высокой температуры смесь, в этот момент возникает разряд между электродами свечи, который поджигает топливо. Сгорая, топливовоздушная смесь выделяет газы, которые, к слову, разогреты до 800 градусов Цельсия, создается высокое давление, под действием которого поршень перемещается вниз, толкая коленчатый вал. Весь процесс протекает до НМТ

Четвертый такт. Выпуск

Газы свое дело сделали, теперь от них необходимо избавиться, чтобы подготовить цилиндр для следующей порции топливовоздушной смеси. После НМТ, открывается выпускной клапан, поршень под действием силы инерции поднимается вверх, выталкивая отработанные газы. После того, как поршень достигнет ВМТ и будут удалены все отработанные газы, весь процесс повторится заново.

Осуществляем ремонт одноцилиндрового четырехтактного двигателя

Ремонт такого двигателя иногда можно осуществить и самостоятельно, если речь идет о не очень серьезных повреждениях. Таким образом, если вы услышали характерные стуки, возникшие в головке цилиндра, вполне возможно, что необходима регулировка зазоров в газораспределительном механизме. Как раз эту операцию можно произвести своими руками, правда, если вы хоть приблизительно знакомы с устройством моторов.

Действовать необходимо следующим образом. Сначала снять свечу зажигания и крышку головки цилиндра, а с левой стороны головки цилиндра нужно снять круглую крышку, таким образом, можно увидеть установочные метки ГРМ. Отворачиваем пробку с левой крышки генератора и получаем доступ к гайке крепления ротора. Поворачивая данную гайку ключом, мы поворачиваем и коленчатый вал. Эту несложную операцию мы производим до того момента, как метки ГРМ наконец совпадут.

Затем, вставляя плоские щупы в зазоры между регулировочным винтом и клапаном, регулируем их величину. Достигнув нужного положения, сворачиваем нашу «кухню», и можно все собрать в обратной последовательности. Запустите мотор и послушайте, все ли посторонние звуки удалось устранить. Если да, то оставляем автомобиль в покое, если нет, возможно, причина не в этом. Скорее всего, поломки двигателя носят более серьезный характер, следует немедленно обратиться к специалистам.
