Обслуживание и ремонт передней вилки тяжёлых мотоциклов

Инструменты для ремонта мотоциклов

Часто ли или редко вы будете пользоваться мотоциклом, профилактические и ремонтные работы неизбежны. Поэтому лучше всего заранее запастись необходимыми инструментами. Вам понадобятся следующие инструменты для ремонта мотоциклов.

  • Гаечные ключи. Оптимальным вариантом будет комбинированный набор.
  • Торцовые головки. Они тоже продаются набором и имеют разные размеры. Посмотрите, чтобы в комплекте была свечная головка. Удобно с ее помощью извлекать свечу, удерживая ее. Для отворачивания и вкручивания крепежных деталей нужен вороток, который имеет храповый механизм.
  • Ключ, с помощью которого затягиваются до необходимости резьбовые соединения. Он называется динамометрический.
  • Набор отверток.
  • Молотки. Боек из стали на молотках должен быть разной массы, от ста до пятисот грамм. Удобно иметь молоток, который имеет боек из пластмассы или резины.
  • Кусачки, плоскогубцы, пассатижи.
  • Щипцы, которые используются для того, чтобы снимать стопорные кольца.
  • Чтобы выбивать оси или валы, понадобятся выколотки, выполненные из мягкого металла. А для того, чтобы выбивать штифты, нужны выколотки из стали.
  • Несколько видов зубил с разной шириной лезвия.
  • Съемник.
  • Манометр позволит вам проверить давление в шинах.
  • Чтобы измерить диаметр цилиндра, нужен нутромер.

Это далеко не полный перечень инструментов, который понадобится вам для ремонтных работ. Дело в том, что некоторые специфические инструменты понадобятся для некоторых конкретных работ. И приобрести их можно в том случае, если в этом возникнет необходимость.

Книги по ремонту мотоциклов

Очень большую помощь вам могут оказать книги по ремонту мотоциклов. Хотя в них можно найти и другую нужную вам информацию. В книгах вы сможете узнать историю развития любимой вами модели мотоцикла, устройство его, принципы безопасного вождения. В книгах вы найдете много полезной и необходимой вам информации. Различные упражнения, практические советы, которые помогут вам грамотно и безопасно водить мотоцикл, и с легкостью произвести мелкие ремонтные работы.

Удачи вам на дорогах. Ваш железный друг никогда вас не подведет, если отношение к нему будет соответственное.

Базовая регулировка сжатия.

Регулировку сжатия очень тяжело провести в условиях гаража, без тестовых поездок на мотоцикле, поэтому я предпочитаю начинать с намеренного смягчения сжатия.

Когдавы почувствовали, что удовлетворены результатами статических тестов, можно переходить к следующему шагу: необходимо установить диапазон демпфирования.

Как.
Следующий шаг — установка диапазона сжатия и отбоя. И при этом нам придется заставить себя действовать от противного. То есть, установить для себя две крайние точки регулировок, при которых вы чувствуете, что настройка неправильная: самую мягкую и самую жесткую. Теперь, когда у вас есть две крайние точки, которые вы чувствуете, можно не обращаться к настройщикам подвески, постепенно сужая свой диапазон демпфирования. Правильность демпфирования на 80% является превосходным результатом.

Зачем.
Чувство и понимание сжатия и отбоя даст вам четкий ответ о том, каким образом должна быть настроена ваша подвеска. Прежде, чем переходить к следующему шагу, каждый раз необходимо совершать тестовую поездку.

1. Пружины. Проверьте регулировки преднатяга и сэг. И если значение сэга правильное, можно переходить к следующим шагам по регулировке демпфирования.

2. Демпфирование отбоя. На этом шаге настройками сжатия можно пренебречь. Когда колесо мотоцикла наезжает на кочку, пружина сжимается, а сила противодействия прижимает колесо к земле. Когда сила, образовавшаяся от удара колеса о кочку, уже не может сжимать пружину дальше, она начинает разжиматься, отскакивает. Вы должны проконтролировать скорость этого отскока, поскольку комбинация жесткости пружины и правильной настройки отбоя дает вам стабильность.

3. Демпфирование сжатия. Когда вы добиваетесь стабильности, руководствуясь предыдущими советами по регулировке демпфирования отбоя, можете переходить к настройкам сжатия и начинать контролировать, как себя ведет переднее колесо мотоцикла при переезде через кочку. Используйте тот же метод крайних точек в диапазоне демпфирования.

Это первый большой шаг. Точная настройка подвески начинается после того, как вы его выполните. Никогда не гоняйте на скорость на пределе своих возможностей до того, как произведете базовую регулировку подвески.

Все.

В двух словах о геометрии мотоцикла.

Прежде чем вы окунетесь в мрачный мир технических терминов, изложенных в данной статье, нелишним было бы уяснить базовую логику работы подвески любого мотоцикла. Следующая иллюстрация отображает основные термины, с которыми вам придется столкнуться.

Steering Axis — ось управления;Rake Angle — «рейк», угол наклона вилки;Trail — «трейл», расстояние на земле между осью колеса и линией, продленной от оси рулевой колонки;Wheelbase — колесная база, расстояние между осями переднего и заднего колес мотоцикла.

На спортбайках небольшой рейк, из за которого трейл также не велик. Маленький трейл дает меньше устойчивости и стабильности, но зато позволяет сделать мотоцикл более легкоуправляемым и маневренным. Напротив, чопперы, круизеры и кастомы имеют большой рейк. Больше рейк — больше трейл, что делает такие мотоциклы стабильными и устойчивыми на прямой, но зато они тяжело рулятся.
Обычно на мотоциклах рейк колеблется в промежутке 5 градусов. К примеру, спортбайк Yamaha R1 имеет угол наклона вилки в 24 градуса, тогда как у круизера BMW K1200LT он составляет 26,8 градусов.

Когда нужен ремонт вилки мотоцикла?

С течением времени вилки приходят в негодность. Зачастую это происходит из-за загрязненной окружающей среды, грязи, пыли на дорогах. Плохое дорожное полотно и жесткий, неаккуратный стиль вождения тоже могут стать причиной поломки. Нередко владельцы мотоциклов обращаются за услугами после чрезвычайных происшествий на дорогах.

Вилка – это элемент, который чаще остальных страдает при ДТП. Современные мотоциклы изготавливаются из сверхлегких металлов. Это позволяет существенно снизить вес изделия. Но, к сожалению, такие нововведения способствуют уменьшению прочности всей конструкции. Именно поэтому вилка является самым уязвимым элементом при авариях.

Небольшие дефекты устраняются специалистами при помощи специального оборудования. Ну, а если поломка достаточно серьезна, тогда перья полностью заменяются. Такие неисправности, как вытягивание металла, его повреждения, сильные деформации, вмятины ремонту не поддаются.

Как самостоятельно проверить вилку на наличие искривлений?

Сделать это очень просто, достаточно лишь провернуть перо в траверсе. Если это сделать легко – тогда все в порядке. В противном случае, пора обратиться за помощью к специалистам. Они посредством диагностических методов и специальных призм с точностью определят наличие повреждений.

Причины неисправности детали

Проблем, возникающих с вилкой, может быть очень много. Обычно им предшествуют следующие ситуации:

  • вытекающее масло;

  • выход из строя сальников;

  • чрезмерные и частые нагрузки;

  • влияние агрессивной внешней среды;

  • использование некачественного масла;

  • плохое качество металла.

Полезные советы

Если в процессе работы были испачканы маслом тормозные диски, то в обязательном порядке их следует обработать спиртом. После всех процедур проверьте работоспособность механизма. Если начало «клевать» – появились воздушные пробки – мало масла. При сильной отдаче на руль масла залили слишком много

В обязательном порядке обращайте внимание на состояние вилки. Вот перечень ухода за вилкой: подтеки – ревизия сальников и пыльников; неправильная работа – проверка пружины и геометрии механизма; простой – полная ревизия; подходящий пробег – обязательная промывка и смена масла

Промывку лучше всего производить маслом малой вязкости. Несмотря на то, что сальники способны удерживать воздействие керосина и других жидкостей для промывки, они все равно дубеют и быстрее выходят из строя.

Выбор масла

Забегая вперед следует отметить, что лучше всего отдать возможность выбора масла производителю. Проблема состоит в том, что подобрать масло правильно довольно сложно, ведь его вязкость подбирается с учетом конкретной конструкции, ее пружины и ряда других параметров, например сохранении или изменении вяжущих свойств при нагреве. Да, вилка в процессе езды нагревается, вместе с маслом, что изменяет его характеристики. Если же производитель не указал точную марку масла, то подбираем его исходя из вязкости от 10 до 2.5 W в зависимости от типа мотоцикла.

Обычное моторное масло не подходит нам следует выбрать Fork или Suspension Oil. Не забывайте, что рынок наполнен подделками и их использование может привести к неприятным последствиям в виде ДТП. Объем масла тоже должен указываться производителем, это примерно 400 мл жидкости в каждом пере. От модели к модели показатель может меняться. Если не нашли точных данных, то можете залить жидкость по аналогии с объемом слитого материала, если были утечки, то доливку можно произвести через верхний сливной болт. Более опытные мотоциклисты могут регулировать жесткость вилки, прежде всего используя масло различной вязкости. К примеру, залив более жидкое масло можно размягчить подвеску и более комфортно передвигаться по пересеченной местности. Для загородных поездок следует заливать масло с большей вязкостью. Вилка станет более упругой и мотоцикл лучше будет держаться на трассе, особенно на высоких скоростях. Главное не забывайте, что отклонение выбранного масла от рекомендуемого должно быть незначительным, а также стоит учесть изменение его свойств при нагреве.

Один амортизатор или два? Вспенивание масла в амортизаторах.

В старые-добрые времена на всех мотоциклах стояло по два задних амортизатора. В ходе эволюции конструкцию из двух амортизаторов сменил моноамортизатор. Вопрос: почему?

А ответ достаточно прост. В системе из двух амортизаторов они расположены достаточно близко к заднему колесу. Это означает, что поршень внутри амортизатора сдвигается практически на то же расстояние, которое проходит маятник. Крупные кочки заставляют поршень пройти расстояние в 10 сантиметров вверх, а потом вниз, что дает эффект вспенивания масла внутри амортизаторов. Когда масло по своей консистенции начинает напоминать фраппучино, амортизаторы начинают отрабатывать неровности гораздо хуже.

Система с моноамортизатором подразумевает крепление прямо у основания маятника. Маятник ходит вверх-вниз на то же расстояние, но поршень амортизатора проходит гораздо меньшее расстояние, чем в случае с парой амортизаторов. А современные системы прогрессий дополнительно смягчают нагрузку на амортизатор. Таким образом, моноамортизатор легче стправляется с крупными кочками и быстрее отрабатывает мелкие. Забегая вперед, хочется отметить, что, читая параграф о подвесках BMW вы поймете, почему крепеж амортизатора на первом Паралевере в последствии сместили к самому основанию маятника — именно потому, что первоначальная конструкция с креплением у заднего колеса не давала никаких преимуществ перед такой же конструкцией подвески с двумя амортизаторами.

Задняя подвеска мотоцикла.

Два амортизатора, обычный маятник.

Вариант подвески мотоцикла, который стал классическим. Н-образный маятник, прикрепленный одним концом к раме мотоцикла, амортизаторы с пружинами крепятся напрямую к маятнику. Это все, на что вы могли рассчитывать при покупке практически любого мотоцикла в течение долгих лет его эволюции. Этот вид подвески стал оттесняться другими видами только в 80-х годах, когда стали доступны высокопрочные материалы, позволившие перейти к другой геометрии задней подвески. Но этот немного устаревший дизайн до сих пор встречается на многих современных мотоциклах. Минусом такой подвески является ее гибкость при экстремальной езде. Этот недостаток может быть устранен только увеличением жесткости всей конструкции, следовательно, увеличением неподрессоренной массы, мешающей полноценной работе подвески.

Моноамортизатор, старая конструкция, обычный маятник.

Первая система подвески с моноамортизатором появилась на гоночных мотоциклах в 1977 году. Вообще-то в качестве экспериментов такой вид подвески то возникал, то пропадал аж с 1930-х годов, но в массовое производство пошел только в начале 1980-х.

Авторство самого термина «моноамортизатор» принадлежит Ямахе (Хонда, к примеру, использовала термин «Про Линк»). Основное преимущество заключалось в возможности уменьшить вес мотоцикла путем перестройки геометрии задней подвески мотоцикла и устранения одного из амортизаторов. Сам амортизатор по-прежнему крепился напрямую к маятнику, но располагался по центру, почти горизонтально.

Моноамортизатор, новая конструкция, обычный маятник.

Новая конструкция задней подвески предусматривала крепление моноамортизатора не напрямую к маятнику, а через систему соединений.

В конструкцию добавилась прогрессия, а сам амортизатор стал располагаться более вертикально, что положительно сказалось на его функциях, а «клетка» сложной конструкции была заменена на обычный Н-образный маятник. Для разработки такой конструкции инженерам понадобилось лишь немного больше сварки и более крепкий материал.

Моноамортизатор, маятник с консольным креплением заднего колеса.

Вершина эволюции задних подвесок мотоциклов на сегодняшний день — это моноамортизатор с консольным маятником. Это суперлегкая и супержесткая конструкция, которая используется, к примеру, на Honda VFR800.

Основным преимуществом такой конструкции является возможность быстрой замены заднего колеса мотоцикла. Это преимущество не так заметно, если вы выезжаете на своем мотоцикле покататься только по выходным, но механики гоночных команд Moto-GP оценили экономию времени на эту процедуру. Консольный маятник должен быть изготовлен из высокопрочных материалов и иметь выверенную конструкцию, поскольку вся нагрузка ложится на одно единственное плечо. Если классические маятники должны, в основном выдерживать нагрузки на изгиб, то консольный маятник также должен держать нагрузки на скручивание. Именно поэтому маятники такой конструкции по своей форме достаточно массивные и имеют несколько ребер жесткости.

Замена масла телескопической вилки стандартной конструкции

Общая схема замены масла очень простая, следует раскрутить сливные пробки, подождать пока масло сольется, промыть вилку керосином при необходимости и затем залить новое масло и поставить пробки на место. Но увы, практика показывает, что эта процедура прежде всего зависит от конструкции перьев. Если перо имеет нижний сливной болт, то переднюю ходовую часть можно обслужить и без разбора, если же вилка перевернутой конструкции или не имеет нижних сливных отверстий, то придется производить полный разбор конструкции передней подвески. Исходя из этого разделим процесс замены масла на два вида:

Неполный разбор передней подвески: Случай подходящий для перьев с торцевым нижним или боковым нижним сливным болтом. При должной сноровке подвеску можно и вовсе не разбирать, но всегда есть риск испачкать маслом тормозной механизм или колесо, тогда придется делать лишнюю работу по очистке. Лучше всего производить замену следующим образом: Первым делом зажимаем передний тормоз или упираем колесо в стену, садимся на мотоцикл и весом своего тела заставляем вилку сработать 10 – 15 раз, это нужно для прогрева масла, поднятия осадка и лучшей очистки механизма. Устанавливаем мотоцикл на основную подножку так, чтобы переднее колесо было вывешено в воздухе. Снимаем переднее колесо и освобождаем доступ к верхним болтам слива масла с перьев (торцевая часть пера). Подходящим накидным ключом отвинчиваем верхние сливные болты (в некоторых случаях может понадобиться ослабление верхних хомутов). Устанавливаем емкость для сбора масла под нижним сливным болтом. Накидным ключом откручиваем болт и ждем полного слива масла. При необходимости промываем вилку керосином. Проводим ревизию пыльников и сальников, заменяя их при необходимости.

Заливаем свежее масло через верхнюю часть, предварительно закрутив нижний болт. Закручиваем верхний болт и монтируем колесо и другие снятые детали.

Ремонт

Если вам удалось полностью разобрать вилку мотоцикла, нужно будет помыть все детали в бензине, удалив с них остатки масла и грязи. Однако не следует использовать абразивные инструменты вроде напильника, наждачки и даже металлической губки — при этом вы рискуете повредить специальное покрытие, которое защищает компоненты вилки от ускоренного износа. После промывки тщательно вытрите разложенные на столе детали бумажными салфетками либо специальными тряпочками, не оставляющими ворса на металле. При разборке пера может возникнуть проблема, которая связана с приклеиванием сальника к окружающим поверхностям — его нужно будет смочить бензином, а через 15 минут извлечь ножом либо отвёрткой с тонким прямым шлицом. Старайтесь не повредить вилку, чтобы не столкнуться с расходами на приобретение новых компонентов.

Каждое перо нужно будет перевернуть, чтобы извлечь из него мелкие детали — их также перемывают, после чего можно приступать к сборке узла. Чтобы передняя вилка мотоцикла могла работать в соответствии с параметрами, установленными производителем, старайтесь аккуратно устанавливать все компоненты, проверяя, чтобы они плотно прилегали друг к другу. Когда перо будет собрано, вам придётся закрыть его, устанавливая детали в следующем порядке:

  • Шайба;
  • Сальник;
  • Стопорное кольцо;
  • Пыльник.

Осталось только закрутить болт, расположенный в нижней части пера, и установить на вилку пружину.

Если вам пришлось поменять сальники на вилке мотоцикла, нужно будет обязательно выполнить замену масла, чтобы обеспечить работоспособность узла. Большинство опытных мотоциклистов рекомендует заливать жидкость, рекомендованную производителем — она обеспечит идеальную комфортабельность и максимальную безопасность вождения двухколёсного транспортного средства. Однако при желании вы можете залить в вилку мотоцикла масло с большей либо меньшей вязкостью — при этом удастся повысить и снизить жёсткость передней подвески соответственно. Масла для вилки одного производителя можно смешивать, получая комбинацию с уникальными характеристиками. Например, из масел 10W и 5W удастся получить жидкость для вилки мотоцикла с уровнем вязкости 7,5W.

В собранное перо заливаем масло — для этого лучше ознакомиться с инструкцией по эксплуатации мотоцикла. Теперь нужно прокачать амортизатор вилки. В процессе прокачки он будет издавать бульканье, шипение и другие странные звуки. Не пугайтесь. Поскольку это свидетельствует о выходе воздуха из замкнутой системы и о достижении вами своей цели. После выхода воздуха из амортизатора останется только установить заглушку, стопорное кольцо и верхний пыльник, а потом продолжить окончательную сборку вилки мотоцикла.

Выставить правильный сэг с помощью преднатяга пружин.

Сэг может быть отрегулирован в каких-угодно условиях, с том числе непосредственно перед выездом. Учитывайте, что состояние подвески может сильно повлиять на измерения. При проведении измерений не «плюхайтесь» на мотоцикл, делайте все плавно и аккуратно.

С помощью рулетки и хомутика проведите измерения:

Вилка полностью разжата.

Поднимите мотоцикл на мотокроссовый стенд или табуретку. Не используйте подкаты, переднее колесо мотоцикла должно быть вывешено. Закрепите хомутик (пластиковую стяжку) на пере вилки вплотную к пыльнику.

Сэг мотоцикла (статический сэг).Аккуратно спустите мотоцикл с мотокроссового стенда или табуретки. Расстояние, на которое проскользит хомутик или стяжка по перу вилки мотоцикла и будет являться сэгом передней вилки мотоцикла (статическим сэгом).

 Общий сэг.

Займите свою обычную позицию, сидя или стоя на мотоцикле, поставив обе ноги на подножки. Упритесь локтем в стену или попросите друга помочь подержать мотоцикл. Общее расстояние, на которое проскользит хомутик или стяжка и будет общим сэгом.

Значение переднего общего сэга:
Найдите в мануале к своему мотоциклу значение полного хода вилки.
Общий сэг мотоцикла должен составлять около 33% от полного хода вилки.

Воспользуйтесь рулеткой. Не «плюхайтесь» на мотоцикл.

Измерение 1. Задний амортизатор полностью разжат.

Поднимите мотоцикл на мотокроссовый стенд или табуретку. Не используйте подкаты, заднее колесо мотоцикла должно быть вывешено. Измерьте длину вертикальной линии от центра оси заднего колеса до отмеченной кусочком изоленты тоски на пластике мотоцикла или выхлопной трубе.

 Измерение 2. Сэг мотоцикла (статический сэг).

Аккуратно спустите мотоцикл с мотокроссового стенда или табуретки. Проведите повторное измерение. Разница между первым и вторым измерением и будет статическим задним сэгом мотоцикла.

Измерение 3. Общий сэг.

Займите свою обычную позицию, сидя или стоя на мотоцикле, поставив обе ноги на подножки. Упритесь локтем в стену или попросите друга помочь подержать мотоцикл. Проведите повторное измерение. Разница между первым и третьим измерениями и будет общим задним сэгом мотоцикла.

Значение заднего общего сэга:
Найдите в мануале к своему мотоциклу значение полного хода заднего амортизатора.
Общий сэг мотоцикла должен составлять около 33% от полного хода заднего амортизатора.

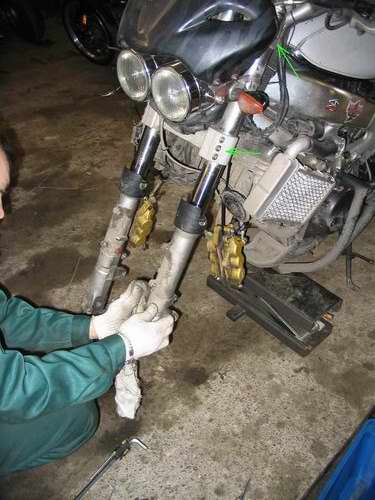

Разборка

Не спешите вывешивать мотоцикл при его разборке, поскольку иначе вам не удастся снять с него переднее колесо. Попросив помощника подержать ваше транспортное средство, ослабьте болты передней оси, которые обычно располагаются непосредственно на цапфах амортизаторов. После этого вывешивайте мотоцикл, а также снимайте с вилки его переднее колесо и крыло. Отверните гайки крепления перьев и демонтируйте с вилки пружины — будьте осторожны, чтобы не повредить места их крепления во время демонтажа. Кроме того, вам потребуется открутить гайки крепления нижнего мостика, после чего можно будет приступить к снятию перьев.

Этот процесс может быть относительно непростым — вначале стоит снять верхний пыльник пера, поддев его специальным съёмником или обычной шлицевой отвёрткой. Стопорное кольцо демонтируется при помощи пассатижей, однако нужно быть очень аккуратным, чтобы не согнуть и не надломить его. После ослабляется болт, удерживающий вилку в траверсе, в результате чего его можно будет извлечь руками. Чтобы полностью разобрать вилку, ослабьте болт крепления штока амортизатора, а затем повторите операцию со снятием пыльника и стопорного кольца пера внизу.

Переборка вилки достаточно часто сопряжена с проблемами — если перья не хотят извлекаться из мест своего крепления, немного заверните гайку в обратную сторону, а также ударьте по ней деревянной киянкой. После этого процесс значительно облегчится, и вы сможете извлечь перья, не прикладывая к этому практически никаких усилий. Отпустите контргайку и стяжной болт верхнего мостика, после чего у вас получится снять фару, прокладку и прочие компоненты, которые мешают дальнейшей разборке вилки.

Приготовьте две ёмкости по 0,5–0,75 литра и приступайте к снятию сальника. Расположенную на его корпусе гайку нужно будет отвернуть накидным ключом соответствующего размера, после чего сальники можно будет извлечь руками. Подставьте под трубы вилки приготовленные ёмкости, поскольку в этот момент может образоваться течь масла. Отверните оси штока, после чего жидкость наверняка вытечет из вилки мотоцикла. Когда масло полностью перетечёт в приготовленные вами ёмкости, останется только снять несущую и скользящую трубу.

После этого можно приступать к ремонту вилки мотоцикла, поскольку она будет полностью разобрана. Когда вы закончите замену изношенных деталей, вам нужно будет выполнить сборку в обратном порядке

Обратите внимание на тот факт, что затягивать болты можно только после окончательного закрепления гаек, которые используются для крепления пера вилки. В таком случае вам удастся выставить правильное положение этого узла, обеспечив максимальную стабильность мотоцикла и удобство управления

Зачем и как часто нужно менять масло?

Если вы приобретаете мотоцикл без пробега по РФ, например в Москве это можно сделать в компании synergosmoto.com, то к замене масла вы подойдете не скоро, однако после продолжительной эксплуатации даже на таких байках прийдется менять масло обычно после 5000-7000 км. Основных функций у масла в вилке мотоцикла две – роль демпфера, и впитывать остатки металлической стружки. В первом случае, потеря масла приведет к ухудшению ездовых качеств, вилка станет «клевать», может начать стопорить и тд. Подобное поведение не только мешает полноценно передвигаться, но и может спровоцировать ДТП. Загрязненное металлической стружкой масло теряет свои смазочные свойства, что приводит к быстрому износу деталей.

Помимо этого масло следует заменять при:

  • утечке
  • после зимнего простоя
  • после длительного простоя
  • в установленный производителем срок

Последний вариант наиболее предпочтительный, ведь чаще всего владельцы мототехники проводят именно плановую замену масла в вилке. Каждый производитель указывает, как часто следует заменять смазочный материал в вилке. Этот параметр зависит и от типа байка и от конструкции вилки. Для городских мотоциклов замену рекомендуют проводить раз в 10 – 15 тысяч км, а для кроссовых и эндуро этот показатель может снизиться до 5 – 10 тысяч км.

Рулевые демпферы.

Как уже было сказано, при небольших значениях рейка вилки, мотоцикл легко и быстро рулится, но страдает отсутствием стабильности на малых скоростях. Это не является большой проблемой на спортбайках, которые требуют точного управления, и при этом передвигаются довольно быстро. Проблемы начинаются, когда вы наезжаете на достаточно большую кочку. Вилка мотоцикла сжимается, колесная база уменьшается, мотоцикл теряет стабильность, переднее колесо пляшет из стороны в сторону. И так до того момента, как вилка не разожмется, и колесная база не вернется к своей первоначальной длине.

Рулевой демпфер мотоцикла с креплением к раме

Как только это происходит, гироскопический эффект, возникающий на переднем колесе, заставляет мотоцикл «мотать головой». Гироскопический эффект заставляет переднее колесо мотоцикла болтаться из стороны в сторону. В ряде случаев руль болтается так сильно, что задевает грипсами бензобак мотоцикла. Обычно все это заканчивается хайсайдом, когда мотоцикл выбрасывает ездока вперед, через себя.

Продольный рулевой демпфер мотоцикла

В свое время такое поведение мотоцикла послужила причиной для отзыва партии Suzuki TL 1000S по окончании пары недель после того, как они попали на витрины мотосалонов. И эта же причина заставила инженеров заняться разработкой рулевых демпферов для мотоциклов.Рулевой демпфер — отличная вещь для использования на треке и если вы не до конца доверяете своему мотоциклу. Всего существует два основных вида рулевых демпферов: линейный и роторные. Линейные демпферы представляют из себя гидравлический цилиндр и шток с поршнем, онда из сторон крепится к рулю мотоцикла, другая — к раме. Такие демпферы по своему внешнему виду походи на амортизаторы и не включаются в работу при нормальной езде, но, как только начинается расколбас, демпфер принимает на себя большую часть нагрузки.

Роторный рулевой демпфер мотоцикла.

Также встречаются роторные рулевые демпферы. Они крепятся на рулевую колонку мотоцикла над подшипником и работают за счет увеличения силы сопротивления рулевой колонки резким движениям влево-вправо. Сопротивление достигается гидравликой демпфера. Просто попробуйте ударить кулаком по одной из ручек руля при установленном рулевом демпфере — и поймете принцип его работы.
