Делаем светодиодные фары квадроциклу своими руками

Обвес для квадроцикла своими руками

Обвес квадроцикла своими руками — стеклопластиковый. Вклеивал его впервые, а потому сначала изучил рекомендации по выполнению соответствующих работ. Но как оказалось — процесс этот кропотливый, хотя результат того стоит.

Сначала изготовил из стальной квадратной трубы сечением 10x10x1 мм требуемые контуры обвеса. Благо эта труба легко гнётся даже руками через колено. Контур приварил к раме с помощью перемычек из этой же трубы, в местах, где потом (после выклейки обвеса), можно было бы без труда «прихватки» спилить. Затем изогнул из оргалита (древесно-волокнистой плиты) «крылья» и зафиксировал их саморезами к контуру и перемычкам. Там, где изгиб получался крутой, крепил отдельные полоски из того же оргалита. Передок выводил пенополистиролом, приобретённым в хозяйственном магазине. Можно было использовать пенопласт или ту же монтажную пену, но пенополистирол оказался более подходящим материалом — хорошо режется острым тонким ножом. Отдельные элементы из него клеил в общую конструкцию на монтажной пене.

Питание для светодиодов в автомобиле

Светодиодам нужно стабильное питание. Со скачками напряжения в бортовой сети они быстро выйдут из строя. Нужно стабилизировать напряжение или ток. Итак рассмотрим схему простейшего линейного стабилизатора напряжения.

Чтобы сделать светодиодные задние фонари своими руками нужно обеспечить их питанием. Для этого необходимо купить в магазине радиодеталей микросхему типа L7812, или отечественный полный аналог КР142ЕН8В, или регулируемый LM317. Ниже изображена схема подключения первой микросхемы, для примера в качестве нагрузки была использована светодиодная лента.

В таком исполнении без радиатора микросхема выдержит ток до 1 Ампера, желательно смонтировать её на радиатор из алюминия, их вы можете найти в блоках питания и на материнских плата, а также других электронных устройствах. В роли радиатора отлично подойдёт обычная медная или алюминиевая пластина толщиной от 1 мм, размером со спичечный коробок.

С помощью LM317 можно получить различные выходные напряжения, между прочим если питать светодиоды слегка пониженным напряжением вы практически не потеряете в яркости, но значительно продлите срок эксплуатации. Схема подключения и номиналы резисторов вы можете увидеть ниже.

Подбор стабилизатора

Используйте по стабилизатору для каждого фонаря отдельно. Если вы работаете с маломощными цепями: подсветка бардачка, салона или приборной панели, – то хватит и одного стабилизатора. Чтобы определить количество стабилизаторов для конкретной цепи – посчитайте общий ток потребления светодиодов, для расчета потребления лент смотрите таблицу.

Чтобы получить ток, разделите мощность на напряжение:

14Вт / 12В = 1.16А

Теперь вы знаете как сделать светодиодные задние фонари и, по аналогии, можете выполнить полное переоборудования автомобиля на светодиодное освещение и подсветку.

Выбор между светодиодами и лентами вы должны сделать для себя сами, отмечу, что с помощью отдельных светодиодов, особенно если они в SMD исполнении, такие как 2835 или 5050 вы можете выполнять гораздо более сложные задачи, чем с лентами, сделав уникальный дизайн фонарей.

Подготовка к работе, инструменты и оборудование

Прежде всего нужно тщательно взвесить, когда, где и для каких целей будет использоваться будущий квадроцикл — охоты и рыбалки, мотопрогулок на природе, перевозки грузов, других. Именно исходя из этого надо сделать выбор «донорского» ТС, определившись, насколько мощный нужен двигатель, какая подойдёт подвеска, какой багажник и др.

Чертежи можно взять из интернета готовые, составить с нуля самостоятельно либо совместить оба варианта и готовый переделать по своему усмотрению.

Список необходимых инструментов:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • набор ключей;
  • различные мелкие орудия труда — штангенциркуль, молоток, нож, отвёртки, пассатижи и др.

Для самостоятельного изготовления рамы потребуется также оборудование для сгибания труб. При отсутствии можно арендовать его или отдать необходимые работы «на аутсорсинг» другому умельцу. Только при наличии недюжинной сноровки можно выгнуть трубы вручную, разогревая место загиба газовым резаком либо горелкой.

  • двигатель;
  • рама;
  • задняя и передняя подвески;
  • рулевое управление;
  • тормозная система;
  • система охлаждения;
  • глушитель;
  • электрооборудование — аккумулятор, фары;
  • корпус, обвес.

Глушитель вполне можно сделать самому. Всё остальное — приобрести на теневом рынке б/у деталей.

Краска для тонировки

Очень часто тюнинг задних фар производится посредством специализированной тонированной краски. Модернизировать заводское освещение можно при помощи тонирующего лака. Владелец транспортного средства должен иметь в распоряжении баллончик краски, малярный скотч, обезжиривающее средство. После снятия фар авто их необходимо подготовить к покраске. Для того чтобы всё было сделано правильно, оптика должна быть вымыта, просушена и обезжирена. Малярный скотч становится предохранительным слоем для всех участков корпуса, исключая остекление. Проводимый тюнинг заключается в нанесении лака тонким слоем. Наносить лак необходимо таким образом, чтобы на поверхности обрабатываемой детали не было пыли и мусора, не возникали подтёки. Второй слой следует располагать поверх предыдущего только после его полного высыхания. Количество слоёв будет напрямую зависеть от светопропускной способности. Проводя подобную процедуру, следует учесть яркость совершенствуемых фар, которая должна достигать 90% мощности заводского освещения. Среди преимуществ стоит отметить незначительную стоимость и оригинальность внешнего вида, из недостатков — сложность нанесения, необходимость демонтажа и последующей установки фар, невозможность снять тонировочный лак в случае надобности.

Дополнительные стоп-сигналы

Тюнингованные автомобили, конечно же, выделяются из общей массы, ввиду чего они получают пристальное внимание не только со стороны других участников движения, но и со стороны ГИБДД. Автомобиль может быть усовершенствован посредством дополнительных стоп-сигналов

Однако, прежде чем подвергнуть своё транспортное средство модернизации, следует учесть рекомендации производителя, может случиться такое, что нововведения будут попросту не разрешены изготовителем. Конечно, дополнительные световые эффекты способствуют оригинальному украшению машины, поэтому целесообразно располагать в авто стоп-сигналы на заднем стекле исключительно из качественной светодиодной ленты красного цвета. Новый стоп-сигнал нужно устанавливать в нижней или верхней части стекла, предварительно убедившись в его нахождении в специальном корпусе, так как в противном случае в момент торможения будет освещаться всё салонное пространство. Главным преимуществом этого вида тюнинга является не красивое дополнение к задним фарам, а возможность автомобилиста беспрепятственно двигаться в пробке, не боясь того, что водитель позади стоящего транспорта не заметит сигнала задних фонарей.

Квадроцикл из Оки

Конструктор Сергей Плетнёв из Пермского края собрал квадроцикл на основе малолитражного автомобиля «Ока». На сборку у него ушёл год работы.

Основные комплектующие

  • Руль от мотоцикла «Урал»;
  • вазовские ШРУСы и межколёсные редукторы;
  • 15-дюймовые передние и задние колёса от Niva Chevrolet;
  • бензобак из 20-литровой канистры;
  • двигатель, коробка передач, сцепление, часть приборной панели и подголовник от Оки.

Технические характеристики

Вес430 кгРазмеры2300х1250 ммВысота по рулю и седлу1250 / 900 ммКлиренс300 ммКолёсная база1430 ммКолея1045 ммМаксимальная скорость65 км/ч

Чертежи квадроцикла

Двухцилиндровый четырёхтактный двигатель жидкостного охлаждения от «Оки» выдаёт 32 л. с. Для автомобиля это мало, а для мотовездехода — вполне достаточно. Рулевое управление получилось гибридного типа. Сверху использованы мотоциклетные рычаг и вал, снизу — автомобильные рулевые тяги.

Трансмиссия у самодельного квадроцикла своеобразная. В её основу положены доработанные комплектующие от ВАЗа. Для понижения скорости и повышения крутящего момента была удалена зубчатая пара: вместо неё использована цепная передача. Мёжколёсные редукторы позаимствованы у «вазовской» классики. Полуоси автомеханик решил удалить и заменить их на ШРУСы переднего привода ВАЗа. ШРУСы также были использованы и в других узлах трансмиссии.

Квадроцикл построен на сварной пространственной раме из круглых труб типа ВГП-25 и ВГТ-20. Он получил независимую подвеску на треугольных поперечных рычагах и амортизаторы от Оки. Бамперы и кенгурятники сварены из 20-мм круглых труб. Глушитель разработан самим Плетнёвым. Он состоит из двух камер, входной патрубок загерметизирован асбестом. На создание стеклопластикового обвеса ушло 10 кг эпоксида, 1 кг пластификатора и 1 кг отвердителя, 5 м стекломата и 15 м стеклоткани.

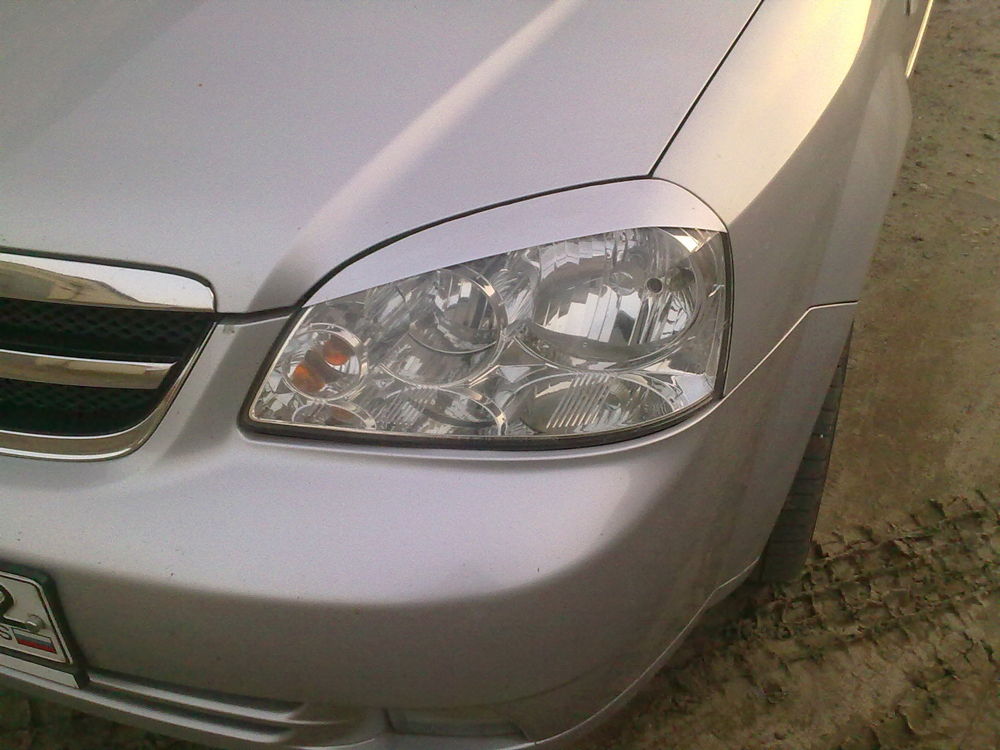

Реснички на передних фонарях

Очень часто передние фары совершенствуют посредством специальных накладок, которые среди автовладельцев называются «ресничками». Этот вид тюнинга придаёт машине индивидуальные черты, вместе с тем не требуя от владельца огромных денежных затрат. Со стороны накладки выглядят как естественное продолжение капота. Их располагают в верхней части фары, благодаря чему оптика обретает более агрессивный и динамичный вид. «Реснички» можно сделать своими руками, придумав затейливую форму и сделав заготовки из пластика или разноцветной плёнки.

Проще всего приклеить накладки можно с помощью двухстороннего скотча, однако, для большей надёжности следует прибегнуть к использованию стеклоткани и эпоксидного клея. Вооружившись ножницами, набором ключей для демонтажа фар, ножом, маркером, перчатками и сухой ветошью, автовладельцу придётся приобрести стекловолокно, наждачную бумагу, грунтовку, малярный скотч, эпоксидный клей и краску.

В первую очередь необходимо будет снять заводские фары и скрыть стекло оптики под плотным слоем малярного скотча. Второй шаг заключается в расположении полосок стеклоткани на скотче и их пропитке посредством «эпоксидки». После подсыхания нанесённой стеклоткани на ней необходимо расположить ещё три идентичных слоя. Последний слой стеклоткани должен быть спрятан под малярный скотч, после чего вся конструкция должна плотно прижаться тяжёлым предметом. Спустя 8–10 часов автомобилист получит идентичную профилю остекления заготовку, на которой в дальнейшем маркером будет нарисована желаемая конфигурация. После вырезания накладку следует обработать наждачкой, прогрунтовать и покрасить.

Стоит отметить, что не всегда первые выбранные реснички идеально подойдут конкретному автомобилю. Для получения оптимального дизайна следует «примерить» несколько типов накладок, чтобы выбрать наиболее подходящий вариант.

Ряд особенностей LED-ламп

Корпус фар в большинстве старых автомобилей имеет множество отражателей, окружающих галогенную лампу. Галогенная лампа работает так же, как и любая другая обычная лампочка в вашем доме: электричество проходит через тоненькую нить накаливания, расположенную в ней, свет от которой распространяется во все стороны.

Чтобы сконцентрировать свет в направленный пучок, используются отражатели. Отражатели расположены так, чтобы они направляли свет от упомянутой нити накаливания на нужную сторону дороги, не ослепляя других водителей. Главное здесь – это фокусировка. Не имеет значения, насколько ярка лампочка, если сфокусировать весь поток света не получается и он распространяется во все стороны. Это важная информация для понимания, почему не все светодиоды подходят под конкретные отражатели в фарах.

Светодиоды работают несколько иначе, что практически показано в видео. Когда вы выбираете светодиоды на замену галогенных ламп, кажется, что имеет смысл, чтобы каждая светодиодная лампа была оборудована достаточным количеством диодов, чтобы отбрасывать свет во всех направлениях так же, как галогенная лампа. Все равно ведь отражатель фары создаст нужный пучок и направит его в правильную сторону.

Но, как мы можем видеть в видео, это неверно и работает система иначе: «360-градусная», или «всенаправленная» светодиодная лампа с диодами, расположенными по кругу на трех и четырех сторонах, дает много света, но не там, где вам это нужно».

«То, что нужно найти, – это LTD-лампочку, максимально имитирующую оригинальную галогенную лампу, а не тот источник света, который создает ослепляющую стену света», – объясняет ведущий «Headlight Revolution» Крис Нельсон.

 фото: rawpixel.com

Именно этого эффекта и нужно стремиться достичь при подборке светодиодной лампы на замену галогенной. А точнее, светодиоды должны располагаться в том месте, где располагалась нить накала на галогенной лампе. Именно это один из важнейших параметров, позволяющий добиться хороших результатов при подборке комплекта, который, с большей долей вероятности, не будет ослеплять других участников движения и будет освещать дорогу без размытий, ярко и лучше оригинальной лампочки накаливания.

Конечно, важен и бренд, и хорошо сделанный продукт для хорошего освещения. Но расположение именно светодиодных чипов относительно расположения нити накала на галогенной лампе является хорошим показателем того, будет ли светодиодная лампа, на которую вы смотрите, эффективно освещать или просто ослеплять встречный трафик.

ДХО, туманки, дополнительный свет

Если нельзя законно улучшить свет качеством, то может можно количеством – установив дополнительные фары? Можно, однако тут есть свои нюансы. ГОСТ разрешает иметь в автомобиле 2 фары ближнего света, 2 или 4 фары дальнего света, 2 противотуманные фары и ДХО. Если у вас с завода не полный комплект, то недостающее можно установить самостоятельно. Есть формальные требования – противотуманки не должны стоять выше фар ближнего света, фары дальнего света не должны стоять шире фар ближнего света и так далее. Самое главное требование – все, что светит вперед, должно это делать белым, либо, в качестве исключения, желтым светом.

Если автомобиль сертифицирован для использования дополнительных световых приборов (читай, они используются в более дорогих комплектациях), то перерегистрировать такую переделку не нужно. То есть если вы установили штатные противотуманные фары или штатное ДХО, то никто не придерется. Иное дело если оборудование нештатное. Если оно соответствует ГОСТу, то его установка разрешена, но требует регистрации в ГАИ, потому что с точки зрения закона в конструкцию автомобиля были внесены важные изменения. Довольные водители, купившие ленты светодиодов и приклеившие их к себе на бампер в качестве ДХО, не знают, что это нужно еще зарегистрировать.

Зарегистрировать установку разрешенного, но нештатного светового оборудования не очень сложно, но очень муторно. Вот список документов: заявление на внесение изменений в конструкцию, сертификат соответствия для оборудования, схема установки, электрическая схема подключения к бортовой сети автомобиля, выписка из ГОСТа, описание ДХО, заключение о возможности внесения изменений в конструкцию автомобиля. Последний пункт самый интересный, потому что получать его нужно в специализированных организациях, в основном это НАМИ. Приятно, что «пустякам» типа ДХО или туманок они делают заключение дистанционно, то есть не нужно гнать автомобиль в Москву. Неприятно, что сие заключение стоит денег – в прошлом году около 3500 рублей. Получив заключение, нужно пройти техосмотр и если на станции не придерутся к качеству установки и выдадут талон, то можно еще раз идти в ГИБДД и получать свидетельство на внесение изменений в конструкцию автомобиля. Потом, по желанию, можно сделать отметку в ПТС.

Переоборудуем осветительные приборы

Яркий свет – один за гарантов безопасного движения, но за это нужно платить энергопотреблением. Например, когда вы стоите в пробке, габариты в совокупности со стоп-сигналом берут на себя порядка 100 ватт. И это, практически, на холостых оборотах двигателя, в результате вы можете получить разряженный аккумулятор.

Чтобы установить светодиоды в задние фонари вы должны определиться с тем что имеете и с тем какими навыками вы владеете.

Подбор диодов

Самый простой метод – применить обычную светодиодную ленту. На ней размещены SMD светодиоды типа 3528, 5050, 5730, 5630 и подобные, а также токоограничительные резисторы, вы можете нарезать её на нужные вам отрезки, кратные трём светодиодам. Как правильно резать ленту читайте здесь.

В зависимости от желаемой яркости приобретайте ленту с плотностью светодиодов 30, 60 или 120 штук/метр.

Если ваши фонари имеют круглую форму, то нужна светодиодная лента бокового свечения. Иначе у вас не получится добиться «светящихся кругов» при нажатии на тормозную педаль.

Третий вид тюнинга – это установить своими руками 5 или 10-мм светодиоды в задние фонари. Светодиод зажигается от напряжения около 3.3 — 3.6 вольта, а в сети автомобиля более чем 12, поэтому нужно использовать токоограничивающий резистор на 0.5 – 1кОм.

Дополнительный свет на квадроцикл. Тюнинг

Главная → Тюнинг → Дополнительный свет на квадроцикл.

  • Admin
  • 03.03.2017
  • 16595
  • дополнительный свет на квадроцикл, Светодиодные фары на квадроцикл

Очень часто от владельцев квадроциклов можно услышать недовольство штатным светом, нехватка света, как правило, сильнее всего ощущается в лесной и пересеченной местности, так  как там отсутствуют дополнительные источники света, и полагаться приходиться только на себя. Я думаю, не стоит говорить о недостатках слабой освещенности в темное время суток, всем нам известно, чем это может закончится, так что перейдем к делу и научимся устанавливать дополнительный свет на квадроцикл своими руками, не прибегая к дорогостоящим услугам сервисов.

Сегодня речь пойдет именно о диодном свете, так как именно он пользуется наибольшей популярностью среди квадроциклистов, об установке ксенонового света мы напишем позднее.

Так же вы можете прочесть статью о самостоятельной установке фары заднего хода на квадроцикл.

Популярность светодиодного света вполне оправдана:

  • Низкое потребление тока, позволяющее устанавливать диодный свет даже на квадроциклы со слабым генератором;
  • Высокая светоотдача;
  • Фары с уровнем защиты IP68 способны выдерживать длительную экстремальную нагрузку, удары и вибрацию;
  • Как правило, все модели светодиодных фар защищены от влаги;
  • Длительный срок службы диодов.

Разновидностей фар дополнительного света на квадроцикл  очень много,  отличаются они количеством светодиодов, потреблением тока, светоотдачей, уровнем защищенности и многим другим (на фотографиях ниже представлены лишь некоторые из них).

Выбор фары ляжет целиком на вас, ну а мы расскажем о вариантах установки доп. света и предоставим схемы.

Для начала стоит определиться с местом установки фары, если вы планируете перевозку груза, установку канистры, или кофра на передний багажник, то фару лучше расположить под багажником.

Например, вот так:

Если багажник загружен не будет, то подойдет любой вариант установки.

Закрепить фару на квадроцикле просто, можно просверлить отверстие в балке багажника или бампера.

Если же желания  что-либо сверлить нет,  можно воспользоваться сантехническими хомутами, так полюбившимися многим квадроциклистам. При выборе предпочтение стоит отдать хомутам с длинной гайкой, это поспособствует более надежному креплению фары.

Подключать фару нужно к аккумулятору через кнопку, реле и предохранитель, используя качественную проводку. Многие производители светодиодных фар комплектуют коробку всеми необходимыми аксессуарами для установки и прилагают схему. Но если вы используете дополнительный свет китайского производства, то всего вышеупомянутого может не быть.

Отчаиваться не стоит. Проводку, кнопку, предохранитель, реле и клеммы вы запросто приобретете в любом автомобильном магазине. А мы предлагаем вам схему установки.

Схема №1:

Схема №2. Упрощенный, но вполне работоспособный вариант:

Проводку лучше убрать в гофру и закрепить пластиковыми хомутами к раме квадроцикла,

а соединения заизолировать термоусадочным материалом.

При покупке стоит сразу выбрать герметичное реле, если его найти не удалось, для герметизации обычного реле можно воспользоваться герметиком, поксиполом или эпоксидной смолой.

Кнопку по желанию можно врезать в пластик квадроцикла

или же установить ее прямо на руль.

Если кнопка не защищена от влаги, время от времени ее можно заливать силиконовой смазкой или разобрать и попробовать загерметизировать.

Как видите, в установке дополнительного света на квадроцикл, нет ничего сложного, справиться с этим может каждый, не обращаясь за услугой в сервисный центр.

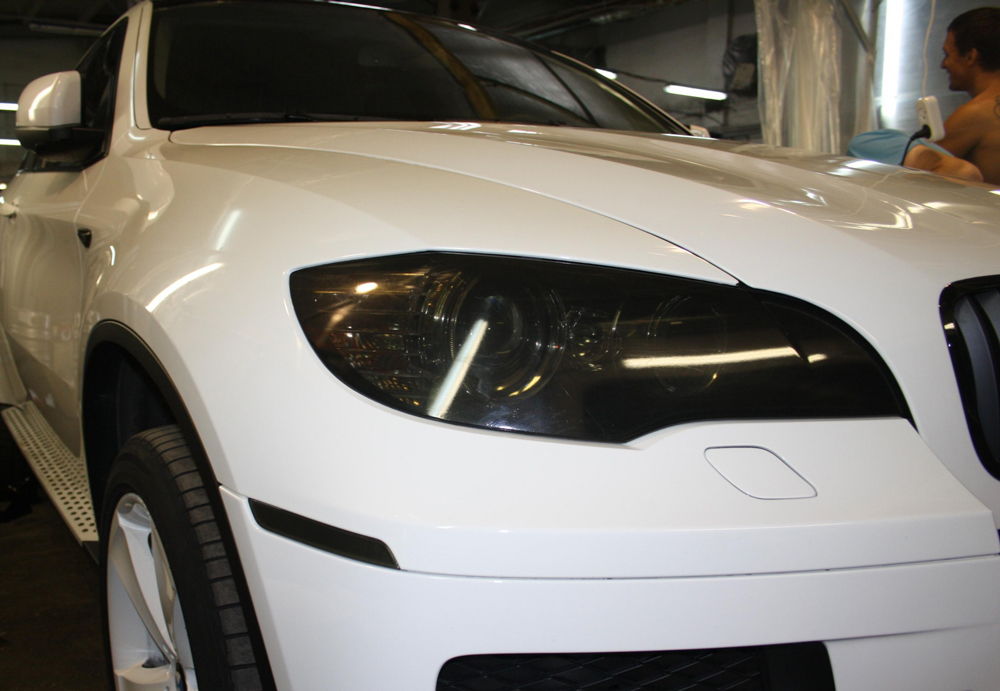

Тонировочная плёнка

Тюнинг фар как задних, так и передних, можно осуществить посредством специальной тонировочной плёнки. Такой способ модернизации оптики дарит машине оригинальный стильный дизайн вкупе с дополнительной защитой остекления.

Чтобы создать неповторимый образ транспортному средству, нужно будет приобрести плёнку высокого качества, кроме этого запастись ножницами, ножом, валиком, феном и мыльным раствором. Оклеивание поверхности можно осуществлять как на снятых фарах, так и без предварительного демонтажа. В первую очередь, естественно, обрабатываемую поверхность фары необходимо тщательно почистить, помыть и просушить. Затем, измерив периметр нужного отрезка плёнки, автовладелец должен вырезать этот кусок. Желательно оставлять по краям по 2 см. Фару перед обработкой нужно смочить заранее приготовленным мыльным раствором и, после снятия защитного слоя, начинать аккуратно приклеивать плёнку

После этого важно разровнять края используемого материала, разогрев их феном. Для полного высыхания потребуется порядка двух часов

Среди преимуществ этого метода стоит отметить простой способ нанесения и дальнейшего снятия при надобности, возможность дальнейшей полировки плёнки, из недостатков — высокую стоимость.

Виды наказаний

Практически за самовольную установку дополнительных фар возможны 3 вида наказания:

  1. Штраф в размере 500 рублей за несогласованную с ГИБДД модернизацию автомобиля в виде дополнительных фар.
  2. Лишение права управления автомобилем на срок от 6 месяцев до 1 года за нарушение режима эксплуатации световых устройств.
  3. Снятие с учета автомобиля.

Из перечисленных наказаний только 2 соответствуют законодательству. Рассмотрим их подробнее.

Лишение прав

В данном случае эта мера будет незаконной. Вопрос в том, что аналогично незаконно наказывают водителей, движущихся на автомобилях с заводскими галогенными фарами, в которых установлены ксеноновые или светодиодные лампочки. Это считают нарушением режима действия световых приборов.

Подобным образом суд может вынести решение и со вспомогательными фарами, ведь они не предусмотрены заводом, а значит нарушают режим работы. Многие автовладельцы считают это противоречивым суждением. Но такое же противоречие можно отнести и к ксенону, так как по Техническому регламенту режим работы может оказаться постоянным или проблесковым. К виду источника освещения это не относится. Поэтому на практике бывает по-разному.

Верховный суд РФ недавно запретил лишать прав водителей, которые установили ксенон, по данному нормативному акту. Поэтому и за дополнительные фары применение такого наказания вряд ли возможно.

Мигающие фары

Дело обстоит иначе, если установлены не обычные фары, а те, которые мигают. Тогда инспектор ГИБДД может подать на вас документы в суд на лишение прав. Но этот вопрос спорный, и суд может посчитать это незаконным. Разберемся, в чем здесь вопрос.

В этом случае законом предусматривается наказание за нарушение режима эксплуатации световых устройств, а также их цвет. Если внимательно прочитать текст санкции, то эти условия тоже соединены союзом «и». Это означает, что оба условия одновременно должны соблюдаться. Если дополнительные фары излучают оранжевый, желтый или белый свет, то это не запрещено Правилами дорожного движения. Нарушается только режим работы.

Но в данном случае может использоваться и норма ч. 4 этой же статьи 12.5 КоАП. В ней указано возможное наказание в виде лишения прав на период от 1 года до 1 г 6 месяцев. Плюс ко всему могут конфисковать ваши дополнительные фары, которые установлены на автомобиле. Если такие фары будут использоваться во время движения на дороге, то прав могут лишить на срок до 2 лет.

Снятие автомобиля с учета

В 2020 году данная мера наказания вполне реальна и соответствует законодательству. Многие владельцы автомобилей знают, что при выявлении изменений конструкции без регистрации такое транспортное средство будет невозможно поставить на учет в Госавтоинспекцию. Инспектор вам просто откажет и будет прав.

Однако, не все водители знают, что, если автомобиль уже зарегистрирован в ГИБДД, и на нем обнаружат незарегистрированные дополнительные фары, то его снимут с учета.

Практически в жизни дело обстоит так:

  1. Вы едете по дороге, инспектор ГИБДД останавливает и проверяет документы на автомобиль.
  2. Он видит дополнительные световые приборы, которые не предусмотрены производителем.
  3. Проверяет свидетельство о регистрации и выясняет, что изменение не зарегистрировано.
  4. Оформляет постановление о штрафе в размере 500 рублей.
  5. Подает рапорт вышестоящему начальнику.
  6. Начальство рассматривает документы и выносит решение о снятии автомобиля с учета.
  7. По почте вам приходит письмо о решении ГИБДД по прекращению регистрации машины.
  8. Решить вопрос можно только путем снятия дополнительных фар и предъявления автомобиля инспектору ГИБДД.

Если после снятия с учета вы продолжите ездить на автомобиле (даже без дополнительных фар), то при остановке вас на дороге инспектором ДПС он заберет регистрационные номера, СТС и поставит машину на штрафную стоянку. Чтобы ее забрать, придется все процедуры проходить заново, а также заплатить за новые госномера. Поэтому, стоит подумать, прежде чем устанавливать незаконные световые приборы.

Квадроцикл из оки своими руками

Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.

Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).

Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.

Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.

Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.

Пониженных передач и блокировки дифференциалов нет.

Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.

Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.

Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.

Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.

Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.
