Технические характеристики
Двигатель
- Тип: V-образный 50⁰, 2-цилиндровый, 4-тактный
- Рабочий объём: 1552 см³
- Диаметр цилиндров и ход поршней: 102×95 мм
- Степень сжатия: 9,0:1
- Охлаждение: жидкостное
- Контроль топлива: SOHC, 4 клапана на цилиндр, гидрокомпенсаторы
- Зажигание: цифровое, 2 катушки — по одной на каждые 2 свечи на цилиндр (TCBI), свечи NGK DPR6EA-9
- Топливная система: электронный впрыск топлива (EFI), 2 дросселя Ø40 мм, 2 инжектора — по одному на каждый цилиндр
- Мощность: 74 л.с. при 5300 об/мин
- Крутящий момент: 125 Нм при 2800 об/мин
- Стартер: электрический
Прочие
- Рама: дуплексная, из высокопрочной стали
- Угол наклона передней вилки: 32⁰
- Подвеска передняя: телескопическая вилка перевёрнутого типа Ø43 мм, ход подвески 150 мм
- Подвеска задняя: маятник, два амортизатора, подкачка воздухом, 4 регулировки отбоя, ход подвески 87 мм
- Коробка передач: 5 скоростей
- Сцепление: гидравлический привод, многодисковое, в масляной ванне
- Привод: кардан
- Шина передняя: 130/70R17М/С (62H)
- Шина задняя: 170/60R17M/С (72H)
- Тормоз передний: дисковый 2 х Ø320 мм (2 х Ø293 мм до 2005 г.), 4-поршневой (6-поршневой до 2005 г.)
- Тормоз задний: дисковый 1 х Ø300 мм (1 х Ø272 мм до 2005 г.), 2-поршневой
- Генератор: 3-фазный переменного тока, 23 A × 14 V при 6000 об/мин, 322 Вт
- Аккумулятор: 18 А/ч, YTX20-BS
Эксплуатационные характеристики
- Тип топлива: бензин А-95
- Объём бака: 17 л
- Расход топлива (трасса/город): 6 / 8 л /100 км
- Макс. скорость: > 200 км/ч
- Разгон 0-100 км/ч: < 5 сек.
- Ускорение 1/4 мили: 13,60 сек. @ 158 км/ч (98.21 mph)
- Сухой вес: 290 кг
- Снаряжённый вес: 317 кг
- Допустимая нагрузка: 184 кг
- Полная масса: 501 кг
Сервисный мануал и инструкции на Kawasaki VN 1500 Vulcan
Сервисный мануал на Kawasaki VN 1500 Vulcan(Англ.)
Сервисный мануал (Service Manual) на Kawasaki VN1500 Vulcan Classic (2000-2002, 2005-2007, 2006)
Подходит также на
: VN1500L Vulcan 1500 Nomad Fi / Vulcan 1500 Classic Tourer Fi выпуск 2000-2004
Частично подходит на
: VN1500J Vulcan 1500 Drifter выпуск 1999-2000, VN1500R Vulcan 1500 Drifter выпуск 2001-2005
Сервисный мануал (Service Manual) на Kawasaki VN1500D Vulcan Classic (1996-1997)
Подходит также на
: VN1500E Vulcan 1500 Classic выпуск 1998-2004
Сервисный мануал (Service Manual) на Kawasaki VN1500G Vulcan/Nomad/Classic Tourer (1998-2001)
Подходит также на
: VN1500E Vulcan 1500 Classic выпуск 1998-2004, VN1500L Vulcan 1500 Nomad Fi / Vulcan 1500 Classic Tourer Fi выпуск 2000-2004
- Сервисный мануал (Service Manual) на Kawasaki VN1500P Vulcan / Mean Streak (2002-2003)
- Руководство по ремонту (Clymer Repair Manual) на Kawasaki VN1500 Vulcan (1996-2008)
- Сервисный мануал (Service Manual) на Kawasaki VN1500 Vulcan (1987-1999)
Сервисный мануал на Kawasaki VN 1500 Vulcan (Рус.)
Сервисный мануал (Service Manual) на Kawasaki VN1500 Vulcan Classic (2000-2002, 2005-2007, 2006)
Подходит также на
: VN1500L Vulcan 1500 Nomad Fi / Vulcan 1500 Classic Tourer Fi выпуск 2000-2004
Частично подходит на
: VN1500J Vulcan 1500 Drifter выпуск 1999-2000, VN1500R Vulcan 1500 Drifter выпуск 2001-2005
Сервисный мануал (Service Manual) на Kawasaki VN1500D Vulcan Classic (1996-1997)
Подходит также на
: VN1500E Vulcan 1500 Classic выпуск 1998-2004
Сервисный мануал (Service Manual) на Kawasaki VN1500G Vulcan/Nomad/Classic Tourer (1998-2001)
Подходит также на
: VN1500E Vulcan 1500 Classic выпуск 1998-2004, VN1500L Vulcan 1500 Nomad Fi / Vulcan 1500 Classic Tourer Fi выпуск 2000-2004
- Сервисный мануал (Service Manual) на Kawasaki VN1500P Vulcan / Mean Streak (2002-2003)
- Руководство по ремонту (Clymer Repair Manual) на Kawasaki VN1500 Vulcan (1996-2008)
- Сервисный мануал (Service Manual) на Kawasaki VN1500 Vulcan (1987-1999)
Перейти к мотоциклу Kawasaki VN 1500 Vulcan
Читать отзыв Kawasaki VN 1500 Vulcan
Ознакомиться с тест драйвами:
- Kawasaki VN1500 Vulcan: Тест-драйв от Моторевю
- Yamaha XV1600A: Сравнительный тест-драйв с Kawasaki VN1500 Vulcan Drifter
Подписывайтесь на нашу группу в контакте «Мото-мануалы и инструкции», чтобы быть в курсе новостей.
Если Вам нужна техническая консультация по мотоциклу Жмите скорее
Статью прочитали: 1 660
Модификации
- 2004 VN1600-B1; Candy Lime Green, Candy Thunder Blue (386), Metallic Spark Black (660), Ebony Black (602); VIN Range JKBVNT60BBA000001 or JKBVNKB1�4A000001-
- 2005 VN1600-B2; Pearl Magma Red, Ebony Black (602); VIN Range JKBVNT60BBA005001 or JKBVNKB1�5A005001-
- 2006 VN1600-B6F; Ebony Black (602), Ebony (New Flame Metallic) / Frame Persimmon Red (796); VIN Range JKBVNT60BBA010001 or JKBVNKB1�6A010001-
- 2006 VN1600-F6F; Ebony Black (602), Ebony (New Flame Metallic) / Frame Persimmon Red (796); VIN Range JKBVNKF1�6A000001-
- 2007 VN1600-B7F; Ebony Black (602), Metallic Flat Spark Black (739)/ Frame Persimmon Red (796); VIN Range JKBVNT60BBA013001-
- 2008 VN1600-B8F; Candy Fire Red (816), Special Edition: Metallic Diablo Black (17K) — Frame Persimmon Red (796) — Flat Super Black (18R)
(□:этот символ в номере рамы отличный для каждого мотоцикла)
Краткая история модели

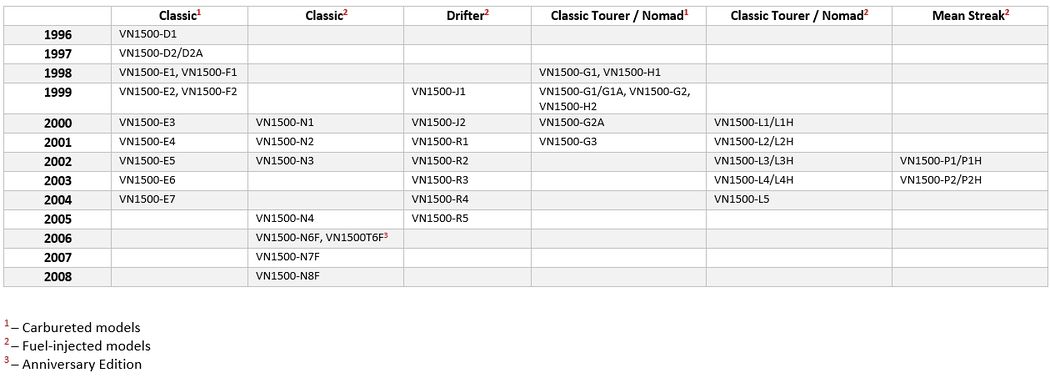

Краткая таблица модификаций серии Kawasaki VN1500 Vulcan по годам.
1996 г. – начало производства и продаж серии Kawasaki VN1500 Vulcan. Появление модификации Kawasaki Vulcan 1500 Classic.
Модель: Kawasaki VN1500 Vulcan Classic (Япония, Европа, Северная Америка). Заводское обозначение: VN1500-D1.
1997 г. – без существенных изменений.
Модель: Kawasaki VN1500 Vulcan Classic (Япония, Европа, Северная Америка). Заводское обозначение: VN1500-D2.
1998 г. – появление модификации Kawasaki Vulcan 1500 Classic Tourer. Версия Classic получает 5-ступенчатую КПП (вместо 4-ступенчатой).
Модель: Kawasaki VN1500 Vulcan Classic, Kawasaki VN1500 Vulcan Classic Tourer (Япония, Европа, Северная Америка). Заводское обозначение: VN1500-E1, VN1500-F1, VN1500-G1, VN1500-H1.
1999 г. – модификация Classic Tourer доступна на рынке Северной Америки (под названием Nomad). Появление модификации Kawasaki Vulcan 1500 Drifter.
Модель: Kawasaki VN1500 Vulcan Classic, Kawasaki VN1500 Vulcan Classic Tourer / Nomad, Kawasaki VN1500 Drifter (Япония, Европа, Северная Америка). Заводское обозначение: VN1500-E2, VN1500-F2, VN1500-G2, VN1500-H2, VN1500-J1.
2000 г. – появление версий Classic и Classic Tourer с инжектором (Fi).
Модель: Kawasaki VN1500 Vulcan Classic (Fi), Kawasaki VN1500 Vulcan Classic Tourer (Fi) / Nomad, Kawasaki VN1500 Drifter (Япония, Европа, Северная Америка). Заводское обозначение: VN1500-E3, VN1500-L1, VN1500-G2A, VN1500-N1, VN1500-J2.
2001 г. – версия Drifter получает небольшие обновления. VN1500 больше не доступна в Европе.
Модель: Kawasaki VN1500 Vulcan Classic (Fi), Kawasaki VN1500 Vulcan Classic Tourer (Fi) / Nomad, Kawasaki VN1500 Drifter (Япония, Северная Америка). Заводское обозначение: VN1500-E4, VN1500-L2, VN1500-G3, VN1500-N2, VN1500-R1.
2002 г. – появление модификации Kawasaki Vulcan 1500 Mean Streak.
Модель: Kawasaki VN1500 Vulcan Classic (Fi), Kawasaki VN1500 Vulcan Classic Tourer (Fi), Kawasaki VN1500 Drifter, Kawasaki VN1500 Mean Streak (Япония, Северная Америка). Заводское обозначение: VN1500-E5, VN1500-L3, VN1500-N3, VN1500-R2, VN1500-P1.
2003 г. – последний год производства модификации Mean Streak. Американская версия Nomad получает инжектор.
Модель: Kawasaki VN1500 Vulcan Classic (Fi), Kawasaki VN1500 Vulcan Classic Tourer (Fi) / Nomad (Fi), Kawasaki VN1500 Drifter, Kawasaki VN1500 Mean Streak (Япония, Северная Америка). Заводское обозначение: VN1500-E6, VN1500-L4, VN1500-R3, VN1500-P2.
2004 г. – модель больше недоступна на рынке Японии.
Модель: Kawasaki VN1500 Vulcan Classic (Fi), Kawasaki VN1500 Vulcan Nomad (Fi), Kawasaki VN1500 Drifter (Северная Америка). Заводское обозначение: VN1500-E7, VN1500-L5, VN1500-R4.
2005 г. – модификация Nomad больше недоступна.
Модель: Kawasaki VN1500 Vulcan Classic (Fi), Kawasaki VN1500 Drifter (Северная Америка). Заводское обозначение: VN1500-N4, VN1500-R5.
2006 г. – модификация Drifter больше не производится. Появление юбилейной версии.
Модель: Kawasaki VN1500 Vulcan Classic (Fi) (Северная Америка). Заводское обозначение: VN1500-N6F, VN1500-T6F.
2007 г. – без существенных изменений.
Модель: Kawasaki VN1500 Vulcan Classic (Fi) (Северная Америка). Заводское обозначение: VN1500-N7F.
2008 г. – последний год производства.
Модель: Kawasaki VN1500 Vulcan Classic (Fi) (Северная Америка). Заводское обозначение: VN1500-N8F.
Двигатель
По сравнению с 1500-м Вулканом рабочий объем мотора несколько больше и составляет 1552 кубических сантиметра. V-образный четырехтактный двухцилиндровый движок способен производить пиковый крутящий момент, равный 127 ньютон-метрам в секунду при 2700 оборотов в минуту. Мощность на своём пике составляет 67 лошадиных сил при 4700 оборотов в минуту.
Мотоцикл имеет транзисторный тип зажигания. Мощный двигатель позволяет мотоциклу разгоняться за 5,29 секунды до 100 километров в час! Максимальная скорость VN 1600 также впечатляет: она составляет 177 километров в час! С учётом двадцатилитрового бензобака и расхода топлива по 6-8 литров на 100 километров мотоцикл может легко проехать пару сотен, не заправляясь. Впрочем, стоит учесть, что, как и в любом другим мотоцикле, на расход топлива влияет стиль езды.
Ходовая часть и тормоза
Рама радует своим дизайном: рельефные трубы отлично смотрятся на фоне массивного руля и основной части корпуса. Расцветки подобраны со вкусом и подойдут для людей с очень разными пристрастиями в плане цвета. Тёмно-коричневый хорош для тех, кто не хочет выделяться, ну, а красный подойдет для ценителей броских байков.
Задняя маятниковая подвеска имеет два амортизатора. Ход её составляет 95 миллиметров. Спереди же в качестве подвески выступает 41-миллиметровая телескопическая вилка, ход которой равен 150 миллиметрам. Отличный выбор, соответствующий характеристикам мотоцикла.
Колёсные диски крупные, в соответствии всем размерам VN 1600. Диски литые, но смотрятся при этом стильно. Некоторые полагают, что лучше всего литые диски выглядят на спортивных байках, однако эта модель показывает, что при правильном подходе такое решение подойдёт и для классики.
Руль у машины мощный, подстать её массивным габаритам. Кавасаки ВН 1600 Вулкан прекрасно управляется на разных скоростях. За руль удобно держаться благодаря специфической форме ручек. Зеркала стильные, но ничем особо не примечательные в плане дизайна (типичная классика).
В роли задних тормозов выступает 1 диск диаметром в 300 миллиметров, которому ассистирует двухпоршневой суппорт. Спереди же практичное решение в виде двух трёхсотмиллиметровых дисков, с двухпоршневыми суппортами.
Видео
Обзор мотоцикла Yamaha XV1900 Raider.
Краткий осмотр мотоцикла Yamaha Roadliner (2014).
Краткий осмотр мотоцикла Yamaha Stratoliner S.
У каждой линейки мотоциклов есть флагманская модель, а у некоторых — даже два. Yamaha XV 1900 Raider — как раз тот случай, он является одним издвух топовых круизеров в современной линейки мотоциклов этого класса от «Ямахи», наравне с моделью XV 1900 Stratoliner. Это следствие привычки производителя делать по несколько различных мотоциклов на основе одного и того же мотора, стилизуя один из них под чоппер, а другой — под круизер, как было, например, с версиями Classic и Custom знаменитого Yamaha Drag Star 1100 и 400/650. Из более свежих примеров приходят на ум Yamaha Stryker и Yamaha Midnight Star 1300.
Как бы то ни было, со «Стратолайнером» предмет нашей статьи роднит мотор, инжектор и часть легкосплавной рамы (она на XV 1900 разборная). Название Yamaha Raider переводится с английского как «Налётчик», и оно полностью отражает характер этого мотоцикла. Огромный, мощнейший, злобный чоппер, заряженный сотней лошадиных сил, он будто бы посматривает свысока на всех остальных участников дорожного движения, зная, что одного поворота ручки газа на себя хватит, чтобы оставить их всех позади, огласив окрестности адским рыком почти двухлитрового мотора.
К слову, о моторе — этот V-твин воздушного охлаждения достался ему от вышеупомянутого «Стратолайнера», но был чуть перенастроен. Он великолепно чувствует себя в нижнем и среднем диапазоне оборотов, уступая, правда, в обилии «низов» модели, стоящей чуть ниже на иерархической лестнице «Ямахи» — Yamaha XV1700 Road Star. Всего же двигатель Yamaha Raider способен выдать 98 лошадиных сил и 167 Нм крутящего момента, а широченное заднее колесо позаботится о том, чтобы вся эта мощность нашла самое верное применение. Резко открывать газ на XV 1900 лучше поостеречься — это чревато заносом.
Питается двигатель Raider от инжектора, благодаря чему расход на скорости в 120 км/ч не превышает 5-5,5 литров, что очень ему на руку, так как по неизвестной причине его создатели решили установить на своё детище всего лишь 15-литровый бензобак. Впрочем, это не мешает многим владельцам Raider путешествовать на своём стальном коне не только по России, но и по зарубежью. Привод заднего колеса у мотоцикла ременной, а приборная панель, расположенная на бензобаке, лаконична и информативна. Непонятно только решение конструкторов лишить Raider маленького масляного радиатора, который ставился на тот же мотор на «Стратолайнере» — без него двигатель стал греться чуть больше.
Весь внешний вид Yamaha Raider говорит о том, что перед нами не тяжеловесный круизер, а поджарый чоппер, ну или, по крайней мере, мотоцикл, который очень хочет им казаться. Посадка на нём очень удобна для приверженцев этого класса — ноги и руки вытянуты вперёд, так что можно расслабиться. Необычно смотрится металлическая накладка на бензобак, но она является ещё одной стильной изюминкой внешности XV 1900 Raider, наряду со штатными глушителями, повторяющими своей формой изгиб рамы мотоцикла. Это, кстати, один из немногих случаев, когда штатные выхлопные трубы смотрятся на байке лучше, чем любые тюнинговые.
Yamaha XV 1900 Raider опровергает стереотип о том, что чоппер — тяжёлая, неповоротлива, донельзя архаичная конструкция. Нет, весит-то этот байк немало, спору нет, но благодаря продуманному расположению внутренних узлов центр масс смещён вниз. Технологичный и феноменально надёжный мотор тоже нельзя назвать архаичным, хотя конструктивно он довольно прост, да и ходовая часть «Рейдера» очень хороша. Обычная вилка-телескоп и задний моноамортизатор работают «на ура», и трясёт на этом мотоцикле при езде по плохой дороге куда меньше, чем на круизерах предыдущих поколений.
Тормоза тоже хороши — два диска с мощными суппортами спереди и диск сзади, так что всей этой конструкции вполне достаточно для того, чтобы эффективно сбрасывать скорость. Вибрации мотоциклисту тоже не докучают — в отличие от Yamaha Road Star, на Raider имеются балансирные валы, которые эти самые вибрации успешно гасят. Так что недостаток у этого мотоцикла, пожалуй, всего один — слишком он мощный для новичка. А вот опытный байкер, несомненно, оценит по достоинству это сочетание надёжности, мощности и красоты, воплощённое в металле.
Технические характеристики
Технические характеристики Kawasaki VN 1500 Vulcan:
Модель | Kawasaki Vulcan 1500 |
---|---|
Тип мотоцикла | круизер |
Год выпуска | 1996-2008 |
Рама | стальная трубчатая |
Тип двигателя | 2-цилиндровый, 4-тактный, V-образный |
Рабочий объем | 1470 см³ |
Диаметр цилиндра/ход поршня | 102,0 x 90,0 мм |
Степень сжатия | 8.6:1 – карбюраторные модели 9.0:1 – инжекторные модели |
Охлаждение | жидкостное |
Количество клапанов на цилиндр | SOHC, 4 клапана на цилиндр (с гидрокомпенсаторами зазоров) |
Система подачи топлива | Карбюратор, 1x Keihin CVK40 – VN1500D, VN1500E, VN1500F, VN1500G, VN1500H DFI (Digital Fuel Injection), 2x 36 mm – VN1500N, VN1500T, VN1500L, VN1500J, VN1500R, VN1500P |
Тип зажигания | транзисторное |
Максимальная мощность | 64,0 л.с. (47 кВт) при 4700 об/мин – макс. мощность карбюраторных моделей + Drifter 65,0 л.с. (48 кВт) при 4700 об/мин – макс. мощность инжекторных моделей, кроме Drifter и Mean Streak 72,0 л.с. (53 кВт) при 5500 об/мин – макс. мощность для VN1500P Mean Streak |
Максимальный крутящий момент | 112,0 Нм (11,4 кг*м) при 3000 об/мин – макс. крутящий момент для карбюраторных моделей 114,0 Нм (11,6 кг*м) при 2800 об/мин – макс. крутящий момент для инжекторных моделей, кроме VN1500P и Drifter 114,0 Нм (11,6 кг*м) при 3000 об/мин – макс. крутящий момент для VN1500P Mean Streak 113,0 Нм (11,5 кг*м) при 2800 об/мин – макс. крутящий момент для Drifter |
Сцепление | Многодисковое в масляной ванне, гидравлический привод |
Коробка передач | 4-ступенчатая – VN1500D1-D2 5-ступенчатая – остальные модели |
Тип привода | кардан |
Размер передней шины | 130/90-16 M/C (67H) – VN1500D, VN1500E, VN1500N, VN1500T, VN1500J, VN1500R 150/80-16 M/C (71H) – VN1500G1-G3, VN1500L 130/70 R17M/C (62H) – VN1500P |
Размер задней шины | 150/80-16 M/C (71H) – all models, except VN1500P 170/60 R17 M/C (72H) – VN1500P |
Передние тормоза | 1 диск, 300 мм, 2-поршневой суппорт – VN1500D, VN1500E, VN1500N, VN1500T, VN1500J, VN1500R 2 диска, 280 мм, 2-поршневые суппорта – VN1500G1-G3, VN1500L 2 диска, 320 мм, 6-поршневые суппорта – VN1500P |
Задние тормоза | 1 диск, 270 мм, 1-поршневой суппорт – VN1500D, VN1500E, VN1500N, VN1500T, VN1500J, VN1500R 1 диск, 300 мм, 1-поршневой суппорт – VN1500G1-G3, VN1500L 1 диск, 300 мм, 2-поршневой суппорт – VN1500P |
Передняя подвеска | Телескопическая вилка 41 мм, ход – 150 мм Вилка перевернутого типа 43 мм, ход – 150 мм – VN1500P |
Задняя подвеска | Маятниковая с двумя амортизаторами (регулировка преднатяга), 87 мм – VN1500D, VN1500E, VN1500P Маятниковая с двумя амортизаторами (регулировка преднатяга), 95 мм – VN1500N, VN1500T Маятниковая с двумя амортизаторами (регулировка преднатяга), 100 мм – VN1500G1-G3, VN1500L, VN1500J, VN1500R |
Длина мотоцикла | 2500 мм – VN1500D, VN1500E 2510 мм – VN1500G1-G3, VN1500L 2545 мм – VN1500J, VN1500R 2505 мм – VN1500N, VN1500T 2410 мм – VN1500P |
Ширина мотоцикла | 965 мм – VN1500D, VN1500E 960 мм – VN1500G1-G3 980 мм – VN1500J, VN1500R, VN1500L 995 мм – VN1500N, VN1500T 850 мм – VN1500P |
Высота мотоцикла | 1100 мм – VN1500D, VN1500E, VN1500P 1430 мм – VN1500G1-G3, VN1500L 1115 мм – VN1500J, VN1500R 1140 мм – VN1500N, VN1500T |
Колесная база | 1660 мм – VN1500D, VN1500E 1665 мм – VN1500G1-G3, VN1500L, VN1500N, VN1500T 1655 мм – VN1500J, VN1500R 1705 мм – VN1500P |
Высота по седлу | 700 мм – VN1500D, VN1500E, VN1500N, VN1500T, VN1500P 720 мм – VN1500G1-G3, VN1500L 730 мм – VN1500J, VN1500R |
Минимальный дорожный просвет (клиренс) | 125 mмм – VN1500D, VN1500E, VN1500J, VN1500R, VN1500N, VN1500T, VN1500P 135 мм – VN1500G1-G3, VN1500L |
Разгон до 100 км/ч | 5,53 сек – VN1500 Drifter 6,64 сек – VN1500 Classic ‘96 5,25 сек – VN1500 Classic Fi 6,78 сек – VN1500 Nomad 5,04 сек – VN1500 Mean Streak |
Максимальная скорость | 159 км/ч – VN1500 Drifter 160 км/ч – VN1500 Classic ‘96 172 км/ч – VN1500 Classic Fi 149 км/ч – VN1500 Nomad 193 км/ч – VN1500 Mean Streak |
Емкость бензобака | 16,0 л – карбюраторные модели 19,0 л – инжекторные модели, кроме VN1500P 17,0 л – VN1500P |
Масса мотоцикла (сухая) | 292 кг – VN1500D, VN1500E 329 кг – VN1500G1-G3 303 кг – VN1500J 335 кг – VN1500L1 337 кг – VN1500L2-L5 299 кг – VN1500N, VN1500T 304 кг – VN1500R 289 кг – VN1500P |
