Регулировка карбюратора скутера Стелс

Как проверить качество регулировки карбюратора мопеда «Альфа»?

На этом этапе нужно отрегулировать качество смеси на ходу. Для этого нужно завести мопед и поехать кататься на половине выкрученной ручки газа. После этого можно смотреть на состояние свечи: черная – слишком много бензина во время езды, белая – воздуха. Как быть в этом случае? Можно вытащить иглу и пазы, которые регулируют количество бензина. При передвижении стопорного колечка наверх топлива будет подаваться меньше, а воздуха больше, и наоборот. После этого снова выполняется проверка, и если при повернутом на полную газе мотор не глохнет, то это знак, что все хорошо.

Кроме того, проблема может быть в главном жиклере, который отвечает за режим «полный газ»: в этом случае его следует заменить на более маленький или большой. Проверкой будут служить следующие действия: при езде на полном газе нужно чуть-чуть сбавить. Если будут слышны хлопки, то нужен меньший жиклер.

В вашем браузере отключен JavaScript

При покупке японского скутера может возникнуть вопрос чистки и настройки карбюратора, это совсем не удивительно ведь новых мопедов на территории России, либо же Украины почти нет, все экземпляры поступают к нам в поношенном состоянии и уже здесь «шаманятся» умелыми мастерами и приводятся в соответствующий вид. Вы можете задаться вопросом, зачем же тогда брать японца, если можно взять нового китайца? Да, но даже бывшая в употреблении японская техника бывает лучше новой китайской.

И так для начала необходимо снять сам карбюратор скутера (пример приводится с тем учетом, что пластик уже снят), для этого необходимо отцепить патрубок воздушного фильтра с одной стороны, и входной патрубок в сам двигатель с другой. Следует также проверить и эти патрубки, при наличии трещин или же дыр в них, произвести замену. Возможные проблемы с карбюрацией, обеднением или же обогащением смеси, могут быть именно связаны с этим. Требуется отсоединить проводку ( она идет к электромагнитному клапану), топливные трубки, трубки разряжения. После открутить винты, которые крепят верхнюю крышку карбюратора, к которой присоединен золотниковый дроссель с иглой. Открутить нижнюю часть — поплавковую камеру. Далее с помощью пневматического пистолета, либо же просто с помощью рта продуть все воздушные и топливные жиклеры. При наличии мусора, либо же пленки на поверхности поплавковой камеры, удалить лишнее, также стенки можно почистить или же промыть с помощью керосина , AWD-40.

Достать и осмотреть сеточку главного топливного жиклера.

Проверить подвижность поплавка, он должен пружинить под нажатиями Ваших пальцев. Проверить состояние дроссельного золотника и иглы, их поверхности.

После этого все собрать, если же скутер будет глохнуть, необходимо подрегулировать винт холостого хода и винт на качество смеси. На более новых моделях(Yamaha Jog SA16) существует всего один винт. В нормальных условиях винт должен быть выкручен на 1.5-2 оборота. Если после этого неполадка не исчезнет, следует регулировать винт при роботе двигателя на холостых оборотах.

Двигатель может глохнуть при неисправном электромагнитном клапане, проверить его работоспособность можно подключив его прямо к клеммам аккумулятора. Если он исправен, в течении 5 минут, игла должна вылезти на 14 мм.

Глохнуть двигатель может и при не исправном топливном кране, в нормальных условиях бензин не должен выливаться с топливной трубки. Это должно происходить лишь при разряжении, проверяем кран, втянув в себя воздух с трубки разряжения, топливо должно течь.

Вот в принципе основные моменты, которые следует учитывать при разборе карбюратора и всего что плотно связано с топливной смесью, если после проведенного выше осмотра неполадки и дальше тревожат Вас, обратитесь за консультацией к специалистам.

Проверка двигателя после регулировки

Выполнив настройку карбюратора, нужно посмотреть эффективность работы силового агрегата на режимах, измерить расход двигателя при скорости 50 км/ч, учитывая только 1-го водителя.

Чтобы получить показания качества работы:

  • залейте полный бак бензином и запишите все данные, которые показывает одометр (измеритель общего пройденного расстояния);
  • заведите двигатель снегохода Тайга и проедьте несколько километров, по показаниям аппарата одометра произведите расчет пути (s, в километрах);
  • долить бензина, воспользовавшись мерной канистрой в бак снегохода, подсчитать величину потраченного горючего;
  • используя формулу gт= v/s•100 (литров на 100 километров), подсчитать расход бензина.

Рекомендации от специалистов: если установлен двигатель РМЗ550 с включенным в комплект датчиком измерения температуры газов «KOSO», нужно посмотреть температуру силового агрегата на больших оборотах. Температура может достигать 745 градусов. Если указанная температура сильно выше нормы, то сбросьте газ.

Рекомендации специалистов по работе с карбюратором:

  • не следует осуществлять растворителем промывку деталей из резины, а также колец и поплавок, потому что эти вещества могут привести к появлению коррозии;
  • корпус с жиклерами промойте очистителем;
  • проверяйте регулярно фильтр 15 и очищайте или меняйте при необходимости;

Проверяйте свечи: остатки топлива, которые не сгорают, когда карбюратор переливает топлива, налипают на электроды, не давая мотору завестись. Чтобы выяснить, почему возникает перелив, нужно проверить запорный клапан 16. Если есть неисправность, то его меняют вместе с гнездом. При необходимости, рекомендуется обратиться к официальному дилеру, чтобы он сделал диагностику и ремонт.

Настройка карбюратора двухтактного двигателя

Одним из главных узлов в механизме подачи топливной смеси в таком транспортном средстве, как скутер, является карбюратор. Перед тем, как перейти непосредственно к описанию процесса регулировки, давайте поговорим о том, зачем он вообще нужен.

Карбюратор — устройство, которое обеспечивает образование и подачу топливной смеси (состоящей из воздуха, бензина и масла) непосредственно в двигатель

Каково, собственно, назначение карбюратора? Если в двух словах, то это устройство, которое обеспечивает образование и подачу топливной смеси (состоящей из воздуха, бензина и масла) непосредственно в двигатель. То есть, от него зависит качество этой смеси и, соответственно, мощность, которую выдает силовой агрегат.

В скутерах, как правило, применяются карбюраторы, тип которых называется «поплавковый». Основной элемент — трубка Вентури, в которой размещена заслонка, регулирующая количество воздуха, подающегося в смесь, а также игла, которая обеспечивает подачу бензина. Выкручивая ручку газа, мы, тем самым, открываем заслонку и поднимаем иглу, увеличивая количество воздушно-топливной смеси, поступающей в двигатель.

Естественно, движения заслонки и иглы должны быть четко синхронизированы для обеспечения ее (смеси) однородности. Обеспечивать постоянное присутствие бензина в трубке призвана поплавковая камера. Принцип ее работы основан на том, что, когда уровень горючего падает, поплавок опускается и открывает канал для подачи бензина в трубку. По ее заполнении поплавок поднимается и закрывает клапан, прекращая, тем самым, поступление горючего.

Если у скутера падает мощность двигателя, невозможно завести мотор или глохнет двигатель — это признаки поломки карбюратора

Признаками того, что карбюратор неисправен, могут быть:

  1. Падение мощности двигателя
  2. Невозможность завести мотор
  3. Глохнет двигатель.

Еще один способ оценки качества работы карбюратора (точнее, корректности его работы) заключается в следующем — выкрутите свечу и посмотрите на ее цвет. Если она белая — значит топливная смесь бедная, то есть в ней слишком много воздуха, а если свечи имеют черный оттенок, значит карбюратор «льет» слишком много горючего. При любом из этих вариантов ясно одно — он нуждается в регулировке.

Необходимо отметить, что, глобально, процесс этот не зависит от тактности двигателя, соответственно ответ на вопрос как правильно отрегулировать карбюратор на китайском скутере 4т и как правильно настроить карбюратор на скутере 2т, будет одинаковым. Давайте теперь перейдем к описанию последовательности действий.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Видео инструкция

В условиях массового производства двигателей внутреннего сгорания, невозможно обеспечить идеальную точность изготовления, в итоге двигатели сошедшие с одного конвейера могут в некоторых пределах отличатся друг от друга. Та же ситуация происходит с производством элементов топливной системы двигателя, в нашем случае — карбюраторов.

Дело дополнительно усложняется еще тем, что изначально производитель двигателей не знает в каких климатических условиях будет эксплуатироваться конкретная модель двигателя. Как известно один и тот же двигатель в разных климатических условиях будет работать совершенно по разному.

Конструкторы проектирующие двигатели прекрасно знают об этих проблемах и поэтому внедряют в систему питания (в нашем случае-карбюратор) регулировочные элементы, воздействуя на которые можно существенно улучшить экономичность, мощность и динамические показатели двигателя вашего скутера исходя из конкретных условий эксплуатации.

Для начала, немного теории.

Как вы знаете, карбюратор это такой прибор в котором происходит приготовление рабочей смеси (смесь воздуха с бензином) без которой невозможна работа ДВС. Самое оптимальное соотношение бензина и воздуха в рабочей смеси, является значение: 1/15, то есть на 15 килограмм воздуха приходится 1 килограмм бензина. При такой смеси двигатель будет работать без перебоев и детонации. Такую смесь принято называть: оптимальной.

К сожалению, на оптимальной смеси двигатель скутера на некоторых режимах не сможет работать устойчиво, например: двигателю в режиме холодного пуска для устойчивой работы требуется смесь в которой воздуха немного меньше чем в оптимальной смеси, соотношением такой смеси является значение: 1/13, то есть на 13 килограмм воздуха приходится 1 килограмм бензина. Такую смесь принято называть: «богатой».

Для того чтобы в нужный момент обогащать смесь, в карбюраторы внедряются дополнительные модули (пусковые обогатители) которые по сути являются мини карбюраторами, более подробно о работе пускового обогатителя написано в статье: Автоматически пусковой обогатитель скутера

Самой опасной для работы двигателя считается бедная смесь (сочетание бензина и воздуха примерно 1/17 и ниже. При работе двигателя на такой смеси возникает детонация общий перегрев двигателя, что в конечном счете приводит к прогару поршня или прокладки ГБЦ, оплавлению внутренней поверхности ГБЦ, про такие «мелочи» как прогар выпускного клапана, можно вообще не говорить.

Ставим скутер на центральную подставку, обеспечиваем свободный доступ к регулировочным элементам карбюратора, прогреваем двигатель (обязательное условие качественной регулировки карбюратора).

Начинаем процесс настройки карбюратора, с регулировки количества оборотов холостого хода. Для этой цели на любом карбюраторе существует специальный болт (отмечен стрелкой), вращая который можно увеличивать или уменьшать количество оборотов холостого хода. Вращая болт количества холостого хода добиваемся минимальных, но в тоже время устойчивых оборотов двигателя.

После регулировки оборотов холостого хода, приступаем к регулировки качества смеси. Для этой цели в карбюраторе есть болт качества смеси (отмечен стрелкой), вращая который можно в некоторых пределах изменять состав смеси. На разных моделях карбюраторов винт «качества» работает по разному принципу: в одном случае винт «качества» перекрывает воздушный канал системы холостого хода, тем самым уменьшая или увеличивая количество воздуха в смеси (обогащает или обедняет ее), в другом случае винт «качества» регулирует количество уже готовой смеси (эмульсии) поступающей через специальный канал в впускной коллектор двигателя.

Регулировка карбюратора

Регулирование холостого хода

В основном на начальном этапе эксплуатации скутера или мопеда карбюратор не требует значительных регулировок. Производитель мототехники настраивает его еще на своём производстве. Но производители бывают разными по отношению к собираемой технике, поэтому может и понадобится небольшая настройка работы карбюратора.

При правильно отрегулированном карбюраторе двигатель работает ровно без сбоев оборотов, без «захлёбываний» двигателя при открытии дроссельной заслонки.

Если Ваш скутер заводится с трудом и при движении Вы обнаруживаете неустойчивую работу двигателя, а так же перебои на холостом ходу двигателя, то это означает, что необходимо подрегулировать карбюратор скутера. Большой расход топлива так же есть сигналом для осмотра и регулировки карбюратора.

Что может быть причиной неровной работы двигателя и большого расхода топлива…Возможные причины это засорение жиклёров или каналов карбюратора, нарушен уровень топлива в поплавковой камере, нарушены регулировки количества и качества топливной смеси, подаваемой в камеру сгорания.

При регулировке карбюратора необходимо добиться устойчивой работы двигателя на оборотах примерно 1500 об/мин. Все регулировки советуется производить в сервисных центрах, но зная их аппетит иногда просто нет возможности для такого сервиса. Регулировка сама по себе не сложная и вполне можно обойтись своими силами.

Перед регулировкой:

  1. Проверить или заменить свечу
  2. Прочистить или заменить воздушный фильтр
  3. Прочистить жиклёры и каналы карбюратора

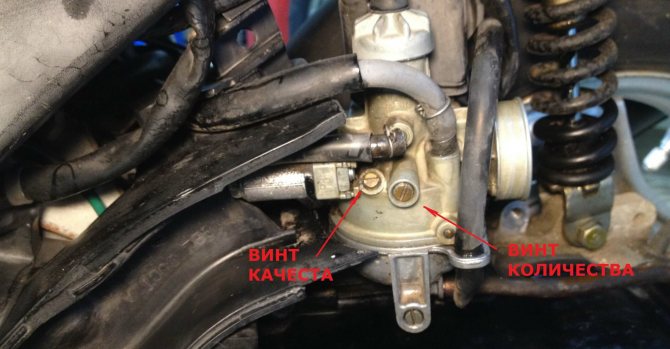

После этих действий заведите и прогрейте двигатель. Регулировка оборотов холостого хода делается следующим образом. Установите скутер или мопед на ровную площадку, используя центральную подножку.

  • после прогрева двигателя «винтом качества» снизить обороты двигателя до самых минимальных
  • поворотом «винта количества», добейтесь максимальной частоты вращения коленчатого вала
  • опять при помощи «винта качества» снизить частоту вращения коленчатого вала до минимальной, и снова «винтом количества» поднять обороты до максимальных.

Все эти операции надо провести 3 -4 раза, постепенно снижая частоту холостого хода. После этого необходимо проверить правильность регулировки карбюратора.

Для этого резко поверните ручку газа. Если при этом появляются провалы в работе двигателя, то смесь необходимо обогатить, для этого заверните «винт качества» на 1/4-1/3 оборота.

Если же двигатель сразу глохнет при резком повороте ручки газа, то смесь нужно обеднять, для этого отверните «винт качества» на 1/4-1/3 оборота.

После всех настроек можно проверить технику на ходу. И после такой проверки можно также определить качество регулировок карбюратора по состоянию свечи зажигания. Выкрутите свечу и внимательно осмотрите её. В таблице приведены основные показатели.

Результат работы двигателяСостояние свечиПричины
Умеренный расход топлива, стабильные обороты на холостом ходу, хорошее ускорениеРезьбовая часть имеет темный нагар, керамическая часть светлого или коричневого цвета без нагараПравильная настройка
Плавают обороты при работе на холостом ходу, большой расход топливаРезьбовая и керамическая части свечи имеют нагар черного цвета, закопченыПереобогащенная смесь в низком и среднем диапазоне оборотов
Двигатель плохо заводится, плохо набирает обороты при вращении ручки газа, «стрельба» в карбюратор, двигатель не держит обороты холостого ходаКерамическая часть свечи белаяОбедненная смесь в низком и среднем диапазоне
Двигатель «захлебывается» на высоких оборотах, небольшое прикрытие ручки газа приводит к повышению оборотов. Большой расход топлива. На максимальных оборотах двигатель начинает «стрелять»Керамическая часть свечи черно-коричневая или черная, покрыта нагаром. Резьбовая часть покрыта черным нагаром.Переобогащение смеси на высоких оборотах
Плохое ускорение и набор оборотов после половины хода ручки газа. Возможна «стрельба» через воздушный фильтр.Керамическая часть свечи белаяОбеднение смеси в высоком диапазоне оборотов

И не забывайте о технике безопасности. Категорически запрещается регулировка карбюратора в закрытых помещениях.

Признаки необходимости регулировки

По определенным признакам, проявляющимся в ненормальной работе двигателя, можно сделать заключение, что карбюратор нуждается в настройке.

Перечень отклонений достаточно широкий:

  • силовая установка не развивает необходимую мощность под нагрузкой;
  • при резком ускорении скутера чувствуются провалы в работе двигателя;
  • холодный мотор тяжело запустить стартером после длительной стоянки;
  • силовой агрегат скутера потребляет топливо в увеличенном количестве;
  • отсутствует быстрый отклик мотора на резкий поворот акселераторной ручки;
  • двигатель может внезапно остановиться из-за недостатка топливной смеси.

Разборка карбюратора Yamaha Jog

  1. Сначала вам нужно отсоединить бензиновый шланг, предварительно приготовив отдельный резервуар с топливом.
  2. Далее необходимо снять основные винты – дросселя и качества смеси.
  3. Следующим этапом будет снятие основных деталей – дросселя, диффузора и пружины.
  4. Также необходимо снять пусковой обогатитель и поплавковую камеру.

Ниже схема деталей карбюратора Ямаха Джог, показанная в разобранном виде.

Если вы разобрали карбюратор, то вам необходима чистка каналов и других деталей. О чистке стандартного карбюратора говориться в этой статье: как почистить карбюратор. Но какая нужна регулировка этого карбюратора?

Алгоритм регулировки

Все работы по настройке бензопилы карбюратора проводятся в четыре этапа:

  • Выполняется регулировка двигателя для его бесперебойной работы на низких оборотах.
  • Карбюратор настраивается на создание и подачу качественной топливной смеси.
  • Тонкая регулировка проводится на холостом ходу и только после того, как силовая установка прогреется.
  • Проверяется качество работы инструмента во всех режимах.

Первым делом посредством винта L следует запустить двигатель на максимальные обороты, а затем отпустить его на ¼. Винт Т позволит настроить работу силовой установки на холостом ходу. Регулировка тяги и максимальных оборотов выполняется с помощью винта Н, который необходимо медленно закручивать, отслеживая при этом показания электронного тахометра

Важно помнить, что нельзя превышать максимальное количество оборотов, заявленное производителем инструмента

После проведения регулировки необходимо дать двигателю остыть. Затем остается его запустить в соответствии с алгоритмом пуска холодного агрегата. Если в это время не возникло проблем, и на холостом ходу бензопила работает хорошо, следует проверить ее под нагрузкой. При обнаружении недостатка мощности силовой установки выполняется регулировка с помощью винта Н.

Источник

Как правильно настроить карбюратор на мопеде альфа

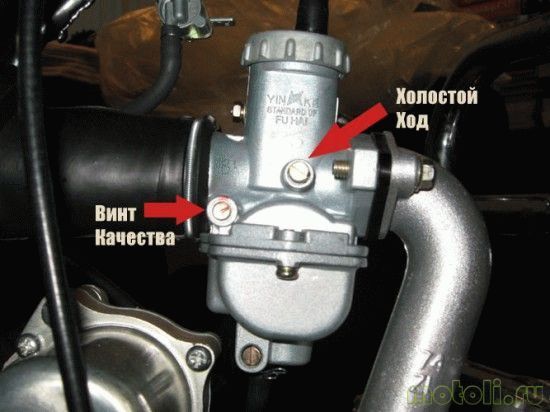

Шаг 1. Настройка качества смеси. Мопед Альфа имеет для этого специальный винт, который предварительно нужно полностью закрутить и выкрутить максимум на 1 оборот. Дальше находим винт холостого хода и вращаем его до тех пор, пока мопед не начнет работать устойчиво на нормальных оборотах. Следующий этап — обеднение смеси, после холостого хода придется немного открутить винт качества смеси до тех пор, пока двигатель не начнем плохо работать с перебоями.

Шаг 2. Мы сделали смесь бедной, но нужно это исправить, для этого винтом холостого хода обогащаем смесь, закручивая его. Настройка происходит до тех пор, пока мотор не начнет работать нормально и без перебоев. Проверить тот факт, что карбюратор мопеда Альфа настроен можно посредством нажатия ручки газа. Если при ее резком открытии мотор сразу глохнет или давиться, придется обогатить смесь, открутив немного винт качества смеси.

Настройка качества смеси

Качество смеси играет ключевую роль в работе всего скутера, ведь неправильно настроенные параметры приведут к тому, что скутер будет захлебываться, потреблять много топлива и увеличить износ поршневой группы. Именно поэтому горючая смесь должна находиться в оптимальном количестве, бедная смесь говорит о потере мощности и частом перегреве двигателя, богатая смесь характерна большим расходом топлива и наличием сильного нагара в камере сгорания.

Существует два способа настроить качество смеси — регулировочным винтом или уровнем иглы в заслонке. В некоторых случаях устройство карбюратора предполагает отсутствие регулировочного винта, поэтому настройка проводиться только иглой. Стандартная процедура регулировки винтом происходит вращением против и за часовой стрелкой, в первом случае смесь становиться бедной, закручивание винта говорит об обогащении смеси. В случае с иглой обогатить смесь можно путем поднятия ее вверх, бедная смесь установлена на опущенной игле.

Важно: настройка качества смеси также должна проводиться на прогретом в течение 10-15 минут двигателе. В инструкциях к большинству скутеров написано, что существует стандартная настройка качества смеси, где винт должен быть откручен всего на 1,5-2 оборота

Поэтому при невозможности точно настроить смесь придерживайтесь этого показателя

В инструкциях к большинству скутеров написано, что существует стандартная настройка качества смеси, где винт должен быть откручен всего на 1,5-2 оборота. Поэтому при невозможности точно настроить смесь придерживайтесь этого показателя.

Настройка иглы проводиться путем ее повышения или уменьшения, на ней имеется обозначения и специальное стопорное кольцо, которое устанавливает текущую высоту. Соответственно, обнаружив бедную смесь придется поднять уровень кольца на 1 отметку. Добившись оптимальных показателей ваш скутер будет работать ровно и правильно, топливо будет потреблять в нормальном количестве, а мощность будет соответствовать характеристикам.
