Тюнинг глушителя на квадроцикл – прямоточные, тихие и шноркель выхлопной трубы

Нужен ли резонатор или нет

Теперь рассмотрим такую деталь, как резонатор. Нужен ли он вообще? Такая деталь отвечает за своевременный выход из камеры мотора сгоревших газов. Таким образом освободится место для поступления новых газов, тем самым работа двигателя станет проходить быстрее. Почти все эксперты сходятся в одном — от качества резонатора зависит мощность двигателя, так что эта деталь очень важна. И когда вы слышите о том, что спортивные модели подверглись модернизации, то в первую очередь это касается резонатора. Конечно же, на штатной выхлопной системе резонатор имеется, но его меняют на более усовершенствованный.

Резонатор должен располагается за прямотоком, дабы основной поток ядовитых газов, идущих от мотора, принять на себя. И чем эффективнее будет в этом случае работа резонатора, тем лучше станут ходовые качества автомобиля.

Чтобы лучше понять суть работы резонатора, следует понять его многослойную конструкцию. Каждый из слоёв резонатора выполняет определённую функцию, свой вид работы. К примеру, уровень воздушного фильтра состоит из отражателей, которые, собственного говоря, воздушные потоки и гасят.

Кроме того, эффективность резонатора зависит от трёх важных составляющих. Это чистота глушителя, состояние катализатора и диаметр труб.

Изготовление прямоточного глушителя

Различают два вида резонаторов для глушителя. Распространены резонаторы для двухконтактного и четырёхконтактного двигателей. Каждый имеет свои преимущества и минусы.

В частности, в процессе эксплуатации было замечено, что резонатор для четырёхконтактного двигателя является скорее помехой, чем помощником. Демонтировать резонатор с этого вида глушителя означает, что мощность мотора возрастает на целых 15%.

С другой стороны, при отсутствии резонатора в двухтактном двигателе в глушитель будут выходить не только отработанные газы, но и остатки несгоревшего топлива. И вообще, будет наблюдаться потеря скорости с одновременным увеличением расхода топлива. Понятно, что такой вариант никого не устроит.

Чтобы увеличить мощность двигателя, выхлопная система должна быть настроена таким образом, чтобы уменьшалось сопротивление выходу газов и при впуске обеспечивалось разряжение.

Начнём с сопротивления выхлопным газам. Поставив прямоточный глушитель, можно на все сто процентов решить эту проблему. Сопротивление выхлопной системы снижается, и одновременно создаются благоприятные условия для всасывания воздушно-топливной смеси в камеру сгорания.

Как это происходит? А всё просто. Прямоток создаёт меньшее сопротивление выходящим газам, которые уже эффективнее покидают камеру сгорания. Это позволяет, в свою очередь, быстрее занять своё место в камере воздушно-топливной смеси. Понятно, что в результате это отразится на мощности двигателя.

Можно ли избежать штрафа?

Не факт, что наказания получится избежать, однако можно попытаться. Прежде всего, автомобилист должен принять виноватый вид и просить о минимальной предусмотренной законом (статьями 12.5 и 8.23 КоАП) мере наказания – вынесении предупреждения. Можно заверить инспектора, что причина нарушения будет незамедлительно устранена, а сама проблема возникла совсем недавно. Плюсом будет, если при проверке штрафов обнаружится, что за водителем они не числятся.

Если же на представителя Госавтоинспекции не действуют никакие убеждения, можно просто согласиться на штраф и своевременно оплатить его – тогда в пользу государства с водителя будут взысканы всего 250 рублей.

Конструкция системы выпуска

Система выпуска

Основной задачей системы выпуска является эффективный отвод отработавших газов из цилиндров двигателя, снижение их токсичности и уровня шума. Зная, из чего состоит выхлопная система в автомобиле, вы сможете лучше понимать принципы ее работы и причины возможных неполадок. Устройство стандартной выхлопной системы зависит от вида используемого топлива, а также от применяемых экологических стандартов. Выхлопная система может состоять из следующих элементов:

  • Выпускной коллектор — выполняет функцию отвода газов и охлаждения (продувки) цилиндров двигателя. Он выполняется из термостойких материалов, поскольку температура выхлопных газов в среднем варьируется от 700°С до 1000°С.
  • Приемная труба — представляет собой трубу сложной формы с фланцами для крепления к коллектору или турбонагнетателю.
  • Каталитический нейтрализатор (устанавливается в бензиновых двигателях экологического стандарта Евро-2 и выше) — устраняет из отработавших газов наиболее вредные компоненты CH, NOx, СО, преобразуя их в водяной пар, углекислый газ и азот.
  • Пламегаситель — устанавливается в системах выпуска отработавших газов автомобилей вместо катализатора или сажевого фильтра (в качестве бюджетной замены). Он предназначен для снижения энергии и температуры потока газов, выходящих из выпускного коллектора. В отличие от катализатора, не снижает количество токсичных компонентов в отработавших газах, а лишь снижает нагрузку на глушители.
  • Лямбда-зонд — служит для контроля уровня кислорода в составе отработавших газов. В системе может быть один или два кислородных датчика. На современных двигателях (рядных) с катализатором устанавливается 2 датчика.
  • Сажевый фильтр (обязательная часть системы выхлопа дизельного двигателя) — удаляет сажу из выхлопных газов. Может совмещать в себе функции катализатора.
  • Резонатор (предварительный глушитель) и основной глушитель — снижают уровень шума выхлопных газов.
  • Трубопроводы — соединяют отдельные элементы выхлопной автомобильной системы в единую систему.

Выхлопная система авто, устройство, принцип работы

Когда топливовоздушная смесь сгорает в цилиндре мотора, появляются отработанные газы, которые следует вывести, чтобы цилиндр вновь наполнился требуемым количеством смеси. Для этого автомобильные инженеры разработали выхлопную систему, которая состоит из трех ключевых компонентов — глушителя, каталитического конвертера (нейтрализатора), выпускного коллектора.

Выпускной коллектор появился фактически одновременно с двигателем. Он являет собой навесное оборудование мотора и состоит из ряда труб, соединяющих камеру сгорания каждого цилиндра силового агрегата с каталитическим конвертером. Выпускной коллектор изготавливается из керамики либо металла (нержавеющая сталь, чугун).

Поскольку коллектор пребывает под постоянным влиянием повышенных температур отработанных газов, наиболее долговечными являются изделия из нержавеющей стали и чугуна. Причем, лучше отдать предпочтение коллекторам из нержавеющей стали, поскольку в процессе охлаждения двигателя после остановки транспортного средства на нем (коллекторе) собирается конденсат. В чугунных коллекторах конденсат способен вызвать коррозию, а вот в коллекторах из нержавейки о коррозии не может быть и речи. Преимуществом керамических коллекторов является их малый вес, однако они не могут долгое время выдерживать воздействие повышенных температур отработанных газов, в результате чего трескаются.

Принцип действия выпускного коллектора достаточно прост. Отработанные газы посредством выпускного клапана попадают сначала в выпускной коллектор, а затем — в каталитический нейтрализатор. Помимо ключевой опции отвода выхлопных газов, выпускной коллектор содействует продуванию камер сгорания силового агрегата и забирает свежую порцию отработанных газов. Это происходит с помощью разницы давления газов в коллекторе и камере сгорания. Давление в коллекторе ниже, нежели в камере сгорания, отчего в трубах коллектора возникает волна, которая, отражаясь от каталитического нейтрализатора либо резонатора, идет обратно к камере сгорания, а во время очередного цикла выхлопа способствует выведению новой порции газов.

Из коллектора отработанные газы поступают в нейтрализатор или каталитический конвертер, состоящий из керамических сот, поверхность которых покрыта слоем платиноиридиевого сплава. Соприкасаясь с данным слоем, с выхлопных газов путем химической реакции восстановления появляются оксиды азота, а также кислород, применяемый для эффективного сгорания остатков топлива, находящихся в выхлопе. В результате влияния реагентов катализатора, из него в выхлопную трубу поступает смесь диоксида углерода и азота.

Наконец, третьим ключевым компонентом выхлопной системы транспортного средства является глушитель, который являет собой устройство для уменьшения уровня шума в процессе выпуска отработанных газов. Он состоит из четырех элементов — глушитель, труба, соединяющая каталитический конвертер либо резонатор с глушителем, выхлопная труба, а также наконечник выхлопной трубы.

Зачем вообще устанавливать прямоток?

Каждый мотор вырабатывает определенное количество выхлопных газов в единицу времени. Проектировщики это учитывали, и поэтому выполняли выхлопную систему таким образом, чтобы там справлялась с отводом ненужных остатков.

Когда владельцы начинают дорабатывать двигатель, увеличивая его мощность, нужно также и улучшить выхлопную систему, так как увеличится количество выхлопных газов. Родная система не справится с таким большим объемом, что будет существенно глушить автомобиль. Все новые доработки, в таком случае, будут напрасны.

Именно поэтому, важно, переделывая двигатель, усовершенствовать и выхлоп. Со штатной установки практически ничего не остается

Меняется коллектор, трубы на больший диаметр и глушитель. Благодаря этому, выхлопные газы начнут уходить быстрее, не застаиваясь в цилиндрах, что естественно увеличит мощность. Но придется тогда пожертвовать тихим звуком. Общая мощность двигателя, при установленном прямотоке, увеличивается на 15%.

Далее нужно разобраться, почему же у прямотока такой сильный гул. Как правило, громкое звучание создается из-за постоянно и быстродвижущихся выхлопных газов. Чтобы уменьшить скорость, а, значит, уменьшить звук, используют глушитель. Его функция – уменьшить скорость газов. Глушитель представляет собой определенный лабиринт, проходя который газы существенно снижают свою скорость. Благодаря этому снижается и шум.

По причине того, что в прямотоке используют трубы большего диаметра и глушитель, который не оборудован лабиринтом, скорость выхлопа не снижается, благодаря чему цилиндры полностью очищаются. Но вот шумность увеличивается. Поэтому и появляется низкочастотный звук.

Модернизируем систему выхлопа

Как сделать выхлоп тише? Прежде всего, нужно знать, что система удаления отработанных газов конструктивно снабжена глушителем и резонаторами, которые предназначены для снижения скорости удаляемого выхлопа. Он практически полностью теряет свою энергию и рассеивается, когда попадает в камеры глушителя.

Поэтому, чтобы модернизировать систему удаления выхлопных газов, необходимо установить дополнительный резонатор. Это нужно сделать между глушителем и основным резонатором системы. Его можно изготовить как самостоятельно, так и приобрести новый. Затем следует вырезать участок выхлопной трубы и приварить там добавочное устройство.

Резонатор изготавливают следующим образом

. Из листовой стали делают его корпус, из отдельно собранных половинок, которые свариваются заблаговременно. Заменить лист стали можно металлической трубой соответствующего диаметра. Подробней см. статью «Что такое резонатор глушителя».

На участке выхлопной трубы, расположенной за основным резонатором, делаются отверстия. После чего на этом промежутке обваривают две половинки заготовленной «бочки», а в получившемся новом корпусе резонатора нужно уложить базальтовую вату. По окончании работ сварные швы зачищаются, и получившуюся деталь окрашивают краской, устойчивой к перепадам температур.

Что еще нужно знать?

Приходилось ли Вам когда-нибудь сравнивать элементы выхлопных систем отечественных автомобилей и иномарок? Практически все зарубежные автомобили снабжены массивными компонентами систем удаления выхлопных газов. Это связано с тем, что более толстый металл способствует уменьшению вибрации мотора, а также делает работу выхлопной системы практически бесшумной.

Если разобрать глушитель иномарки

, то помимо толстых металлических стенок конструкции, можно увидеть множество камер и лабиринтов, призванных рассеивать выхлоп. В отечественных автомобилях все гораздо проще, в плане конструкций, поэтому они не отличаются высоким уровнем комфорта.

Следует также знать, что любая модернизация системы удаления выхлопных газов двигателя, неуклонно приведет к увеличению веса конструкции труб, резонаторов и глушителя. В этой связи необходимо принять меры для усиления несущих кронштейнов системы, а также замены амортизаторов более мощными. Как сделать выхлоп тише Вы уже знаете, теперь осталось дело за малым: необходимо провести испытания работы мотора на холостом ходу, а также под нагрузкой, и посмотреть, как будет себя вести двигатель.

О прямотоке или ПГ

Прямоточный глушитель (ПГ) является совершенствованной альтернативой стокового выхлопа, который не способен обеспечить быстрый и своевременный выход газов из системы двигателя (ДВС). Особенно страдает (давится) штатная выхлопная система после установки спортивного распредвала или после расточки цилиндров ГБЦ (другими словами, на форсированном моторе).

ПГ призван модернизировать систему выхлопа, в которой увеличен выброс газов. Кроме того, правильно установленный ПГ обеспечит прибавку мощности ДВС на 10–15 л.с. Однако надо быть готовым к кардинальным изменениям: заменить надо будет всё, начиная катализатором и заканчивая наконечником.

Прибавка мощности силового агрегата с помощью ПГ, к сожалению, имеет и «обратную сторону медали», связанную, прежде всего, с громкой звуковой атакой порядка 120 дБ. Это норма для спортивных автомашин, однако для гражданских, вряд ли. И этим объясняется масса случаев штрафов, выписываемых инспекторами правопорядка владельцам таких машин.

Чтобы минимизировать этот огрех модернизации, умельцы используют различные способы снижения звука. Инсталляция глушителя флейты, овального или круглого резонатора — все это разновидности методов по улучшению работы глушителя прямотока. Тихим сделать его может «форма и содержание».

К примеру, умельцы говорят о том, что квадратный резонатор, установленный в середине трассы (пути выхода газов в ВС), снижает шум намного лучше, чем овальный или круглый. Да и вообще, круглый лучше не ставить, а использовать в крайнем случае овальный, так как в нём больше объём банок и соответственно, тише звук.

Прежде, чем разбираться основательно в том, что такое ПГ, следует вспомнить о функционировании системы выхлопа автомобиля. Многие автомобилисты даже не подозревают, сколь много задач она выполняет, хотя так и не кажется на первый взгляд.

Безусловно, основной задачей выхлопа является отвод газов

Но не менее важной функцией — обеспечить своевременную и качественную вентиляцию цилиндров ДВС

Вентиляция цилиндров осуществляется следующим образом. В момент закрытия клапанов одного цилиндра ДВС, создаётся разряжение в выпускном коллекторе. Оно перемещается по системе с большой скоростью, и отразившись от преград, возвращается в коллектор. В момент выхода газов из цилиндра здесь создаётся пониженное давление, которое способствует лучшей вентиляции и продувке.

Помимо всего прочего, выхлопная система (ВС) призвана бороться с шумом. Для этого предназначен глушитель.

По сравнению с обычным, штатным глушителем, ПГ не имеет множество отдельных секций внутри. Соответственно, он отличается более упрощённой конструкцией. Именно этот факт и позволяет умельцам изготавливать его в домашних, гаражных условиях.

Но стоит ли вообще, обычному автомобилисту менять стандартный глушитель на ПГ? Безусловно, нет. Если он не предпочитает активную езду, не подразумевает эксплуатацию авто в спортивных целях, не комплексует по поводу «серой» и не выделяемой из всеобщего автопотока машины, то и модернизацию проводить ему не стоит.

Напротив, если басистый и породистый рёв мотора находит отклик в душе автолюбителя, то установка прямотока обязана быть проведена. Тем более что это даёт немало преимуществ следующего характера:

  • повышается мощь ДВС из-за увеличения пропускной способности;
  • продлевается срок эксплуатации всей ВС, за счёт использования качественных материалов.

Что касается недостатков модернизации, то это:

  • проблемы с законом из-за сильного шума (можно исключить, если установка ПГ будет проведена по новой системе);
  • возможные сложности с сервисным ТО;
  • большая чувствительность силового агрегата к низким температурам;
  • понижение клиренса.

Не стоит путать прямоток с глушителем. Дело в том, что прямотоком называется вся система выхлопа, а подвергается модернизации в большинстве случаев только её часть — глушитель.

Причины громкого выхлопа

Во всех камерах сгорания, происходящим процессам с поршнями, которые находятся в цилиндра, обязательно сопутствуют маленькие взрывы. Мгновенно увеличивается объем газа, что провоцирует передвижение поршней книзу. Затем отворяется выпускной клапан, а волна газа проникает в расширение выхлопного устройства.

Слишком большой шум возникает от мощных механических колебаний в устройстве выхода отработанных газов. Громкому шуму может поспособствовать очень большие расширения. Вследствие этого все компоненты устройства выхлопа производятся из весьма плотного и прочного металла — он помогает снижать шум и вибрации.

Громкий выхлоп может быть следствием неисправности глушителя, катализатора и других деталей выхлопной системы. Если нет уверенности в том, что выхлопная система в порядке, лучше обратиться в автомастерскую. Однако можно самостоятельно попытаться найти причину и, например, если виноват старый глушитель или резонатор, то их вполне можно заменить самостоятельно.

Как сделать выхлоп тише? Несколько проверенных способов

Вопрос, как сделать выхлоп тише будет интересен многим автовладельцам, которые хотят повысить уровень комфорта собственного автомобиля, чтобы во время езды не отвлекаться на посторонние звуки. Не секрет, что глушителем создается определенный уровень шума, однако его можно значительно уменьшить, что невозможно будет недооценить при езде. Для этого выхлопную систему двигателя следует модернизировать. Давайте разберемся, что может в выхлопной трубе вызывать повышенный уровень шума.

Начнем с того, что в камере сгорания каждый рабочий цикл поршней в цилиндрах сопровождается микровзрывом, за которым следует моментальное расширение объемов газа. Вследствие чего происходит перемещение поршней вниз, открывается выпускной клапан, а взрывная газовая волна попадает в раструб выхлопной системы.

Поэтому шум появляется от сильной вибрации в системе выхлопа отработанных газов, а также из-за их значительного расширения. По этой причине все элементы системы выхлопа изготавливают из толстостенного металла, благодаря которому уменьшаются вибрация и шум.

Какая ответственность за превышение допустимого уровня шума выхлопной системой автомобиля?

Согласно действующему законодательству за превышение нормативов уровня шума транспортных средств предусмотрена административная ответственность в соответствии со статьей 8.23 КоАП РФ, которая предусматривает наложение штрафа в размере 500 рублей.

Стоит отметить, что в Сети ходят слухи и сплетни о том, что по этой статье водителя не могут привлечь сотрудники ГИБДД, так как эта административная норма не входит в главу 12 КоАП РФ о безопасности дорожного движения. Однако спешим вас разочаровать. Сотрудники МВД РФ, в том числе инспекторы Госавтоинспекции, вправе привлекать водителей к ответственности по статье 8.23 КоАП РФ. Точку в этом споре поставил Верховный суд РФ, разъяснив, почему ГИБДД имеет право привлекать автовладельцев и водителей за превышение уровня шума транспортного средства. Вот это решение.

Но это еще не все беды, которые ждут любителей тюнинга и громкого выхлопа. Согласно действующему законодательству внесение изменений в конструкцию автомобилей должно быть оформлено надлежащим образом. Для этого необходимо для начала получить разрешение в ГИБДД, затем обратиться в испытательную лабораторию, для того чтобы получить добро на установку дополнительных конструкций для транспортного средства или элементов тюнинга, затем посетить специализированную организацию для модернизации автомобиля.

Далее требуется снова приехать в лабораторию для получения свидетельства о безопасности внесенных изменений в конструкцию автомобиля. После чего необходимо пройти техосмотр и обратиться в Госавтоинспекцию для перерегистрации автомобиля и внесения записи в ПТС о внесенных изменениях.

Естественно, что подобная сложность отпугивает водителей от легализации тюнинга автомобилей. Плюс не все изменения в конструкцию автомобилей могут быть оформлены. Например, если изменения в конструкцию автомобиля ухудшат его безопасность, испытательная лаборатория не даст разрешение на тюнинг работы.

В итоге по дорогам страны ездят тысячи машин с неоформленным тюнингом, чьи владельцы рискуют быть привлечены к административной ответственности по части 1 статьи 12.5 КоАП РФ (Управление транспортным средством при наличии неисправностей или условий, при которых эксплуатация транспортных средств запрещена, или транспортным средством, на котором незаконно установлен опознавательный знак «Инвалид»).

Напомним, что часть 1 статьи 12.5 КоАП РФ ссылается

Например, любителям шумного выхлопа стоит помнить, что инспектор ГИБДД вправе ограничить эксплуатацию транспортного средства, выхлопная система которого превышает установленную законом норму (пункт 6.5). Так, движение автомобиля может быть запрещено до устранения неисправности, которая является препятствием для эксплуатации на дорогах общего пользования. Также автомобиль может быть эвакуирован на штрафстоянку, если в месте остановки машины инспектором ГИБДД автомобиль будет мешать безопасности других участников дорожного движения.

В том числе водителю, управляющему автомобилем, у которого шум выхлопа превышает предельную норму согласно ГОСТу, инспектор ГИБДД может выдать предписание-требование об устранении неправильный работы выхлопной системы, уровень шума которой превышает установленные ГОСТом нормы.

Если же водитель повторно попадется на превышении нормативов шума выхлопной системы, то он может быть уже привлечен к административной ответственности по части 1 статьи 19.3 КоАП РФ (Неповиновение законному распоряжению или требованию сотрудника полиции, военнослужащего либо сотрудника органа или учреждения уголовно-исполнительной системы в связи с исполнением ими обязанностей по охране общественного порядка и обеспечению общественной безопасности, а равно воспрепятствование исполнению ими служебных обязанностей), что грозит штрафом в размере 1000 рублей или административным арестом на срок до 15 суток.

судебного дела, где водителя привлекли за громкий выхлоп автомобиля к административной ответственности не только по статье 8.23 КоАП РФ, за невыполнение законного требования инспектора ГИБДД.

Наконец, напомним, что, согласно регламенту МВД о государственной регистрации транспортных средств, за незаконное внесение изменений в конструкцию автомобиля (неоформленный тюнинг, колеса с выносом, фаркоп, незаводские фары и т. д.) регистрационный учет автомобиля может быть прекращен. В этом случае для восстановления регистрации транспортного средства автовладельцу придется устранить причины прекращения регистрации, то есть вернуть конструкцию автомобиля к заводскому виду (демонтировать незаконный тюнинг).

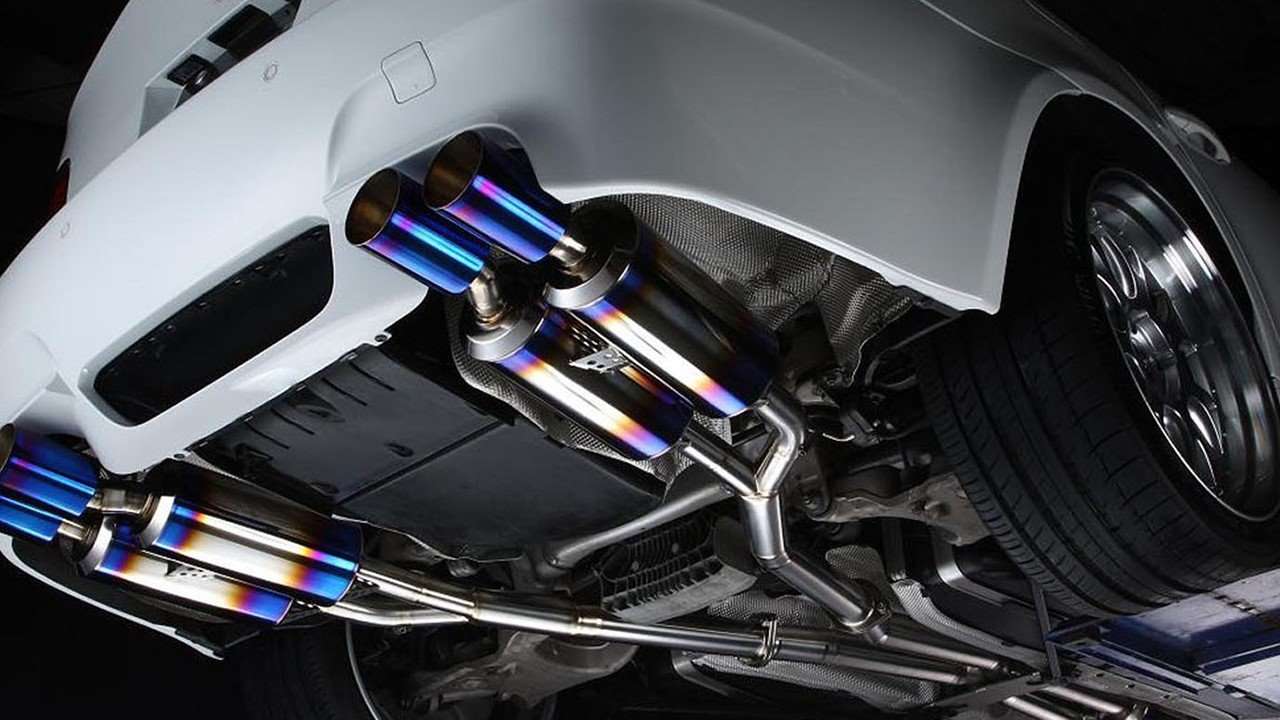

Виды тюнинга выхлопной системы

Тюнинг выхлопной системы разделяется на несколько типов:

  1. Тюнинг для звуковых и визуальных эффектов. Аудиотюнинг организовывается для получения более приятных звуков при выхлопе, в большинстве своем они «рычат и бурчат», характеризуя всю силу двигателя. В данном случае необходима полноценная смена нейтрализатора на пламегаситель и установка прямоточного глушителя.
  2. Видеотюнинг производится для улучшения внешнего вида автомобиля. Чаще всего представлен заменой насадок на глушитель. Не требует большого количества затрат и встревания в структуру выхлопной системы.
  3. Эффект «языка дракона» заключается в выходе из выхлопной трубы огня. Требует серьёзного вмешательства в структуру системы выхлопа.
  4. Тюнинг для увеличения мощности двигателя. Технический тюнинг нужен для повышения мощности автомобиля (до 15 %). Недостатком является увеличение расходования бензина, так что чаще всего данный вид тюнинга не производится без сильной необходимости.

Расширяем кругозор о прямотоке

Для общего развития, вспоминаем понятие и назначение прямоточного глушителя. Обычная система выхлопов выполняет следующие задачи:

  • компенсирует волновое звучание. Когда происходит появление детонации топливной смеси, система глушит до оптимального человеческого восприятия шумов;
  • отведение выхлопных газов с камеры цилиндров;
  • до момента выхода сгоревших газов, они подвергаются ступенчатому охлаждению;
  • препятствует воздействию отравляющих веществ работы мотора на организм человека;
  • уменьшение степени токсичности выбросов в окружающую среду;
  • создает резонансные участки разряжения. Что улучшает выпуск сгоревших частиц, оптимизируя заполнение камер сгорания новым количеством топлива.

Главным моментом здесь является снижение предельной токсичности выхлопов. Что достигается благодаря наличию каталитического нейтрализатора. Данная деталь обеспечивает разложение в начале прохождения процесса отработанных газов. Такое разделение позволяет превратить опасные вещества в абсолютно безвредные компоненты.

Вернемся к глушителю, на которого возложены задачи по подавлению звуковой волны, также выведению остывших после отработки газов наружу машины.

Если рассматривать глушители заводской сборки, в них компенсация звука происходит с помощью системы камер и специальных зеркал. За счет их идет постоянное отражение, преломление и удержание звуковой волны. После такого дробления, она выходит за пределы уже приемлемой для слуха человека. Иногда на малых оборотах движка получается ощутимая тишина. Кстати, гашение звука в спортивном варианте глушителя, происходит иным методом.

Зачем нужен прямоток и почему иногда его необходимо приглушить

Машина с выхлопом громче 96 ДБ не сможет пройти технический осмотр и не пересечёт границу – в Европе правила дорожного движения жёсткие, а полицейские неподкупные. Даже в автоспорте звук ограничивают. Не нравится попытка заглушить шумы от автомобилей только промоутерам Формулы-1. Они даже выступали против нового регламента перехода с восьмицилиндровых моторов на V6, опасаясь за престиж гонок.

При правильной настройке, резонансный выхлоп даёт увеличение крутящего момента на 3–9% у атмосферных, и больше чем 10% – у турбированных моторов. Но в серийных автомобилях повышение показателя наполнения цилиндров рабочей смесью при модернизации менее 2–3%.

Установка прямоточного глушителя на обычных стоковых машинах, нужна только как декоративная опция, для приятного тембра выхлопа. Главный критерий качества работы прямотока на серийной машине – благозвучность и бархатистый шум мотора, а не прирост мощности. Громче или тише будет орать автомобиль — на скоростных и динамических характеристиках это не отразится. В этом случае, когда возникает острая необходимость заглушить прямоток, можно сделать это не задумываясь о последствиях.

Нормы шума и ответственность за их превышение

Ответственность за громкий выхлоп глушителя предусмотрена по статье 8.23 КоАП. Водитель привлекается за эксплуатацию машины с превышением уровня шумов по Техническому регламенту Таможенного Союза 018/2011 «О безопасности колёсных транспортных средств» пункта 9.9.

Таблица: зависимость предельно допустимого уровня звука от категории транспортного средства

Категория транспортного средстваУровень звука (в децибелах)
M1, N1, L96
M2, N298
M3, N3100

Категория M1, N1 и L — это легковые автомобили, имеющие не более 8 мест для сиденья, грузовые автомобили с разрешённой максимальной массой не более 3,5 т., мотоциклы/мопеды/квадроциклы. Категория M2 и N2 — это автомобили с более чем 8 местами для сиденья (кроме водителя), но максимальная масса которых не превышает 5 тонн, и грузовые автомобили с разрешённой максимальной массой от 3,5 до 12 тонн соответственно. Категория M3 и N3 — это полноценные автобусы и грузовые автомобили с разрешённой максимальной массой более 12 тонн (фуры, большинство самосвалов).

По 12.5.1 КоАП водитель (или собственник) привлекается за внесение изменений в конструкцию автомобиля без разрешения надзорного органа — ГИБДД.

Итак, штраф за глушитель-прямоток может составлять либо предупреждение плюс штраф в размере 500 рублей, либо два штрафа по 500 рублей (двух предупреждений на практике вынесено быть не может).

Изготовление прямоточного глушителя и его дальнейшее усовершенствование под силу большинству автолюбителей. Несмотря на ограничения при эксплуатации подобных устройств в нашем социуме, желающих изготовить своими руками и установить на автомобиль прямоточный глушитель становится больше и больше. Благодаря подробным инструкциям с фотографиями и видеоматериалами изготовить прямоток будет намного легче.

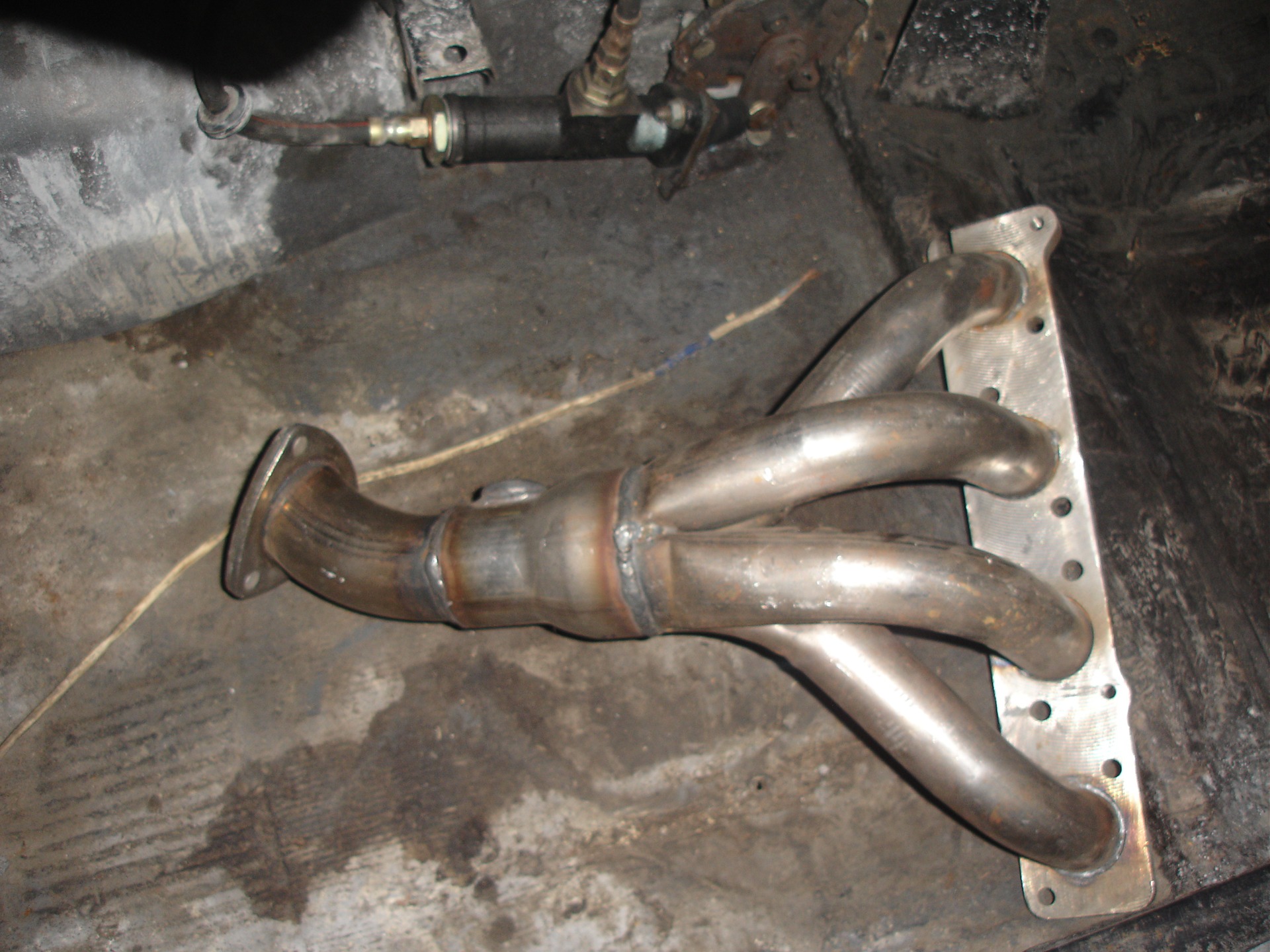

Выходной коллектор паук 4-2-1, конструкция, достоинства и недостатки тюнинга, принцип работы

В тюнинге и спорте штатный коллектор меняют на т. н. «паук», который отличается своей формой, а также порядком соединения выпускных окон с приемными трубами. «Пауки» бывают «длинные» и «короткие». Если взять четырехцилиндровый мотор, то схема труб «короткого» строится по формуле 4-1, а «длинного» — 4-2-1. К «длинному» пауку полагается соединительная муфта 2-1, а у «короткого» более замысловатая геометрия.

Коллекторы 4-2-1 хорошо подходят для непрофессионального (любительского) тюнинга, поскольку обеспечивают определенный прирост крутящего момента и мощности в достаточно широком диапазоне оборотов. В прямоточных системах также используют прямые промежуточные трубы увеличенного диаметра и резонаторы пониженного сопротивления. Вместо жестких соединений не редко ставят шаровые соединения либо «гофры» (сильфоны). Первые не способны создавать паразитных частот резонанса, однако зато недолговечны.
